Como testar relé com multímetro: bobina e contatos

Copie o código completo, incluindo sufixos e a indicação da bobina. Procure a folha de dados daquela referência e o esquema do equipamento. O nome da família, a cor da caixa e a quantidade de pinos não encerram a identificação. Se a inscrição está ilegível, registre essa limitação antes de iniciar o ensaio.

Na ficha OMRON G5LE K100-E1-08, G5LE-1 e G5LE-1A têm arranjos distintos, e a identificação de compra inclui a tensão nominal da bobina. Esse exemplo mostra por que uma parte do código não basta. Não atribua a uma peça desconhecida as características de uma variante parecida.

Confirme também a tecnologia: relé eletromecânico, dispositivo com retenção e relé de estado sólido não obedecem ao mesmo método. O guia de funcionamento do relé explica essas diferenças e COM, NA e NF. Aqui o foco é organizar a medição e limitar a conclusão que ela permite.

Desenergizar é uma condição prévia, não uma função do modo resistência. A peça precisa estar em condição segura, conforme o procedimento do aparelho, incluindo energia armazenada e isolamento dos caminhos pertinentes. Desligar uma tecla não comprova essa condição. Este texto não ensina descarga por curto nem acesso caseiro a placas de micro-ondas.

A orientação Fluke para resistência destaca a ausência de alimentação e a influência de caminhos paralelos. No multímetro, selecione Ω e use as entradas previstas no seu manual, normalmente COM para a ponta preta e VΩ para a vermelha. Não deixe a ponta na entrada de corrente.

Confira cabos, contatos e função selecionada antes da leitura. Uma conexão ruim nas pontas pode parecer interrupção da bobina. A checagem do instrumento deve acompanhar o ensaio, sem criar um critério universal de “zero perfeito”. Se você não domina a preparação do aparelho ou a retirada técnica da peça, essa etapa precisa de supervisão.

Leia o desenho de terminais com a peça orientada como o fabricante determina. Na ficha G5LE consultada, o arranjo aparece em vista inferior. Girar o componente ou olhar pelo lado oposto muda a posição aparente: um desenho correto pode ser aplicado de forma errada se essa referência não for respeitada.

Identifique separadamente o par da bobina e o conjunto dos contatos. COM no multímetro é uma entrada do instrumento; COM no esquema do relé é o contato comum. A coincidência da abreviação não define onde encostar a ponta preta. Da mesma forma, numeração vista em um relé automotivo não é pinagem universal de relé para placa.

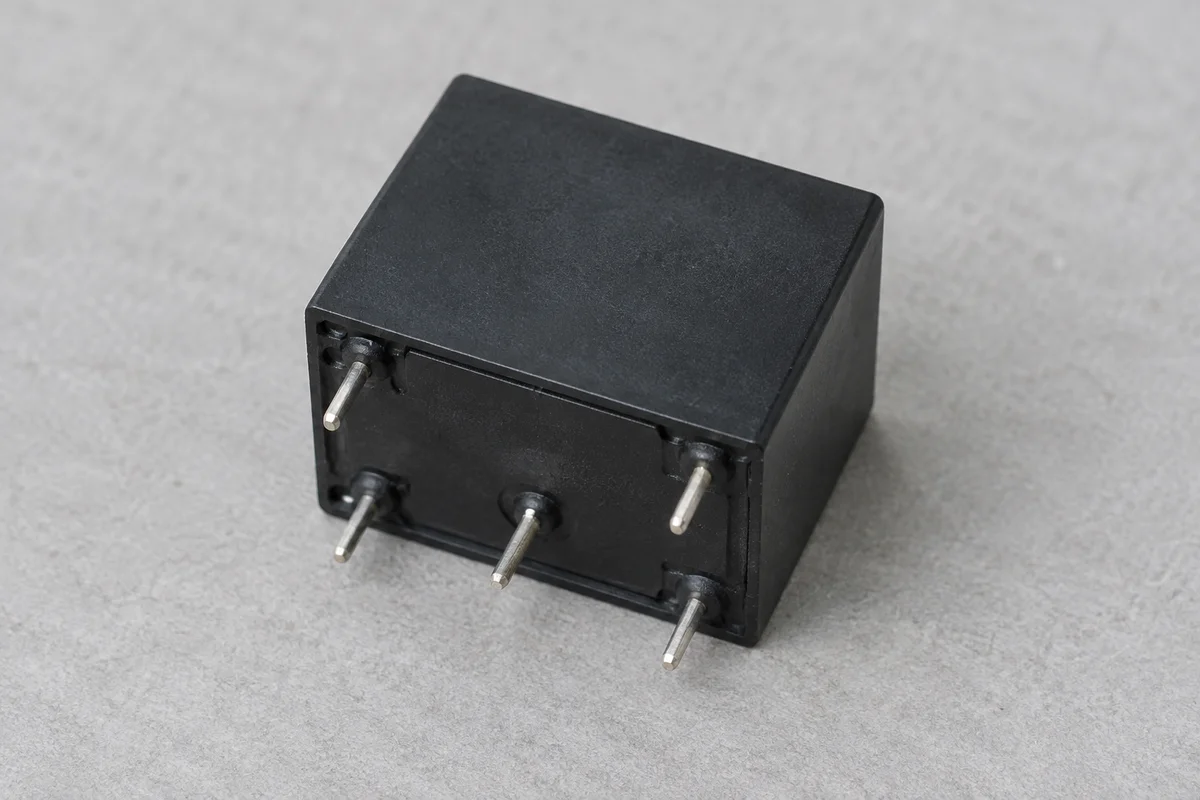

A foto desta seção mostra somente a forma física de uma peça genérica. Ela não fornece um mapa de pinos nem comprova uma ligação. Se houver diodo ou outro recurso de proteção, confirme sua existência e orientação na documentação. Não escolha o par por tentativa nem alimente terminais para “descobrir” a bobina.

Com a preparação concluída e os terminais da bobina identificados, faça a leitura de resistência entre esse par. Registre o valor e a unidade que o display apresenta. Ω e kΩ são escalas diferentes: copiar somente os algarismos torna o resultado ambíguo. O guia de resistência detalha essa leitura.

Use a especificação da referência exata, incluindo tolerância e condição indicada. A orientação técnica TE sobre suspeitas de falha admite ohmímetro para comparar a bobina fora da placa com sua especificação. Isso não transforma qualquer valor encontrado em aprovação.

Uma indicação fora da faixa exige conferir função, contato das pontas e documentação. Se o instrumento mostra OL, confirme o que essa indicação significa naquele modo e faixa antes de concluir interrupção. Sem a resistência especificada, você pode registrar a leitura, mas ainda não tem um limite documentado de aceitação. Não substitua essa falta por um número lembrado de outro relé.

Uma comparação precisa relacionar grandezas medidas nas condições correspondentes. A análise TE de temperatura em relés CC explica que a resistência da bobina muda com a temperatura. A referência térmica faz parte da interpretação, e não deve ser substituída por uma correção improvisada.

Anote se a peça estava aquecida ou acabou de passar por um processo que pode afetar a leitura. Evite comparar imediatamente esse resultado com uma condição fria sem considerar a documentação. Também não aqueça deliberadamente a peça para reproduzir uma falha quando não há procedimento e controle adequados.

Na placa, a leitura pode incluir outros caminhos. Um resultado obtido entre ilhas de solda não é automaticamente a resistência isolada da bobina. Registre onde mediu e se o componente estava conectado. Remoção e ressoldagem pertencem ao procedimento técnico: forçar pinos, cortar terminais ou quebrar o encapsulamento não é um modo aceitável de simplificar a conferência.

O bip é uma indicação produzida pelo instrumento a partir do caminho que ele detecta. A explicação Fluke sobre continuidade informa que o limiar sonoro varia entre multímetros e que o teste exige ausência de tensão. Não use “bipou” como sinônimo de resistência desprezível ou capacidade de conduzir a carga.

Num relé monostável identificado, o estado sem excitação pode ser confrontado com seu esquema de contatos. Essa conferência em repouso não mostra toda a mudança de estado nem o desempenho em serviço. Relés com retenção precisam de sua própria condição de referência; o histórico de comando pode importar.

Para contatos usados, a TE ressalta os limites de uma avaliação simples por ohmímetro. Na ficha G5LE, a resistência de contato especificada é um valor inicial medido por método e condições definidos. Nenhum desses documentos autoriza aprovar um contato de aparelho pela continuidade sonora. Separe “caminho observado no ensaio” de “funcionamento validado na aplicação”.

O multímetro pode responder a uma pergunta limitada e deixar outras abertas. Resistência coerente na bobina não demonstra comando presente na etapa do aparelho. Um contato fechado em repouso não confirma a alimentação da carga. Organize a conclusão ao redor da pergunta realmente investigada, em vez de declarar “relé bom” sem descrever o ensaio.

Excitação da bobina e ensaios funcionais com carga exigem bancada, instrumentação e procedimento compatíveis. Este guia não fornece uma ligação improvisada à tomada nem valores de fonte para qualquer relé. Quando essa validação é necessária, encaminhe a peça e os registros para a avaliação técnica correspondente.

Guarde código da peça, identificação do aparelho, documento consultado, pontos de medição, estado de conexão, instrumento, função, unidade e resultado. Ao preencher a ordem de serviço, diferencie observação, hipótese e condição confirmada. Isso ajuda a justificar a próxima etapa sem prometer um diagnóstico que a triagem não entregou.

Se falta uma especificação, escreva “referência ainda não confirmada”. Se faltou o ensaio funcional, registre “funcionamento sob carga não validado”. Essas informações são mais úteis que preencher uma aprovação automática. A substituição precisa corresponder ao projeto; formato parecido ou maior corrente estampada não resolvem a identificação.

As fontes técnicas consultadas são as duas orientações TE, a ficha OMRON G5LE K100-E1-08 e os dois guias Fluke vinculados nas seções. Os exemplos documentais não definem valores universais. As imagens são ilustrações realistas geradas por IA, com peças e instrumento genéricos; não mostram uma medição realizada, uma pinagem certificada ou um modelo atendido.
