Fusível térmico da geladeira: identificação e continuidade

Reúna modelo completo do refrigerador, versão quando disponível, referência do conjunto e documento consultado. Separe o código do aparelho do código da peça: os dois ajudam na pesquisa, mas não significam a mesma coisa. A identificação precisa corresponder ao componente real.

O catálogo Consul W10257566 é um exemplo de termofusível para geladeira e freezer descrito como proteção contra sobreaquecimento, com interrupção da alimentação da resistência. A página oferece consulta de compatibilidade pelo modelo. Isso não estabelece uma peça universal nem permite atribuir temperatura de atuação a qualquer cápsula semelhante.

Leia a função no esquema ou na documentação técnica correspondente. Um conjunto pode reunir mais de um elemento; não escolha terminais pela cor dos fios. Se código, ligação ou função permanecerem incertos, registre a dúvida e suspenda a medição daquele componente. Para situar a proteção no equipamento, consulte como funciona o degelo automático.

Uma indicação em graus Celsius não pode ser interpretada sem identificar a grandeza. No catálogo SCHOTT, página 18, Tf corresponde à temperatura nominal de atuação medida pelo método previsto; Th descreve uma condição de manutenção da condução; Tm está relacionada ao limite térmico no estado já atuado. São classificações distintas.

Esses campos não são três ajustes do termostato nem temperaturas de armazenamento dos alimentos. A página descreve condições de ensaio da família. Não transforme seus números em um teste doméstico ou escolha um fusível para a geladeira apenas por uma temperatura disponível na loja.

Guarde a referência original inteira, incluindo sufixos e características elétricas documentadas. Uma indicação de tensão no anúncio não resolve sozinha a seleção térmica, a construção ou o encaixe. O artigo sobre função e marcações dos fusíveis ajuda a separar classificações de corrente e proteção térmica; aqui, a equivalência permanece dependente do modelo.

Este roteiro trata de um termofusível de atuação única identificado. Uma vez confirmada a abertura desse elemento, esperar esfriar não é um procedimento de rearme. Não adote essa interpretação para qualquer peça chamada informalmente de “protetor”, pois existem dispositivos com comportamento diferente.

A Sensata descreve o 3MP como um protetor com contatos que retornam automaticamente após resfriamento nas condições de projeto. Ele serve como exemplo da diferença entre famílias, não como indicação para substituir um componente de geladeira. Um contato aberto em dispositivo rearmável precisa ser interpretado considerando sua condição e documentação.

Termostato, bimetal e sensor também não recebem uma aprovação comum por bipe. Antes de comparar leituras, defina qual função e quais terminais estão sendo examinados. A hipótese “é tudo proteção térmica” esconde critérios diferentes. Se a identificação mostrar outra família, procure o método próprio e encerre a aplicação deste roteiro.

A peça deve chegar à bancada sem ligação a uma fonte e sem caminhos paralelos que alterem a leitura. A desenergização e a preparação do eletrodoméstico pertencem ao procedimento profissional do modelo; desligar o painel não demonstra essas condições. Não use continuidade como detector de presença ou ausência de tensão.

Preserve encapsulamento, fios, terminais e conectores. Não descasque, perfure ou corte o conjunto para criar acesso de teste. Se os pontos previstos não estiverem acessíveis de acordo com a documentação, interrompa e procure a orientação apropriada. Medir um conjunto inteiro também pode incluir cabo ou contato, e isso precisa aparecer no registro.

Antes de iniciar, escreva a pergunta: verificar o caminho entre os terminais do elemento identificado. Essa descrição delimita o ensaio e evita tratar uma leitura do chicote como medição exclusiva do fusível. O guia de continuidade explica por que o isolamento do componente muda a interpretação.

Leia o manual do multímetro e inspecione cabos e pontas. Se houver dano, borne frouxo ou dúvida sobre o modo selecionado, resolva antes da medição. Confirme no visor a função efetiva; uma posição compartilhada no seletor pode exigir outro comando.

O procedimento Fluke de continuidade indica COM e a entrada VΩ, com circuito desenergizado e componente isolado. No seu instrumento, confira os bornes correspondentes e a seleção pelo manual. Não use a entrada de corrente. Una e separe as pontas para reconhecer a resposta de caminho fechado e aberto.

Anote a leitura das pontas unidas, a função e a faixa. Essa conferência permite perceber uma conexão ruim ou um modo incorreto antes de atribuir o resultado à peça. Som e número precisam ser entendidos juntos; ausência de som com as próprias pontas unidas torna uma conclusão posterior especialmente frágil.

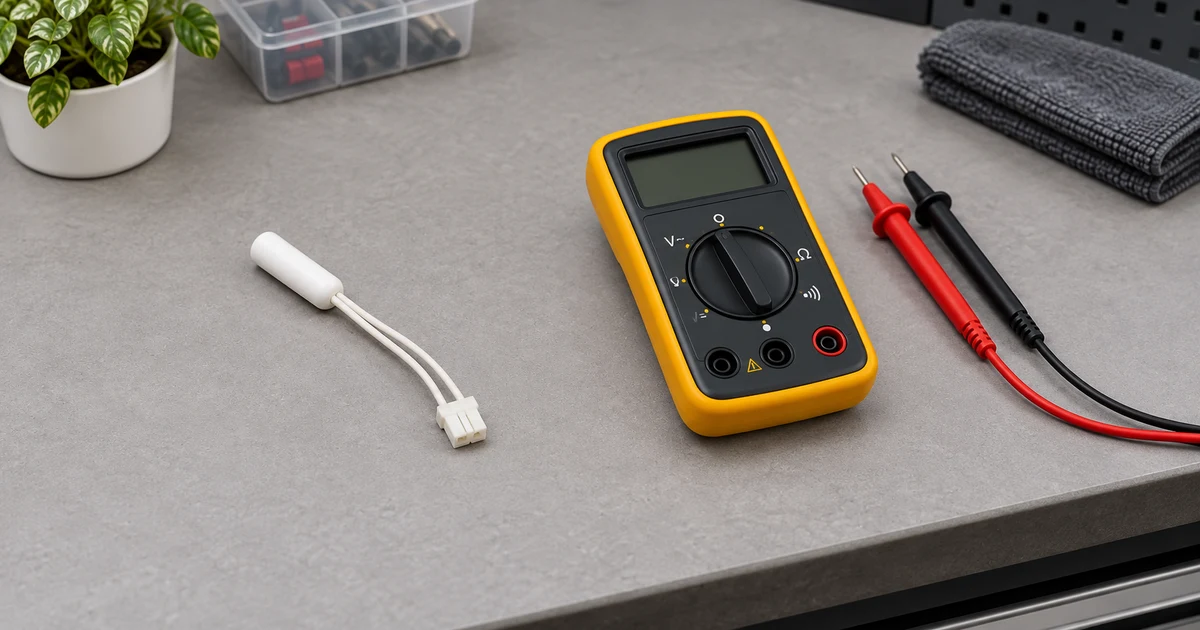

Com os requisitos anteriores atendidos, coloque as pontas nos dois terminais previstos e acessíveis da peça isolada. Registre display, unidade, faixa, condição e pontos examinados. Não pressione ou deforme o encapsulamento para tentar mudar o resultado.

O limiar sonoro depende do instrumento e da faixa; não defina um valor universal para aprovar a peça. Diante de indicação de aberto, reconfirme as pontas, o modo e o contato nos pontos corretos antes de registrar a conclusão. Um bipe confirma somente a resposta daquele ensaio, não a temperatura em que a proteção atuaria.

As instruções SCHOTT SFH-E tratam o elemento térmico como não reparável e exigem equivalência e montagem correspondentes. O documento separa conferência de condutividade e verificação de atuação por amostragem. Também aponta que calor e esforço na montagem podem afetar o componente.

Por isso, não faça ponte para observar se a resistência aquece, não substitua por fio e não aumente a temperatura escolhida para evitar nova abertura. Também não aqueça com chama ou secador para “testar” a peça. Preservar a proteção faz parte do reparo, e uma tentativa desse tipo pode destruir a evidência.

Uma abertura confirmada é resultado a relacionar ao histórico e ao circuito. A causa depende de investigação do produto; não conclua automaticamente resistência, placa ou sensor defeituoso. Restabelecer continuidade e corrigir a origem são conclusões diferentes. Veja o panorama de defeitos em geladeiras frost free sem usar a lista como diagnóstico pronto.

Reúna modelo, referência, documento e página, terminais examinados, condição da peça, instrumento, função, faixa, unidade e leitura. Diferencie o que foi medido do que ainda precisa ser investigado. Evite escrever apenas “fusível bom” ou “fusível queimado”.

Se a medição inclui um conjunto com cabos e conectores, descreva esse alcance. Se a referência não foi confirmada, mantenha a pendência explícita. Um relatório útil permite a outro profissional compreender o ponto de partida sem reproduzir uma intervenção incerta.

Após eventual correção, a verificação deve seguir a documentação do aparelho e a falha investigada. A baixa resistência de uma peça na bancada não declara o degelo ou a segurança elétrica do refrigerador aprovados. Para organizar métodos e registros, consulte instrumentação em eletrodomésticos.

Revisado em 10/10/2026. Referências: catálogo Consul W10257566, SCHOTT: classificações, página 18, SCHOTT SFH-E: aplicação, Fluke: continuidade e Sensata 3MP: rearme. Os exemplos não estabelecem compatibilidade entre peças nem um procedimento de retirada, ensaio térmico ou montagem em refrigerador.
