Detector de tensão sem contato: o que ele indica e o que não comprova
Entenda o detector de tensão sem contato: alerta, modos, faixas e limitações. Veja por que ausência de sinal não comprova ausência de tensão no circuito.
Técnico · YouTuber · Professor · Ex-professor Senac · 6 min de leitura

O detector de tensão sem contato pode emitir um alerta ao perceber um campo elétrico alternado. Essa indicação ajuda na interpretação inicial, mas não equivale a medir um valor em volts nem a comprovar que um circuito está sem tensão.
Este guia explica o que observar no relato de uso da ferramenta: modelo, modo, faixa e significado dos sinais. Não apresenta uma sequência de ensaio energizado. A confirmação necessária antes de qualquer trabalho pertence ao procedimento profissional adequado ao circuito.
A indicação começa no campo elétrico alternado#
O artigo técnico da Fluke sobre canetas detectoras explica o acoplamento capacitivo ao campo elétrico de tensão alternada. Esse princípio permite uma indicação sem contato metálico direto. A resposta depende do campo que chega ao sensor, não apenas da existência de um condutor próximo.
Por isso, um bip não informa automaticamente 127 V ou 220 V. Também não quantifica corrente, potência ou consumo. A ferramenta responde a uma pergunta limitada: houve uma indicação compatível com sua função e suas condições de detecção? A medição numérica exige outro método e instrumento apropriados.
Como exemplo de interpretação, imagine um relatório que diga apenas caneta acendeu. Faltam identificação da ferramenta, significado daquele LED e contexto observado. Converter essa frase em rede de 220 V ou aparelho consumindo demais acrescenta conclusões que não estavam no registro. Mantenha observação e hipótese em linhas separadas.

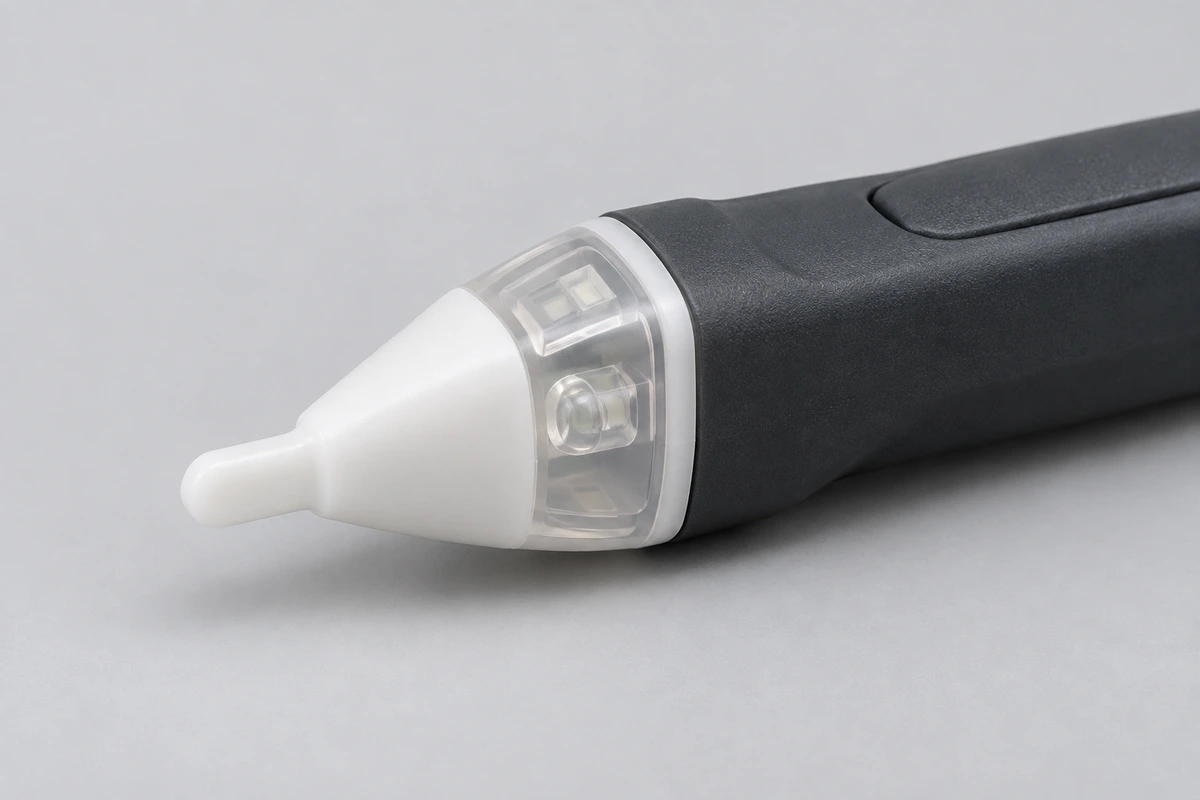

Ponta plástica: confira o modelo#

A aparência de caneta e a ponta isolante tornam o instrumento reconhecível, mas não descrevem todas as suas classificações. Examine o manual do código completo. Uma semelhança visual com outro detector não demonstra mesma faixa, mesma indicação ou adequação ao ambiente de trabalho.

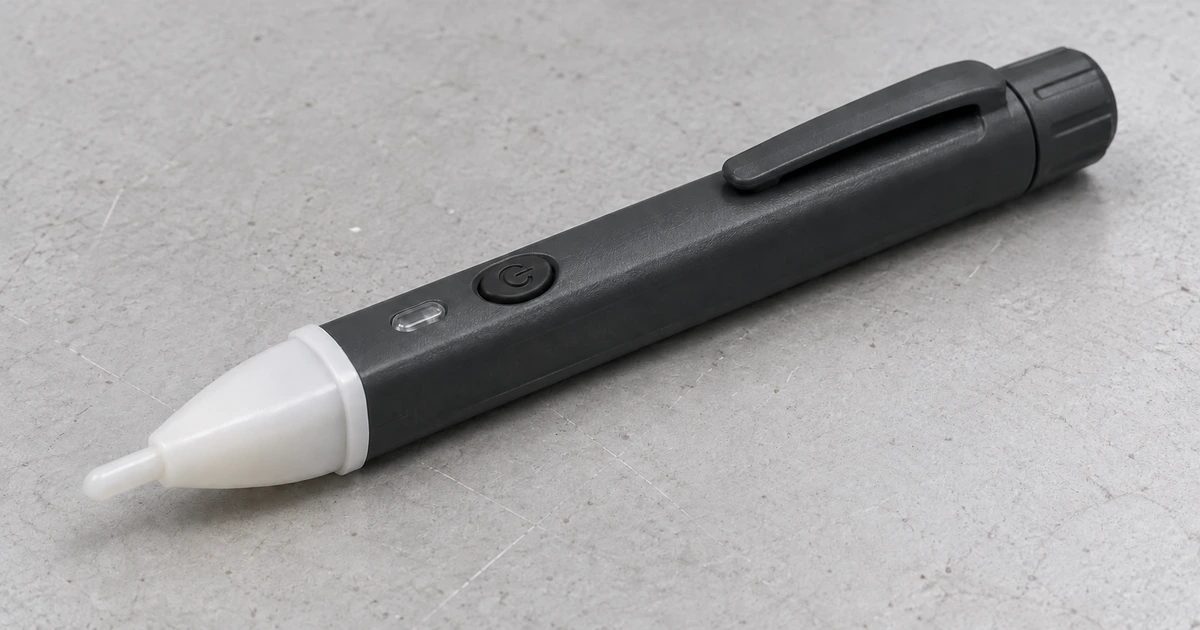

A foto editorial mostra apenas a construção externa de uma ferramenta genérica. Ela não permite avaliar a isolação interna, certificar o produto ou ensinar a inserir a ponta numa tomada. Não abra o instrumento, retire proteções ou toque num condutor para tentar melhorar sua resposta.
Para o dono do aparelho, o objetivo útil é compreender o relato da assistência e comunicar sintomas. Não é necessário repetir uma aproximação a partes elétricas. Uma suspeita de alimentação ou falha deve ser encaminhada com modelo do equipamento, descrição do ocorrido e histórico, sem acesso ao compartimento elétrico.
Ausência de sinal não comprova ausência de tensão#
O manual Fluke 1AC II, revisão de agosto de 2020 afirma que o detector unipolar sem contato não é adequado para determinar se um circuito é perigoso. Antes de trabalho, a confirmação exige voltímetro ou detector bipolar apropriado, aplicado por pessoa competente. A ausência de indicação pode ocorrer mesmo com tensão presente.
Essa limitação muda a forma de escrever uma conclusão. Em vez de circuito liberado porque a caneta ficou apagada, registre não houve indicação nesta observação e encaminhe a confirmação necessária. O segundo texto preserva o fato observado sem transformá-lo numa autorização de serviço.
O mesmo cuidado vale quando alguém informa que desligou um comando ou tirou um plugue. Este artigo não estabelece uma sequência de desenergização ou liberação. A decisão profissional precisa considerar o circuito e o procedimento aplicável; uma ferramenta de indicação não substitui essa avaliação.
Faixa e modo pertencem ao modelo identificado#
A página oficial da família Fluke 1AC II identifica variantes distintas. Não trate o intervalo anunciado para uma delas como especificação de toda caneta detectora. Já o manual Klein NCVT-2P distingue dois modos no mesmo instrumento.
| Referência documental | Faixa nominal de tensão alternada |
|---|---|
| Fluke 1AC-A1-II | Modelo A1-II: 90–1000 V CA |
| Fluke 1AC-E1-II | Modelo E1-II: 200–1000 V CA |
| Klein NCVT-2P, modo 1 | Modo 1: 70–1000 V CA |
| Klein NCVT-2P, modo 2 | Modo 2: 12–1000 V CA |
No NCVT-2P, o último modo utilizado é retomado ao ligar; o manual também informa que ele não detecta tensão contínua. Identificar apenas o nome da marca deixa informações faltando. Registre o modelo e o modo realmente selecionado, sem inferi-los pelo formato.
A tabela serve para ler especificações, não para escolher uma ferramenta pela maior abrangência. Não ensine que mais sensível significa mais preciso nem use o início da faixa como limiar universal de segurança. Uma faixa declarada precisa continuar associada à documentação correspondente.

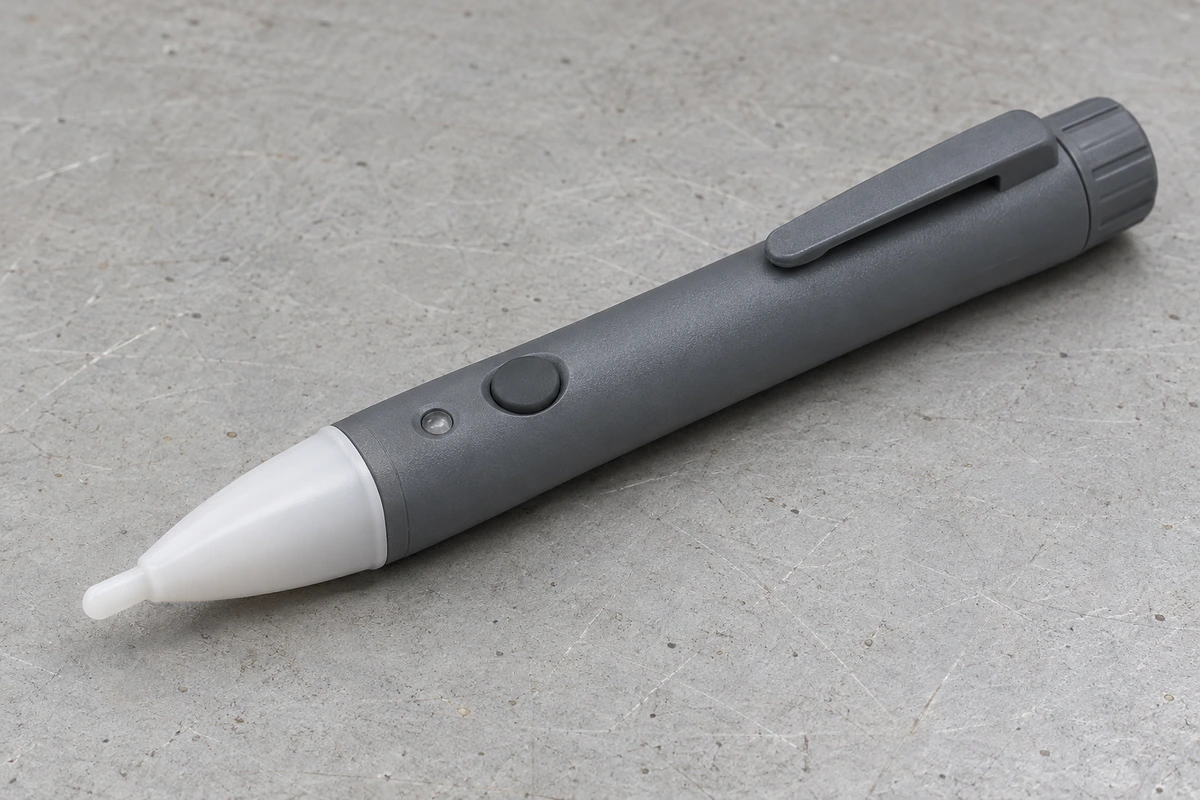

Luz de funcionamento e alerta têm papéis diferentes#

Na família Fluke consultada, o VoltBeat sinaliza atividade do sistema e condição da bateria; esse autoteste não substitui a verificação em fonte conhecida, dentro da faixa, antes e depois do uso. O som pode depender da configuração. Não interprete todo piscar como detecção de tensão.
No Klein NCVT-2P, os indicadores de modo têm significado próprio, diferente do alerta. A ponta verde pode indicar instrumento ligado sem detecção, enquanto os sinais de detecção dependem do modo e da faixa. Cores de outro produto não devem ser interpretadas por essa legenda.
Ao analisar uma foto ou vídeo, peça a descrição completa: qual luz, qual padrão e qual modo estavam presentes? Uma imagem estática não mostra a sequência de sinais. Também não revela se havia som desativado. Se essas informações não estiverem disponíveis, registre a lacuna em vez de completar a interpretação por memória.
O ambiente pode mudar a resposta#
O manual Fluke relaciona falta de resposta a condições como blindagem, espessura ou tipo de isolação, distância, construção da tomada e bateria. O artigo técnico também aponta interferência eletromagnética como possível origem de indicações enganosas. Uma resposta isolada exige contexto.
Considere um registro com alerta próximo de vários cabos: o resultado, sozinho, não identifica qual circuito produziu o campo percebido. Tampouco comprova defeito no eletrodoméstico vizinho. Trate a localização e a atribuição da causa como questões diferentes, a serem esclarecidas pelo profissional.
Não tente compensar uma resposta inesperada cortando a capa do cabo, removendo luvas ou alterando a posição do corpo para criar aterramento. Uma condição inadequada pede revisão do método, não uma improvisação. O guia de curto-circuito, sobrecarga e fuga ajuda a separar hipóteses que um alerta NCV não distingue.
NCV no multímetro não equivale à função V#
Alguns multímetros oferecem indicação NCV além das funções de medição. Reunir as funções no mesmo gabinete não torna seus resultados intercambiáveis. Antes de interpretar a tela, confirme qual função estava selecionada e o que o manual diz que ela apresenta.
O mapa de símbolos do multímetro ajuda a reconhecer as funções. Já o guia de multímetro digital organiza seleção, unidades e conexões previstas. Aqui, a questão é a indicação sem contato: não atribua a ela uma medição que não foi feita.
Se o relatório precisa de um valor em volts, escreva essa necessidade explicitamente. Se precisa de corrente, o guia de alicate amperímetro trata de outra grandeza. Evite substituir valores ausentes por expressões como tensão forte ou corrente alta baseadas apenas em luz ou bip.
Checklist para revisar um relato de detecção#
Uma ficha objetiva permite revisar a interpretação sem transformar este conteúdo num tutorial de trabalho energizado. Ela reúne informações do instrumento, da observação e da conclusão. Dados desconhecidos devem permanecer identificados como pendentes.
- Código completo do detector e manual correspondente.
- Função ou modo informado, com faixa documental.
- Descrição do sinal observado, incluindo luz e som.
- Condições e limitações registradas pelo responsável.
- Separação entre indicação observada e hipótese sobre a causa.
- Necessidade de medição ou confirmação profissional ainda aberta.
Por exemplo, uma ficha pode conter instrumento identificado, modo registrado e alerta observado, mas deixar tensão numérica não medida. Esse registro é mais útil que preencher 220 V por suposição. Também facilita esclarecer qual informação falta para a próxima decisão.
Quando a ferramenta estiver danificada, sem documentação legível ou com funcionamento duvidoso, não conclua pela repetição do mesmo gesto. Suspenda a interpretação e encaminhe a pendência. A qualidade do registro depende tanto do que foi observado quanto dos limites reconhecidos.
Fontes e alcance das ilustrações#
Foram consultados a página e o manual Fluke 1AC II, o artigo técnico Fluke sobre o princípio de detecção e o manual Klein NCVT-2P do kit citado. No kit, o testador de tomada é outro instrumento; suas especificações não foram misturadas às do detector.
As fotos são ilustrações genéricas geradas por IA, sem prova de ensaio ou produto à venda. Os diagramas organizam conceitos e faixas documentais; não representam alcance calculado, intensidade medida ou certificado de segurança. Use as fontes vinculadas para conferir o modelo real.
