Como testar triac com multímetro: identificação e limites

Leia a marcação completa, incluindo letras e sufixos, e localize a ficha do fabricante correspondente. Confirme se o componente é um triac, um SCR ou outra chave de potência. Ter três terminais não resolve essa identificação: o mesmo aspecto externo pode aparecer em tecnologias com funcionamento diferente.

A ficha ST BTA06/BTB06, revisão 6 distingue versões standard, snubberless e logic level. Também diferencia a aba isolada da série BTA da versão BTB apresentada. São características daquela família; não use uma abreviação ou o corpo parecido para escolher a substituição.

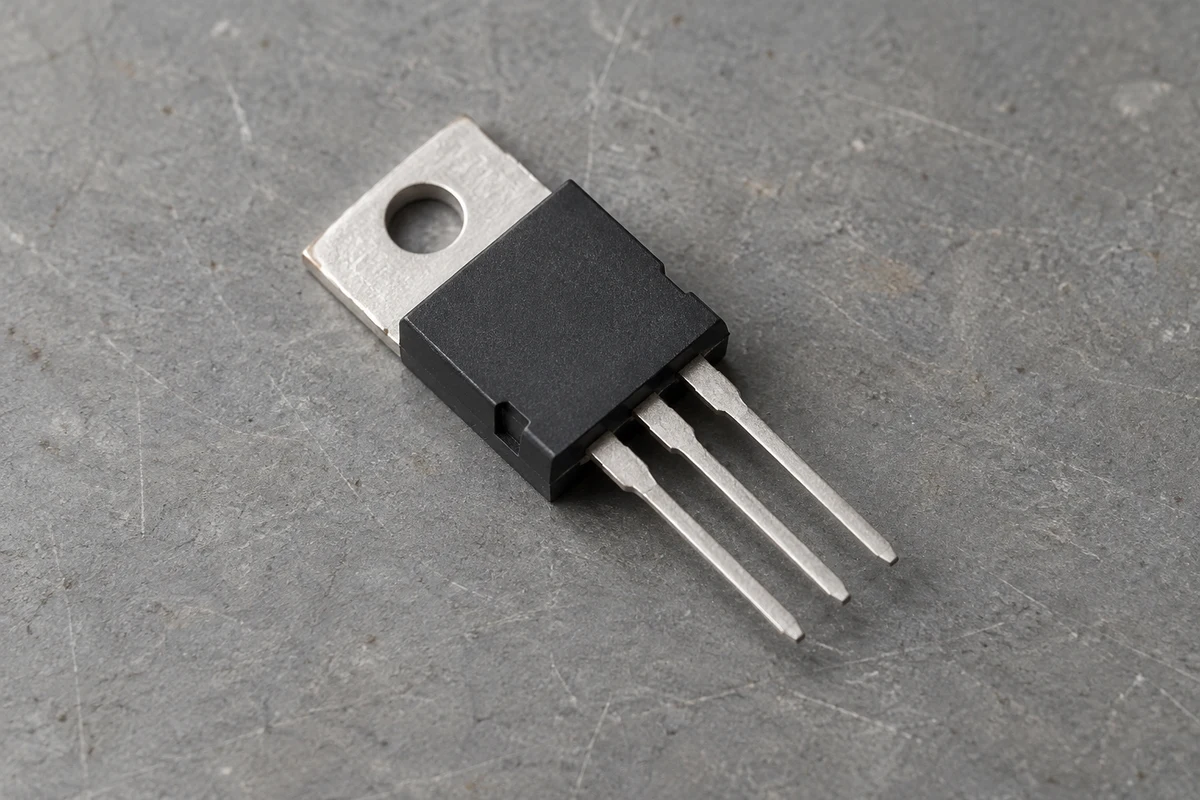

Marque no registro quais terminais a ficha chama de A1, A2 e G e qual vista o desenho utiliza. Não atribua a ordem pela posição do componente na fotografia. A ilustração desta seção mostra somente um encapsulamento genérico inteiro, sem marcação que permita identificar um modelo ou certificar sua pinagem.

Não selecione resistência ou continuidade em um circuito alimentado. Prepare o equipamento conforme a documentação, interrompa a alimentação e confirme as condições necessárias para manusear a placa. Capacitores podem exigir um procedimento específico: esperar um tempo escolhido por conta própria não comprova que o circuito ficou seguro.

O guia Fluke de resistência trata a medição sem alimentação e destaca a influência de caminhos paralelos. Na placa, uma leitura entre ilhas pode incluir resistores, carga, proteção e outros componentes. Isso precisa ser esclarecido antes de atribuir o resultado ao triac.

A documentação técnica define o isolamento necessário. Remover ou levantar terminais não é uma etapa automática para qualquer leitor; exige preparo para preservar ilhas, trilhas e peça. Não corte pinos ou force o encapsulamento. Se não consegue garantir a preparação, interrompa a medição e encaminhe o conjunto para avaliação adequada.

Confira as entradas das pontas, a função selecionada e o comportamento previsto no manual do multímetro. Não mantenha uma ponta na entrada de corrente para executar uma conferência de resistência. Verifique também a integridade dos cabos e o contato com os pontos identificados; uma conexão instável pode tornar o registro pouco útil.

A explicação Fluke de continuidade informa que o instrumento aplica uma pequena corrente de teste e que o limiar sonoro varia entre modelos. O som não estabelece um valor universal de resistência e não é uma especificação de aprovação de triac.

Registre o valor e a unidade, em vez de escrever apenas “bipou”. No modo diodo, a indicação tem outro significado e depende do método do instrumento. Se aparece OL, confira primeiro função, faixa, contato e par de terminais. O guia de resistência e faixa ajuda a organizar essa leitura.

Com A1 e A2 corretamente identificados e a condição de isolamento definida, faça somente a conferência prevista para a referência. Registre a posição das pontas e, se o procedimento permitir a comparação nos dois sentidos, anote separadamente os resultados. Não confunda esse registro com um ensaio na tensão nominal do componente.

Uma leitura muito baixa e persistente entre terminais principais pode levantar uma suspeita de curto, mas a investigação precisa excluir caminhos externos, contato incorreto e condição inadequada de teste. Não transforme “resistência baixa na placa” em diagnóstico fechado. Compare com o esquema e com o critério de triagem autorizado, sem inventar um limite em ohms.

Resistência alta ou OL nessa conferência também não prova capacidade de bloqueio, fuga aceitável ou funcionamento sob carga. A ficha BTA06/BTB06 apresenta parâmetros com condições próprias, diferentes da pequena excitação do multímetro. A ausência de um caminho detectado naquele momento é uma conclusão limitada, que deve permanecer descrita dessa forma.

O gate participa do disparo, mas tocar uma ponta nele ou improvisar uma ponte não constitui um teste completo. A nota ST AN4363 mostra que polaridade de gate e quadrantes utilizáveis dependem da família e da classe do dispositivo. Triac, ACS e ACST não devem receber uma receita única.

Na ficha, a corrente de disparo IGT, a corrente de estabelecimento IL e a corrente de manutenção IH descrevem aspectos diferentes. A nota ST AN302 sobre IH explica que a condução depende da corrente do circuito e das condições do componente. Observar uma resposta momentânea não demonstra manutenção ou desligamento corretos.

Ensaios desses parâmetros precisam de circuito, instrumentação, polaridade e condições documentados. Não copie valores de fonte, resistor ou corrente de um exemplo da nota para qualquer peça. Se a investigação exige essa etapa, registre a necessidade de validação técnica; não tente obtê-la por uma ligação improvisada ao aparelho ou à rede elétrica.

O sintoma do eletrodoméstico não identifica sozinho o componente defeituoso. Uma carga que permanece ativa pode exigir avaliação do comando, da chave e dos demais caminhos do circuito. Escreva o comportamento observado sem concluir automaticamente “triac em curto” ou “placa condenada”.

A AN4363 aborda capacidade de corrente, condições térmicas e comutação. Uma chave pode apresentar resultado coerente em uma conferência estática e ainda não satisfazer as condições da aplicação. A AN302 também mostra por que sensibilidade, corrente e temperatura precisam entrar na interpretação. Esses fatores não são avaliados integralmente pelo bip do multímetro.

Quando o diagnóstico exige ensaio funcional, a bancada deve seguir o procedimento do fabricante, com proteção e instrumentos compatíveis. Este guia não ensina alimentar diretamente uma resistência, motor ou placa. O relatório da triagem deve indicar o que falta confirmar, para que o próximo ensaio responda a uma pergunta técnica definida.

Descreva a leitura junto da condição em que foi obtida. Essa associação evita comparar resultados de peças conectadas e isoladas como se fossem equivalentes. Registre também qualquer dúvida de identificação, conexão ou documentação antes de escolher o próximo passo.

Uma conclusão incompleta deve ficar explícita. “Referência não confirmada” ou “ensaio funcional pendente” são registros úteis; “bom” sem critério elimina informações importantes. Não use a tabela como tolerância de resistência: ela organiza o alcance do relato.

Antes de escolher uma reposição, relacione código completo, ficha, tecnologia, encapsulamento e requisitos do circuito. Corrente ou tensão estampada maior não garante compatibilidade. Características de gate, montagem, isolamento e comutação precisam corresponder ao projeto, e a troca não dispensa investigar a causa da falha.

Na ordem de serviço, guarde instrumento, função, unidade, pontos, posição das pontas, estado de conexão e resultado. Separe observação, hipótese e confirmação. Não preencha valores ausentes com referências de outro aparelho, nem apresente uma ilustração como prova de medição realizada.

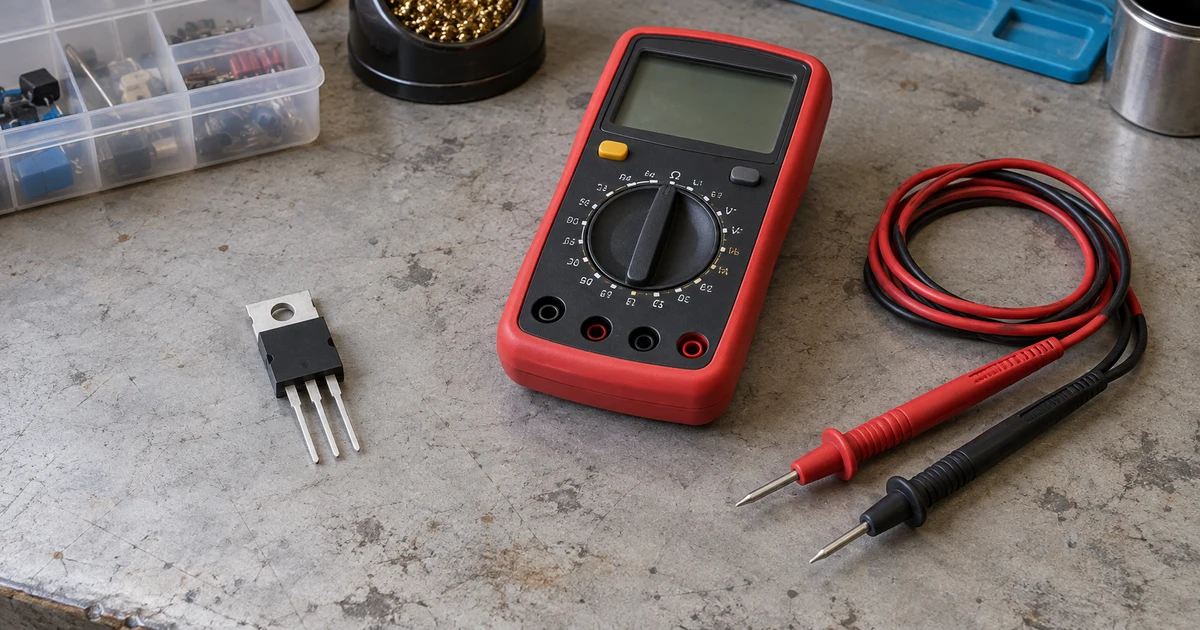

As referências são ST AN4363 revisão 3, AN302 revisão 3, ficha BTA06/BTB06 revisão 6 e os dois guias Fluke vinculados. Capas, componente e fundo vertical são ilustrações realistas geradas por IA, com objetos genéricos inteiros. Não representam um teste executado, uma pinagem certificada ou um atendimento específico.
