Termômetro infravermelho: superfície e ambiente

Defina o que deseja avaliar: a chapa externa, uma superfície de tubulação, o ar ou uma região interna do equipamento? A resposta determina o instrumento e o ponto de medição. Um número em graus precisa continuar associado ao que foi observado.

O guia Fluke sobre termômetros IR explica que eles detectam radiação do alvo e medem sua superfície, não a temperatura interna. Se a pergunta envolve ar, use a sonda apropriada e o procedimento correspondente. Para o interior, procure o método previsto para aquela aplicação.

Na geladeira, a leitura de uma porta externa não descreve sozinha a conservação no compartimento. No ar-condicionado, uma aleta pode ter temperatura diferente do fluxo de ar. Registre “superfície da aleta no ponto indicado” em vez de “ar de saída”, quando esse foi o alvo observado. A distinção evita comparar grandezas diferentes como se fossem equivalentes.

A área considerada pelo instrumento precisa caber no alvo escolhido. Quando o termômetro está longe de um tubo pequeno, parte do campo de visão pode incluir parede, isolamento ou outros objetos. O valor passa a representar essa região composta, e não apenas o ponto que chamou atenção.

A nota How hot? Use the spot., da Fluke, usa uma tubulação diante de uma parede para explicar esse problema. A relação entre distância e área é uma característica do instrumento. Consulte a curva ou o desenho do manual, incluindo condições de referência, antes de decidir se consegue isolar uma superfície pequena.

Não use o brilho do laser como contorno automático de toda a medição. Ele auxilia a mira, mas não substitui a conferência do campo de visão. Aproximar-se também tem limites de segurança: não alcance partes quentes, móveis ou elétricas para tentar reduzir a área. Se o alvo não pode ser avaliado corretamente de uma posição segura, mude o método.

Confira o código completo antes de usar uma especificação. Modelos com nomes parecidos podem ter mira, resolução óptica e recursos diferentes. A página do Fluke 62 MAX identifica mira simples e resolução óptica de 10:1. A página do 62 MAX+ informa mira dupla e 12:1. São dois exemplos identificados, não ajustes universais.

A relação D:S resume uma característica óptica; não transforma qualquer aproximação em medição exata. Observe o desenho e as condições do fabricante. A fotografia desta página é uma ilustração de instrumento genérico, sem marca ou escala que permita identificá-lo como um desses modelos.

Uma superfície metálica brilhante não deve ser interpretada automaticamente como uma superfície fosca. O acabamento e os reflexos influenciam a energia que chega ao detector. Uma leitura aparentemente baixa não comprova que a peça pode ser tocada ou que ela deixou de aquecer.

O guia Fluke para obter leituras melhores destaca emissividade e superfícies refletivas. Se o instrumento permite ajuste, selecione o método e a referência apropriados ao material e às condições. Não invente um valor único para todo metal, toda pintura ou qualquer eletrodoméstico.

Aplicar fita, tinta ou outro acabamento exige compatibilidade com temperatura, superfície e procedimento. Não cole material em partes quentes ou elétricas por tentativa, nem modifique o aparelho para produzir um número que parece mais conveniente. Quando a superfície não permite uma leitura IR confiável, considere a medição de contato apropriada, com acesso e segurança previstos.

Inspecione o termômetro e siga a preparação do seu manual. Uma lente suja, condensação ou uma mudança brusca de ambiente pode afetar o resultado. Aguarde a condição de estabilização prevista para o modelo, sem transformar um tempo encontrado em outro guia numa regra universal.

O manual 62 MAX/62 MAX+, revisão 1 de novembro de 2012 descreve o uso para superfícies, alerta sobre alvos refletivos e orienta segurança do laser. Não olhe diretamente para ele nem o aponte para pessoas, animais ou reflexos. A mira não é um recurso para avaliar olhos ou pele.

Esse termômetro industrial não deve ser utilizado como diagnóstico de febre. Também não abra um painel energizado ou retire uma proteção para obter visada. A ausência de contato com o alvo não elimina riscos do local. A estratégia de medição precisa preservar a proteção do técnico e do equipamento.

Mantenha a trajetória óptica livre conforme o procedimento. Vidro, vapor, poeira e outras obstruções podem impedir que a energia observada corresponda ao alvo pretendido. Não presuma que mirar através de uma janela ou tampa permite medir o objeto atrás dela.

Para uma comparação, repita o ponto e registre as condições. Uma medição em chapa fosca e outra em metal polido, feitas de distâncias diferentes, não formam uma comparação controlada. Da mesma forma, o resultado de uma superfície com umidade não deve ser apresentado como se tivesse sido obtido no acabamento seco anterior.

Não invente uma diferença de temperatura que condena toda tubulação, motor ou aparelho. O critério precisa corresponder à aplicação. Use a leitura para responder à pergunta definida e registre qualquer limitação de área, acabamento ou acesso. O sintoma observado e a temperatura medida são dados do diagnóstico; não identificam sozinhos o componente a substituir.

Um registro útil inclui instrumento, modelo, ponto observado, acabamento, distância e configuração utilizada, além do valor e da unidade. Acrescente condição de funcionamento do equipamento e ambiente quando forem relevantes. Fotos do ponto podem ajudar, mas não substituem os dados da medição.

No laudo técnico, escreva de forma que outro profissional consiga reconhecer o método: “temperatura superficial no ponto descrito, medida por IR” é diferente de “temperatura do ar, medida com sonda”. Se a intenção era avaliar o ambiente, a leitura superficial não deve ocupar esse campo.

Guarde os dados também na ordem de serviço. Separe observação, hipótese e conclusão. Quando falta referência para interpretar, informe a verificação pendente em vez de preencher um limite por hábito. Esse cuidado evita que uma medição parcial seja tratada como aprovação completa do aparelho.

O manual do termômetro explica seu funcionamento; o documento do equipamento orienta pontos, condições e interpretação da aplicação. Use ambos. Uma especificação de resolução óptica não substitui a informação sobre o que deve ser medido na geladeira, lavadora ou sistema de climatização.

Para relacionar a leitura a um problema de refrigeração, confira também o contexto de condensação na superfície. Temperatura superficial e umidade do ar são grandezas diferentes. Não deduza a umidade a partir de uma imagem ou da leitura isolada do termômetro IR.

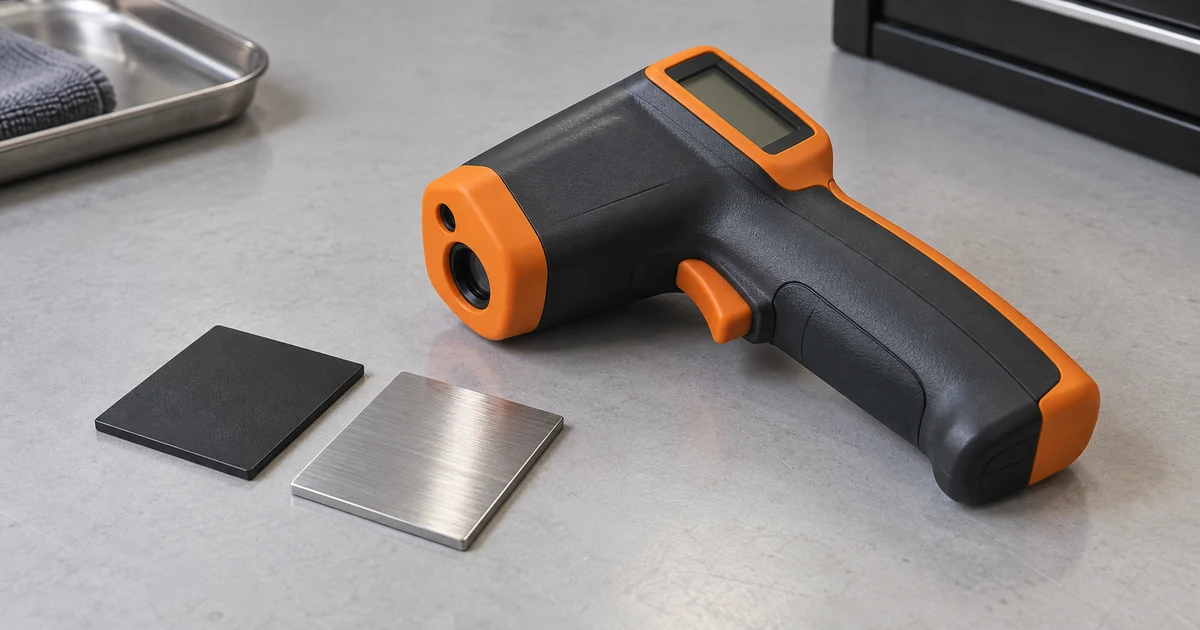

As referências identificadas são o manual 62 MAX/62 MAX+, a nota How hot? Use the spot., as páginas desses dois modelos e os guias Fluke sobre IR e boas práticas. Capa e fundo vertical são imagens realistas geradas por IA, com instrumento genérico inteiro em repouso. Não representam um teste executado, uma leitura real ou um modelo certificado.
