Manual da máquina de lavar 12 kg e 15 kg: descubra qual é o seu modelo

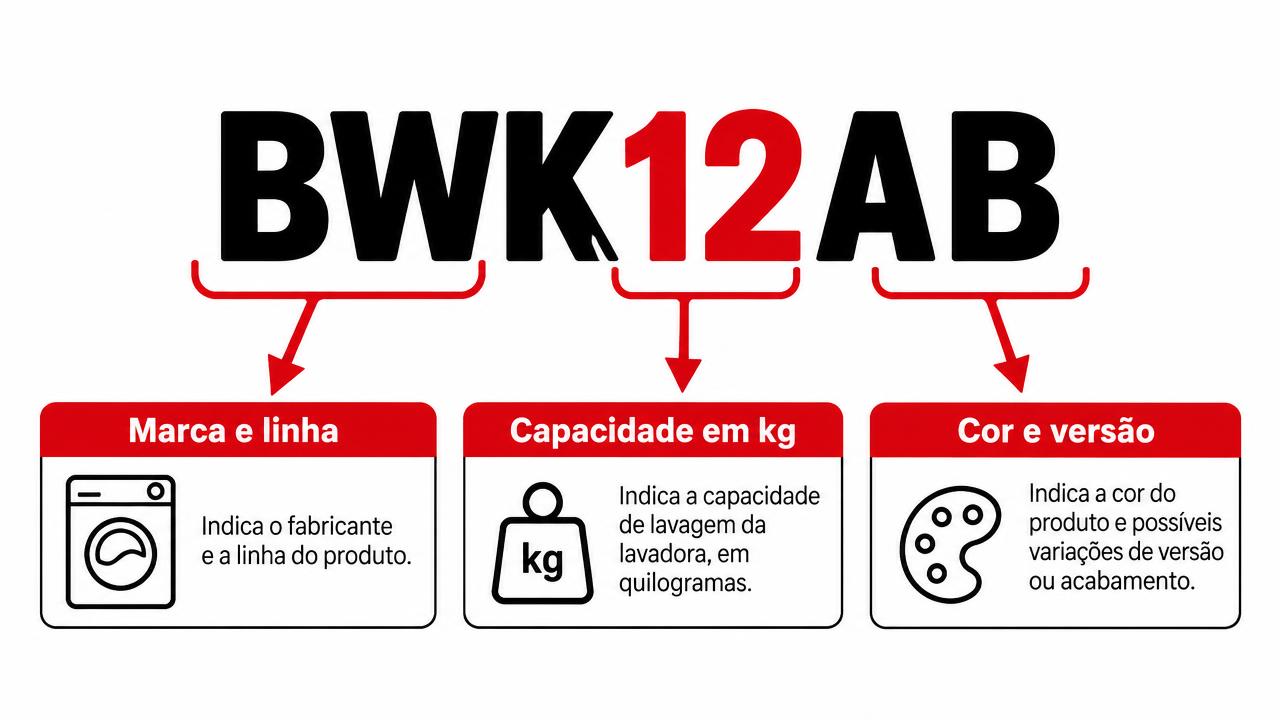

Os fabricantes nacionais seguem uma lógica parecida. Tomando o exemplo de uma lavadora Brastemp:

• Letras iniciais (BWK, BWR, BWH): identificam marca e linha de produto. É a parte que muda a arquitetura interna.
• Números (12, 15, 16): capacidade de lavagem em quilos.
• Sufixo (AB, A9, BB): cor do gabinete e revisão da versão.

O erro clássico é procurar apenas pelos números. Duas máquinas de 12 kg da mesma marca podem ter motores diferentes, uma com correia e outra de acionamento direto, uma com pressostato mecânico e outra com sensor eletrônico de nível. Os valores de teste não se transferem entre elas.

Já o sufixo raramente muda o manual: BWK12AB e BWK12A9 normalmente compartilham o mesmo documento, porque a diferença é de acabamento. Por isso um único manual de serviço costuma listar uma família inteira de códigos na capa.

Se você ainda não localizou a etiqueta, o caminho completo está em como descobrir o modelo do eletrodoméstico.

As famílias mais frequentes nas assistências e os manuais correspondentes:

Repare que o manual da família BWK12 também cobre BWR12 e BWK14. Isso não é descuido: são aparelhos da mesma plataforma, com a mesma placa e o mesmo chicote, variando cesto e programas.

Já BWH12AB, apesar do "12" no nome, está em outra família e tem manual próprio. É exatamente esse tipo de detalhe que faz alguém medir um valor "errado" seguindo o documento errado.

Na Consul, o prefixo CW é padrão e a letra seguinte marca a linha:

Na Electrolux, a lógica é diferente: as duas primeiras letras indicam a linha (LT, LA, LE, LS) e o número final é a capacidade. Modelos de 12 kg aparecem em várias linhas ao mesmo tempo.

Um detalhe que economiza tempo: em lava e seca, capacidade de lavagem e de secagem são números distintos. Uma 12 kg de lavagem pode secar apenas 7 kg, e o código costuma citar o maior.

Abriu o documento, faça três conferências antes de confiar nos valores:

1. Capa: o código exato da etiqueta aparece na lista de modelos cobertos?
2. Vista explodida: o desenho do gabinete, do cesto e do dispenser corresponde ao aparelho real?
3. Conectores da placa: a quantidade de vias e a posição dos conectores batem com a placa que você tem em mãos?

Se os três conferem, pode usar os valores de teste e a tabela de erros com segurança. Se a vista explodida mostra outro formato de cesto ou outra bomba, é outra plataforma — procure o manual correto antes de medir.

Checklist rápido

• Código completo anotado, com sufixo.
• Tensão do aparelho conferida (127 V, 220 V ou bivolt).
• Código presente na capa do manual.
• Vista explodida compatível com o aparelho.
• Pinagem da placa compatível.

Com o manual correto aberto, o próximo passo é interpretar o diagrama: veja como ler um esquema elétrico de lavadora.

Manual do usuário você baixa no site do fabricante. O manual de serviço — com esquema elétrico, códigos de erro, valores de teste e sequência de desmontagem — normalmente não é publicado ao consumidor final; circula entre assistências autorizadas.

Nossa biblioteca de manuais técnicos reúne esses documentos digitalizados e organizados por marca, tipo de aparelho e modelo, com busca por código. São mais de 100 títulos só de lavadoras e lava e seca, além de refrigeradores, micro-ondas, lava-louças e ar-condicionado.

Se o seu aparelho está exibindo código no display, comece pela consulta gratuita em códigos de erro de lava e seca — em boa parte dos casos o código já aponta o componente e evita desmontagem desnecessária.
