Erro 5C na Samsung: drenagem e filtro por modelo

A página brasileira Samsung dedicada ao 5C relaciona o aviso à dificuldade de escoamento. A tabela regional do Reino Unido agrupa 5C e 5E nessa categoria. Confira a grafia no visor; não transforme uma letra visualmente parecida em novo código confirmado.

No manual WD11T usado aqui, página 61, o painel apresenta mensagem para verificar a drenagem. A tabela pede conferir a mangueira e sua instalação, limpar o filtro e procurar atendimento se a indicação continuar.

A direção do aviso é o escoamento. Ela não fornece um ranking de defeitos, nem comprova qual componente interno deixou de funcionar. Registre a etapa em que a máquina parou e se ainda há água visível no tambor.

A página 51 orienta desligar e retirar o plugue antes do esvaziamento. Prepare um recipiente espaçoso e proteção para água residual. Se houve ciclo quente ou secagem, espere condições seguras de temperatura; não verifique a temperatura tocando em água potencialmente quente.

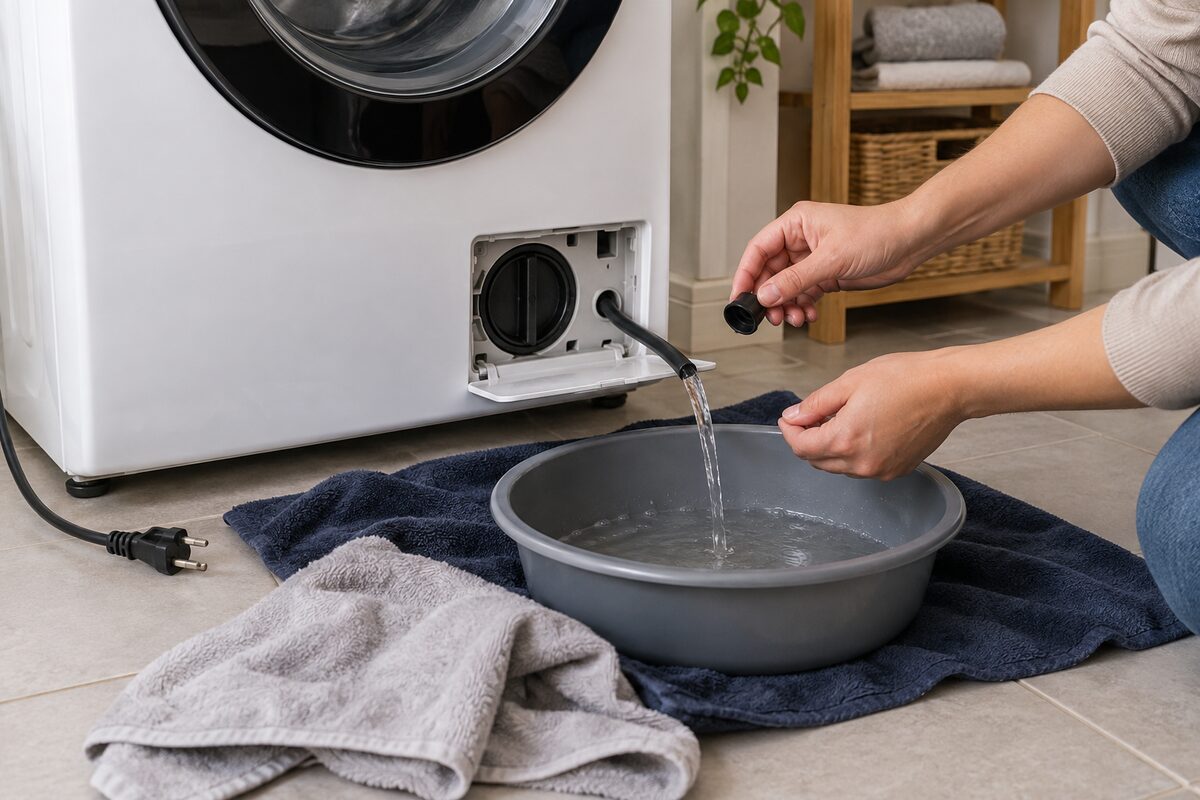

A edição mostra dois tipos de abertura da tampa externa. Abra conforme o tipo existente, sem forçar. Segure a tampa do tubo identificado como A, leve sua ponta ao recipiente e retire a tampa para escoar a água pelo tubo B.

Ao terminar, feche a tampa do tubo e recoloque-o. Essa mangueira pequena é o recurso de drenagem de emergência, não a mangueira traseira que leva a água ao esgoto. O manual adverte que o volume restante pode superar o esperado.

Se o seu aparelho não tem esse recurso, não conclua que abrir lentamente o filtro cheio é uma alternativa universal. Consulte a sequência da versão ou peça atendimento antes de liberar água.

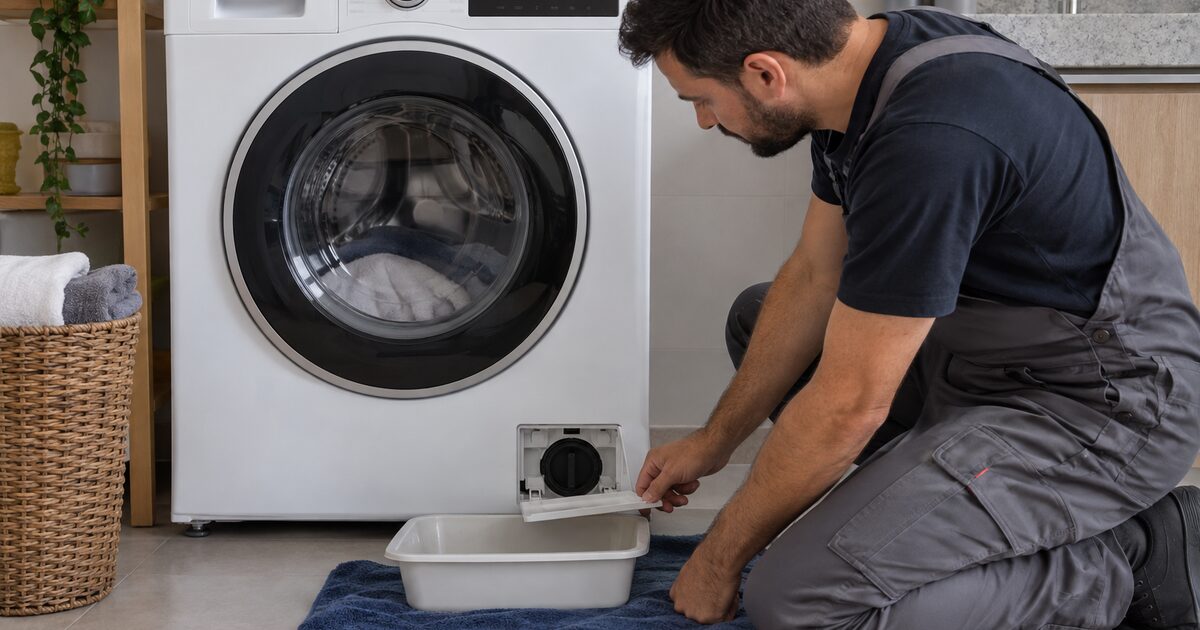

A página 54 exige drenar a água remanescente antes da retirada. Com a máquina desconectada, abra a tampa e gire o manípulo do filtro para a esquerda, contendo a água residual. O desenho mostra a peça filtrante removível, sem desmontagem da bomba.

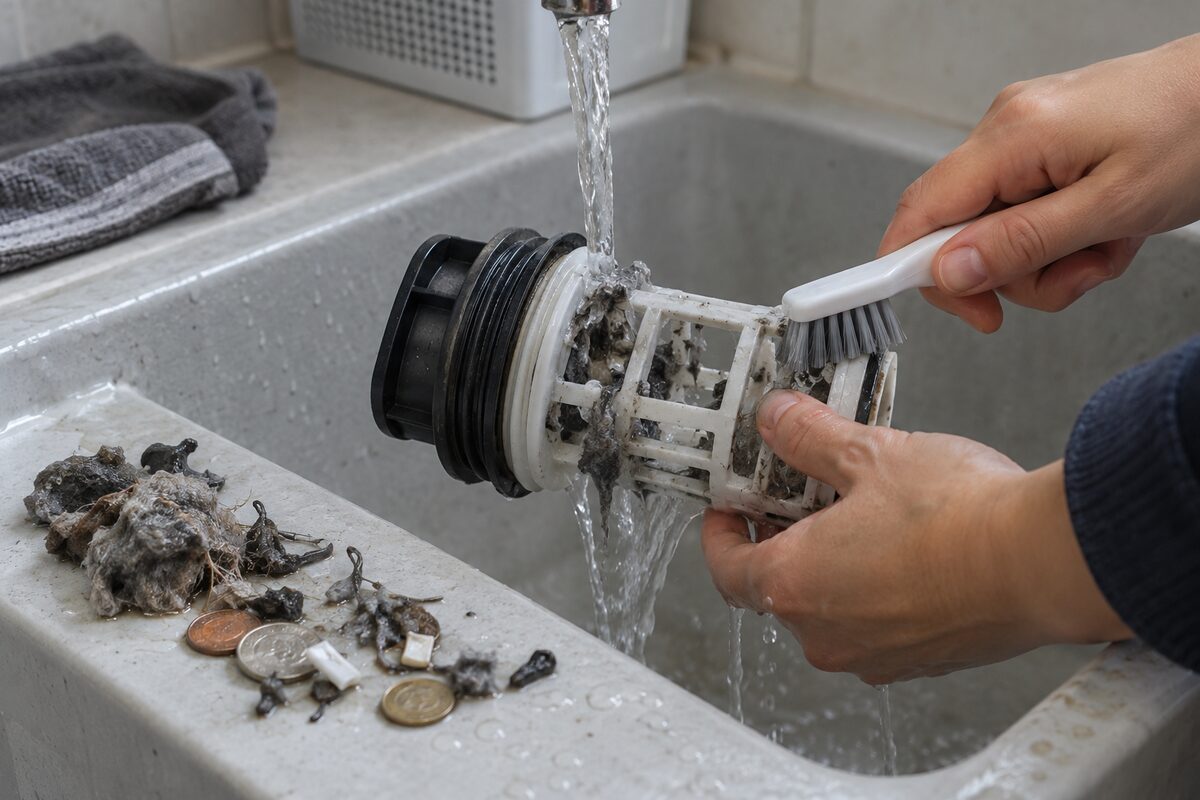

Limpe a peça com escova macia. A edição também pede verificar se a hélice de drenagem visível no alojamento está bloqueada. Isso não autoriza forçar a hélice, inserir instrumentos até a parte elétrica ou alimentar a bomba fora da máquina.

Reintroduza o filtro e gire o manípulo para a direita. Alguns modelos têm manípulo de segurança com ação de pressionar e girar; aplique essa particularidade apenas quando o componente corresponder ao descrito.

A posição e o fechamento precisam estar corretos: a página 54 alerta para vazamentos e falha operacional com montagem inadequada. A retirada de fiapos não encerra o procedimento sem essa conferência.

Confira o percurso acessível e se há dobra, esmagamento, congelamento ou obstrução do ponto de escoamento. A orientação da página 61 inclui posicionamento correto para o tipo de conexão e caminho estendido até a drenagem.

Para o cano vertical, a página 16 da WD11T recomenda 60 a 90 cm. Use a instrução de instalação correspondente à sua conexão e modelo. Não transforme essa medida em altura única para lavadora de abertura superior ou outra plataforma.

A orientação brasileira atual sobre 5C também separa instalação e escoamento. Se houver necessidade de modificar tubulação ou deslocar o aparelho, peça ajuda apropriada. Não retire conexões de uma instalação desconhecida por tentativa.

Um filtro limpo não é certificado de funcionamento da bomba. Este documento de usuário não traz resistência da bobina, pinagem, alimentação de bancada ou critérios de isolamento para condenar componentes internos. Não há um ensaio elétrico específico a reproduzir aqui.

Confirme o fechamento do filtro e da tampa da mangueira auxiliar antes de retomar o procedimento previsto pelo manual. O suporte brasileiro de filtros orienta iniciar novamente após conferir a reinstalação e encaminhar se a dificuldade permanece.

Não prometa correção por um desligamento de um minuto ou por um ciclo curto sem roupa. Essas ações não substituem a manutenção nem demonstram que o sistema está reparado. Se a mensagem continuar, siga o encaminhamento da tabela ao atendimento.

Leve modelo completo, foto do aviso, etapa do ciclo e verificações já feitas. Não encomende uma bomba apenas pela associação entre 5C e drenagem. Se houver água perto da instalação elétrica ou cheiro de aquecimento, suspenda o uso até a avaliação.

Se o problema for entrada de água, veja o guia do código 4C. A preparação para retirar uma mangueira de entrada é diferente da retirada de água residual pelo compartimento frontal.

O exemplo deste guia usa o manual brasileiro DC68-04269N-00, fornecido no suporte da WD11T504DBX/AZ. A capa identifica a família WD1*T******; a edição tem 68 páginas e arquivo datado de dezembro de 2021. Isso não torna seus componentes, comandos e medidas universais para toda Samsung.

Os desenhos são do próprio manual, extraídos sem reconstruir peças por IA. Eles mostram identificação e manutenção externa. Não comprovam atendimento realizado, ensaio elétrico ou compatibilidade de uma peça de reposição. O catálogo pelo modelo completo e o documento técnico da versão são necessários para essas decisões.

Consulte Suporte do modelo WD11T504DBX/AZ; Manual Samsung DC68-04269N-00; Samsung Brasil: dificuldade de drenagem 5C; Samsung Brasil: manutenção dos filtros; Tabela regional Samsung UK. A documentação da sua máquina prevalece quando há diferença de painel, mangueira, filtro ou recurso.
