Aprender como instalar ar condicionado split corretamente é fundamental tanto para técnicos iniciantes quanto para proprietários que desejam entender o processo. Uma instalação mal executada pode resultar em vazamentos, baixa eficiência, ruídos excessivos e até mesmo perda total da garantia do equipamento. Este guia técnico detalhado revela os segredos dos profissionais para uma instalação impecável, segura e duradoura.
O processo de como instalar ar condicionado split envolve conhecimentos de elétrica, refrigeração e até mesmo alvenaria. Cada etapa possui detalhes críticos que, se negligenciados, comprometem todo o sistema. Técnicos experientes sabem que a diferença entre uma instalação amadora e profissional está justamente no domínio desses pequenos mas cruciais detalhes que garantem anos de funcionamento sem problemas.
Para quem está começando na área ou deseja realizar a instalação com segurança, entender profundamente como instalar ar condicionado split significa economia, satisfação do cliente e construção de reputação sólida no mercado. Este tutorial abrange desde a escolha do local ideal até os testes finais, incluindo dicas valiosas que normalmente levam anos para serem aprendidas na prática.
Ferramentas e Materiais Essenciais
Kit Completo de Ferramentas Profissionais
Antes de iniciar qualquer trabalho sobre como instalar ar condicionado split, é imprescindível reunir todas as ferramentas necessárias. A falta de uma ferramenta adequada pode não apenas atrasar o serviço, mas comprometer a qualidade e segurança da instalação. O investimento em ferramentas de qualidade se paga rapidamente com a agilidade e precisão que proporcionam.

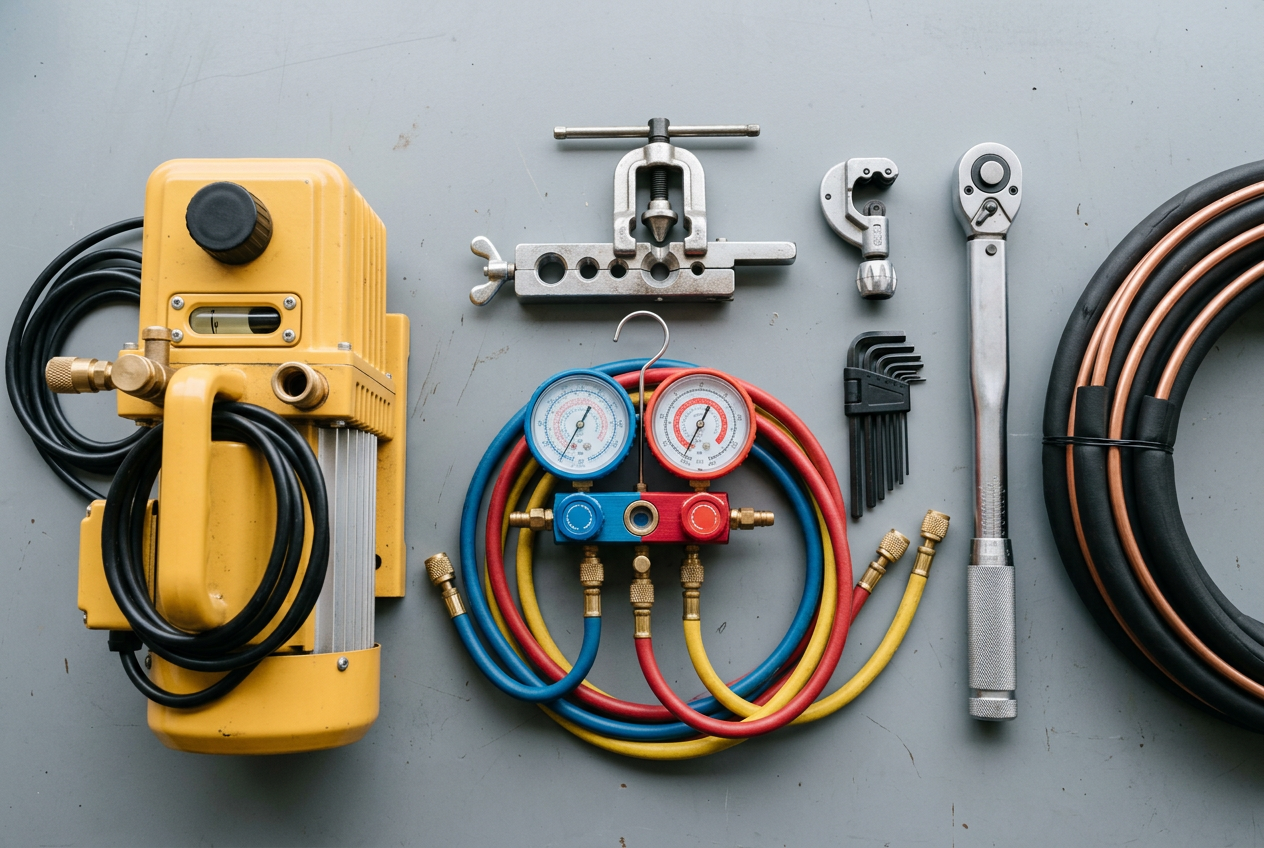

O conjunto básico inclui furadeira de impacto com brocas de 65mm a 75mm para passagem da tubulação, nível a laser ou bolha para garantir o caimento correto, manifold com manômetros para verificação de pressão e vácuo, bomba de vácuo de duplo estágio com capacidade mínima de 5 CFM, e detector de vazamentos eletrônico ou espuma específica. Além disso, são essenciais alicate amperímetro, multímetro true RMS, chaves allen e philips variadas, flangeador, cortador de tubos e dobrador de tubos com mola.
Para a parte elétrica, tenha sempre alicate desencapador, chaves teste, conectores apropriados e fita isolante de alta qualidade. A segurança exige EPIs completos: óculos de proteção, luvas isolantes, calçados com solado de borracha e, quando trabalhando em altura, cinto de segurança tipo paraquedista. Profissionais que dominam como instalar ar condicionado split sabem que economizar em ferramentas é receita para retrabalho e acidentes.
Materiais de Instalação de Qualidade
A escolha dos materiais é tão importante quanto a técnica ao aprender como instalar ar condicionado split. Tubulação de cobre deve ser específica para refrigeração, com espessura de parede adequada: 1/4″ com 0,8mm e 3/8″ ou 1/2″ com 1,0mm de espessura mínima. Tubos mais finos que o especificado podem romper com a pressão ou vibração, causando vazamentos e perda de gás.
O isolamento térmico merece atenção especial. Use exclusivamente espuma elastomérica de células fechadas com espessura mínima de 10mm, resistente a UV se houver exposição solar. Isolamento inadequado causa condensação, desperdício energético e gotejamento. Para vedação, utilize massa de calafetar própria para ar condicionado, que mantém flexibilidade e não resseca com o tempo. Fita de PVC e silver tape complementam a proteção contra intempéries.
Componentes elétricos devem atender as especificações do fabricante. Cabo PP 4×2,5mm² é padrão para equipamentos até 18.000 BTUs, sempre com comprimento adequado para evitar emendas. Disjuntor exclusivo tipo C, com amperagem conforme manual. Eletroduto ou canaleta para proteção e organização. Ao dominar como instalar ar condicionado split, você entende que materiais de qualidade são investimento em tranquilidade futura.
Planejamento da Instalação
Escolha Estratégica do Local
O sucesso ao executar como instalar ar condicionado split começa com a escolha criteriosa do local de instalação. A unidade interna deve ficar centralizada no ambiente para distribuição uniforme do ar, a pelo menos 15cm do teto para permitir retorno adequado do ar, e distante de fontes de calor como TVs ou computadores. Evite instalação sobre camas, sofás ou mesas onde o fluxo direto cause desconforto.
Para a unidade externa, priorize locais com boa ventilação, proteção contra sol direto se possível, e acesso facilitado para manutenção. A base deve suportar peso e vibração, preferencialmente com suportes de borracha para reduzir ruído. Mantenha distância mínima de 30cm de paredes laterais e 60cm da parede traseira para circulação adequada do ar. Em apartamentos, verifique regras do condomínio sobre localização e necessidade de bandeja para condensação.
A distância entre unidades impacta diretamente no desempenho e é crucial ao planejar como instalar ar condicionado split. Cada fabricante especifica limites, mas geralmente até 15 metros horizontais e 5 metros de desnível são aceitáveis sem perda significativa de eficiência. Distâncias maiores exigem carga adicional de gás e podem necessitar tubulação de maior diâmetro. Minimize curvas na tubulação, pois cada curva de 90° equivale a aproximadamente 1,5 metro de tubulação reta em perda de carga.
Análise da Infraestrutura Elétrica
Antes de perfurar qualquer parede, verifique minuciosamente a capacidade elétrica disponível. Equipamentos até 12.000 BTUs geralmente consomem cerca de 1.400W, exigindo circuito exclusivo de 15A. Para 18.000 BTUs, o consumo sobe para aproximadamente 2.100W, necessitando 20A. A instalação em circuito compartilhado é erro grave ao aprender como instalar ar condicionado split, causando quedas de disjuntor e riscos de incêndio.
Examine o quadro de distribuição verificando espaço para novo disjuntor, capacidade do disjuntor geral, e estado dos barramentos. Em instalações antigas, pode ser necessário trocar o quadro ou adicionar um subquadro. A fiação desde o quadro até o ponto de instalação deve usar cabo PP com bitola adequada: 2,5mm² para até 20A em distâncias até 30 metros, aumentando para 4mm² em distâncias maiores para evitar queda de tensão excessiva.
O aterramento é frequentemente negligenciado mas essencial para segurança e funcionamento correto. Meça a resistência do aterramento existente, que deve ser inferior a 10 ohms. Se inexistente ou inadequado, instale hastes de aterramento conectadas com cabo de 6mm². Equipamentos sem aterramento adequado apresentam risco de choque, interferência em controle remoto e menor vida útil de componentes eletrônicos. Dominar estes aspectos elétricos é fundamental em como instalar ar condicionado split profissionalmente.
Passo a Passo da Instalação
Passo 1: Instalação da Unidade Interna
O primeiro passo prático em como instalar ar condicionado split é fixar corretamente a unidade evaporadora. Marque o local usando o suporte como gabarito, garantindo nivelamento perfeito com nível de bolha ou laser. A inclinação de 2 a 5 graus para o lado do dreno é essencial para escoamento adequado da água. Use detector de metais para evitar tubulações e fiação embutidas na parede antes de furar.
Execute a furação com broca de 8mm para os parafusos do suporte, utilizando buchas apropriadas para o tipo de parede. Em paredes de gesso acartonado, use buchas específicas tipo toggle bolt que suportam o peso. O furo para passagem da tubulação, de 65 a 75mm conforme modelo, deve ter inclinação de 5 graus para baixo no sentido externo, evitando entrada de água da chuva. Use serra copo com broca piloto para furo preciso e limpo.
Após fixar firmemente o suporte, encaixe a evaporadora verificando o travamento correto. Conecte temporariamente a alimentação elétrica para testar funções básicas antes de prosseguir. Este é momento ideal para programar configurações de fábrica e verificar se não há códigos de erro. A atenção aos detalhes nesta etapa define o padrão de qualidade ao executar como instalar ar condicionado split profissionalmente.
Passo 2: Preparação e Passagem da Tubulação
A tubulação é o coração do sistema e merece cuidado extremo ao aprender como instalar ar condicionado split. Corte os tubos de cobre no comprimento necessário usando cortador específico, nunca serra, para evitar limalhas que obstruem o sistema. Remova rebarbas cuidadosamente com escareador. Cada extremidade deve estar perfeitamente limpa e sem amassados que comprometam a vedação.
O flangeamento deve seguir medidas precisas: 45 graus de abertura com altura específica para cada diâmetro de tubo. Use flangeador de qualidade e verifique com gabarito. Flanges mal executados são a principal causa de vazamentos em instalações amadoras. Antes de passar pela parede, revista toda tubulação com isolamento térmico, sobrepondo as emendas em pelo menos 3cm e vedando com fita própria.
Agrupe tubos de líquido e sucção, dreno e cabo elétrico formando um conjunto único. Use fita espiral ou de PVC para proteção mecânica. Ao passar pelo furo, proteja as extremidades com fita para evitar entrada de sujeira. Curve suavemente os tubos evitando dobras acentuadas que restrinjam o fluxo. Profissionais experientes em como instalar ar condicionado split sabem que cada detalhe na tubulação impacta o desempenho final do sistema.
Passo 3: Montagem da Unidade Externa
A instalação da condensadora exige atenção especial à segurança e funcionalidade. Se usar suporte de parede, certifique-se que suporta pelo menos o dobro do peso do equipamento. Use parafusos e buchas apropriados para o tipo de parede, preferencialmente químicas em alvenaria. Em lajes ou pisos, instale base de concreto ou suporte metálico com calços de borracha para absorver vibrações.
O nivelamento da unidade externa é crucial para funcionamento correto do compressor e drenagem do degelo. Use nível em duas direções garantindo perfeito alinhamento. Em instalações sujeitas a ventos fortes, adicione cantoneiras de reforço. A altura ideal é de 5 a 10cm do piso para evitar acúmulo de sujeira e facilitar drenagem. Conhecer estes detalhes diferencia amadores de profissionais em como instalar ar condicionado split.
Antes de conectar a tubulação, remova os tampões da válvula service apenas no momento da conexão para evitar entrada de umidade. Aplique pequena quantidade de óleo refrigerante nas roscas e porcas flare para facilitar aperto e melhorar vedação. Aperte inicialmente com a mão e finalize com chave específica usando torquímetro: 1/4″ entre 15-20 N.m, 3/8″ entre 30-35 N.m, 1/2″ entre 45-50 N.m. Aperto excessivo deforma o flange causando vazamento futuro.
Passo 4: Conexões Elétricas Seguras
As conexões elétricas são críticas para segurança e funcionamento ao executar como instalar ar condicionado split. Desligue sempre o disjuntor geral antes de qualquer trabalho elétrico. Na unidade interna, identifique o terminal de conexão seguindo o diagrama do fabricante. Conecte os cabos respeitando rigorosamente a sequência: fase, neutro, terra e comunicação quando aplicável.
Use terminais pré-isolados apropriados para garantir contato firme e evitar aquecimento. Aperte firmemente mas sem exagero que possa danificar os terminais. O cabo de interligação deve passar pelo mesmo furo da tubulação ou em eletroduto separado conforme preferência estética. Mantenha separação adequada entre cabos de força e comunicação para evitar interferências que causam mal funcionamento.
Na unidade externa, repita o processo garantindo correspondência exata das conexões. O aterramento deve ser conectado primeiro e desconectado por último em qualquer manutenção. Após todas as conexões, use multímetro para verificar continuidade e isolamento antes de energizar. Este cuidado evita queima de componentes por ligação incorreta. Mestres em como instalar ar condicionado split nunca pulam estas verificações de segurança.
Passo 5: Processo de Vácuo Profissional

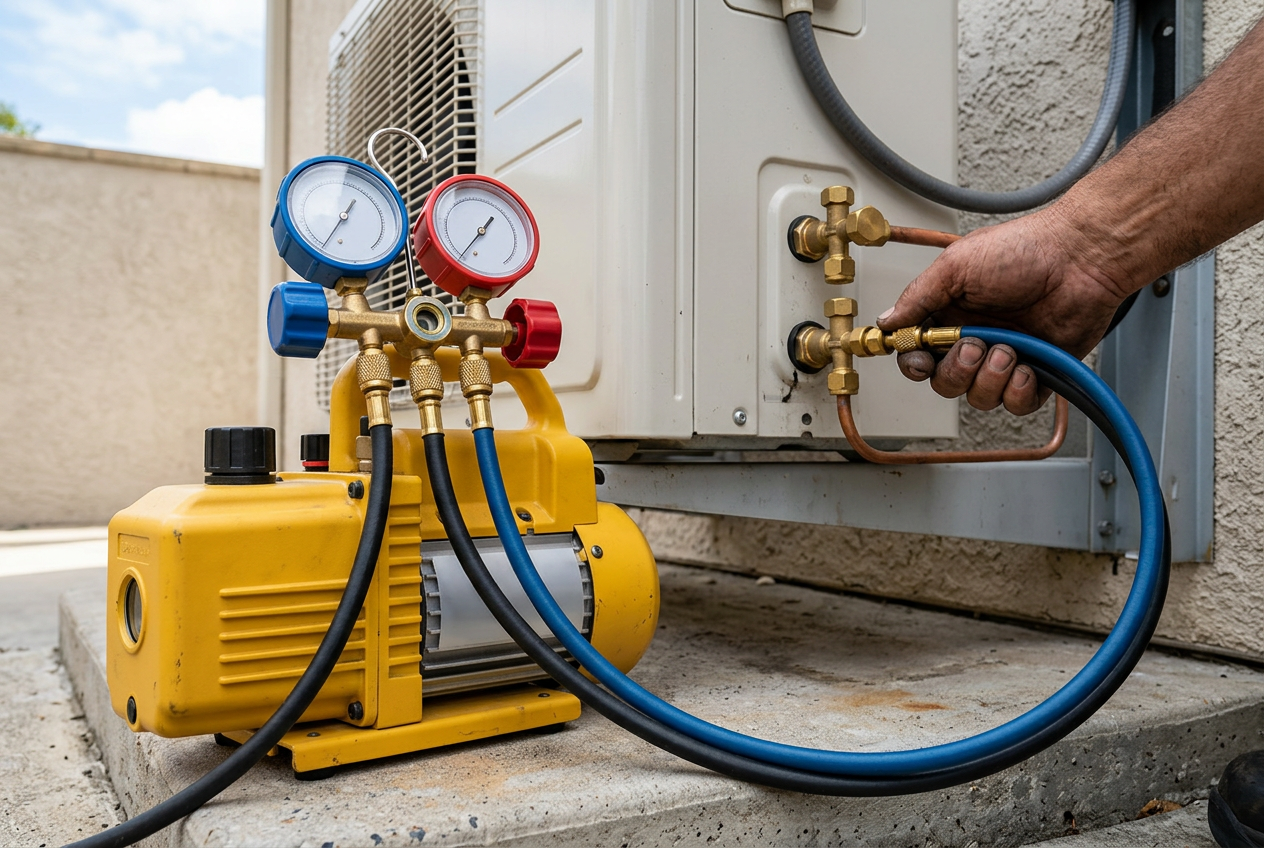

O vácuo adequado é diferencial entre instalação profissional e amadora ao aprender como instalar ar condicionado split. Conecte o manifold nas válvulas de serviço: mangueira azul na válvula de baixa (sucção), vermelha na alta (líquido) e amarela na bomba de vácuo. Certifique-se que todas conexões estejam firmes para evitar entrada de ar durante o processo.
Ligue a bomba de vácuo e abra ambas as válvulas do manifold. O vácuo inicial cairá rapidamente até cerca de 1000 microns, depois desacelerará. Continue o processo por no mínimo 30 minutos para sistemas pequenos ou 1 hora para sistemas maiores. O objetivo é atingir 500 microns ou menos. Após atingir o vácuo desejado, feche as válvulas do manifold e desligue a bomba. Observe o vacuômetro por 10 minutos: se a pressão subir rapidamente, há vazamento que deve ser corrigido.
O vácuo remove umidade e ar do sistema, prevenindo corrosão, congelamento da válvula de expansão e formação de ácidos que destroem o compressor. Instaladores que negligenciam esta etapa ao fazer como instalar ar condicionado split causam falhas prematuras e perda de eficiência. Em dias úmidos, pode ser necessário repetir o processo ou usar filtro secador na linha de sucção temporariamente.
Passo 6: Liberação do Gás e Complemento
Com vácuo adequado confirmado, chegou o momento crucial de liberar o refrigerante. Usando chave allen apropriada, abra primeiro a válvula de líquido (tubo fino) completamente, girando no sentido anti-horário até o fim. Em seguida, abra a válvula de sucção (tubo grosso) da mesma forma. O gás pré-carregado na condensadora fluirá para todo o sistema. Este processo deve ser feito com manifold ainda conectado para monitorar pressões.
A quantidade de gás de fábrica geralmente atende instalações até 5 metros. Para distâncias maiores, calcule a carga adicional conforme manual: aproximadamente 15 a 20 gramas por metro adicional para R-410A. Use balança de precisão para adicionar a quantidade exata. Excesso de gás causa alta pressão, consumo elevado e retorno de líquido. Falta de gás resulta em baixa eficiência e superaquecimento do compressor. Precisão nesta etapa é marca registrada de quem domina como instalar ar condicionado split.
Monitore as pressões durante os primeiros minutos de funcionamento. Para R-410A, espere pressão de sucção entre 110-140 PSI e descarga entre 350-420 PSI, variando conforme temperatura ambiente. Verifique superaquecimento medindo temperatura da linha de sucção cerca de 15cm antes da válvula de serviço: deve estar 5 a 8°C acima da temperatura de evaporação indicada na tabela de pressão-temperatura.
Passo 7: Testes Finais e Acabamento
A última etapa em como instalar ar condicionado split envolve testes completos e acabamento profissional. Ligue o equipamento e verifique funcionamento em todos os modos: frio, ventilação, desumidificação e aquecimento se disponível. Meça corrente de operação com alicate amperímetro comparando com dados de placa. Variação superior a 10% indica problemas de instalação ou componentes.
Verifique ausência de vibrações anormais, ruídos metálicos ou assobios que indiquem problemas. Teste o alcance e funcionamento do controle remoto em vários ângulos. A temperatura de insuflamento deve estar entre 8 a 12°C abaixo da temperatura de retorno em modo frio. Use termômetro infravermelho para medições precisas. Configure timer, swing e outras funções conforme preferência do cliente.
O acabamento profissional inclui vedação perfeita do furo na parede com massa apropriada, instalação de canaletas ou conduítes para organização da tubulação externa, e aplicação de fita de acabamento resistente a UV. Fixe a tubulação com abraçadeiras a cada 1,5 metro evitando movimentação. Recolha todo material, limpe área de trabalho e entregue manual e controle ao cliente. Profissionais em como instalar ar condicionado split sabem que acabamento impecável fideliza clientes e gera recomendações.
Segurança e Normas Técnicas
Normas ABNT e Regulamentações
O conhecimento das normas é obrigatório para quem executa como instalar ar condicionado split profissionalmente. A NBR 16655 estabelece requisitos mínimos para instalação, incluindo dimensionamento de cabos, proteções elétricas e procedimentos de segurança. A NBR 5410 regulamenta instalações elétricas de baixa tensão, exigindo circuito exclusivo, aterramento adequado e dispositivos de proteção. O não cumprimento além de perigoso, pode resultar em multas e responsabilização civil em caso de acidentes.
A NR-10 sobre segurança em instalações elétricas e a NR-35 sobre trabalho em altura são fundamentais para técnicos. Exigem treinamento específico, uso de EPIs adequados e procedimentos documentados de segurança. Para gases refrigerantes, a Resolução CONAMA 267/2000 proíbe liberação na atmosfera e exige recolhimento adequado. Técnicos devem possuir certificação para manuseio de gases refrigerantes conforme Protocolo de Montreal.
Além das normas nacionais, fabricantes estabelecem procedimentos específicos que devem ser seguidos para manutenção da garantia. Instalação por pessoa não qualificada ou uso de materiais não especificados anula garantia mesmo em equipamentos novos. Documentar todo processo com fotos, manter notas fiscais de materiais e fornecer relatório de instalação protege tanto técnico quanto cliente. Profissionalismo em como instalar ar condicionado split inclui conformidade total com aspectos legais e normativos.
FAQ - Perguntas Frequentes
O aprendizado básico de como instalar ar condicionado split leva cerca de 40 a 80 horas de curso teórico-prático. Porém, desenvolver habilidade profissional requer 6 meses a 1 ano de prática supervisionada. Técnicos iniciantes devem acompanhar profissionais experientes em pelo menos 20 instalações antes de trabalhar sozinhos. Cursos certificados pelo SENAI ou fabricantes aceleram aprendizado com metodologia estruturada e equipamentos adequados.
Tecnicamente é possível aprender como instalar ar condicionado split e executar sozinho, mas não é recomendado por questões de segurança, garantia e qualidade. Além do risco de acidentes elétricos e com gases pressurizados, instalação por pessoa não certificada anula garantia do fabricante. Erros comuns como vácuo inadequado ou carga incorreta de gás reduzem vida útil do equipamento. O custo de correção posterior supera economia inicial.
A mão de obra para executar como instalar ar condicionado split varia conforme região e complexidade. Média nacional: R$ 400 a R$ 700 para instalação básica até 5 metros, incluindo suporte e até 3 metros de cabo. Instalações complexas, grandes distâncias ou trabalho em altura podem custar R$ 1.000 a R$ 1.500. Material geralmente cobrado à parte. Desconfie de valores muito baixos que indicam falta de ferramentas adequadas ou procedimentos incorretos.
Existem alternativas para como instalar ar condicionado split minimizando furos, mas não eliminando completamente. Ar condicionado portátil necessita apenas saída para mangueira de exaustão. Split pode usar passagem existente como janela adaptada, mas compromete estética e vedação. Alguns instaladores oferecem furo “camuflado” atrás de móveis. Porém, furo adequado com acabamento profissional é sempre melhor solução técnica e estética para instalação definitiva.
Ao planejar como instalar ar condicionado split, considere que fabricantes geralmente especificam 15 a 20 metros como distância máxima horizontal e 5 a 10 metros de desnível. Exceder limites causa perda de eficiência, retorno de óleo inadequado e possível falha do compressor. Cada metro adicional requer aproximadamente 15-20g de gás extra para R-410A. Instalações com distâncias extremas necessitam cálculo específico de perda de carga e possível redimensionamento da tubulação.
Conclusão
Dominar como instalar ar condicionado split corretamente é habilidade valiosa que combina conhecimento técnico, prática cuidadosa e atenção aos detalhes. Este guia apresentou os fundamentos essenciais, mas a excelência vem com experiência e aprendizado contínuo. Cada instalação é oportunidade de aperfeiçoar técnicas e descobrir nuances específicas de diferentes modelos e situações.
Para técnicos iniciantes, o caminho do profissionalismo em como instalar ar condicionado split passa por educação formal, prática supervisionada e investimento em ferramentas adequadas. Nunca comprometa segurança ou qualidade por pressa ou economia mal planejada. A reputação construída com trabalho bem feito vale mais que qualquer ganho imediato.
Usuários que compreenderam o processo através deste tutorial podem avaliar melhor orçamentos, identificar profissionais qualificados e garantir que sua instalação seja executada corretamente. O conhecimento sobre como instalar ar condicionado split permite diálogo técnico produtivo e expectativas realistas sobre o serviço contratado.
