Os sensores de temperatura são componentes essenciais em sistemas de refrigeração, ar-condicionado e equipamentos eletrônicos. Saber realizar o teste sensor NTC e PTC corretamente é fundamental para técnicos e usuários que desejam manter seus equipamentos funcionando com precisão e eficiência. Neste guia completo, você aprenderá as técnicas mais eficazes para diagnosticar problemas nesses componentes vitais.
Quando um refrigerador, freezer ou ar-condicionado apresenta falhas de temperatura, o primeiro componente a ser verificado geralmente é o sensor térmico. O teste sensor NTC e PTC permite identificar se o problema está realmente no sensor ou em outras partes do sistema, economizando tempo e recursos no diagnóstico.
Entender a diferença entre esses dois tipos de sensores e dominar as técnicas de teste é uma habilidade que todo profissional de manutenção deve possuir. Mesmo usuários avançados podem se beneficiar desse conhecimento para realizar diagnósticos iniciais antes de chamar um técnico especializado.
Neste artigo, você descobrirá métodos práticos e seguros para realizar o teste sensor NTC e PTC, identificar falhas comuns e interpretar corretamente os resultados obtidos durante as medições.
Índice do Conteúdo
O Que São Sensores NTC e PTC e Como Funcionam
Os sensores NTC (Negative Temperature Coefficient) e PTC (Positive Temperature Coefficient) são termistores que alteram sua resistência elétrica conforme a temperatura varia. Compreender essas características é essencial antes de realizar qualquer teste sensor NTC e PTC em seus equipamentos.
O sensor NTC diminui sua resistência quando a temperatura aumenta. Por exemplo, em temperatura ambiente de aproximadamente 25°C, um sensor NTC típico pode apresentar resistência entre 10kΩ e 50kΩ. Quando aquecido, essa resistência cai progressivamente. Esses sensores são os mais comuns em geladeiras, freezers e sistemas de climatização, sendo utilizados para monitorar temperaturas de evaporadores, condensadores e ambientes internos.
Já o sensor PTC funciona de maneira oposta: aumenta sua resistência quando a temperatura sobe. Embora menos comum em aplicações de sensoriamento direto, o PTC é frequentemente usado como dispositivo de proteção em compressores e motores elétricos. Quando ocorre superaquecimento, o aumento da resistência interrompe ou limita a corrente elétrica, protegendo o equipamento.

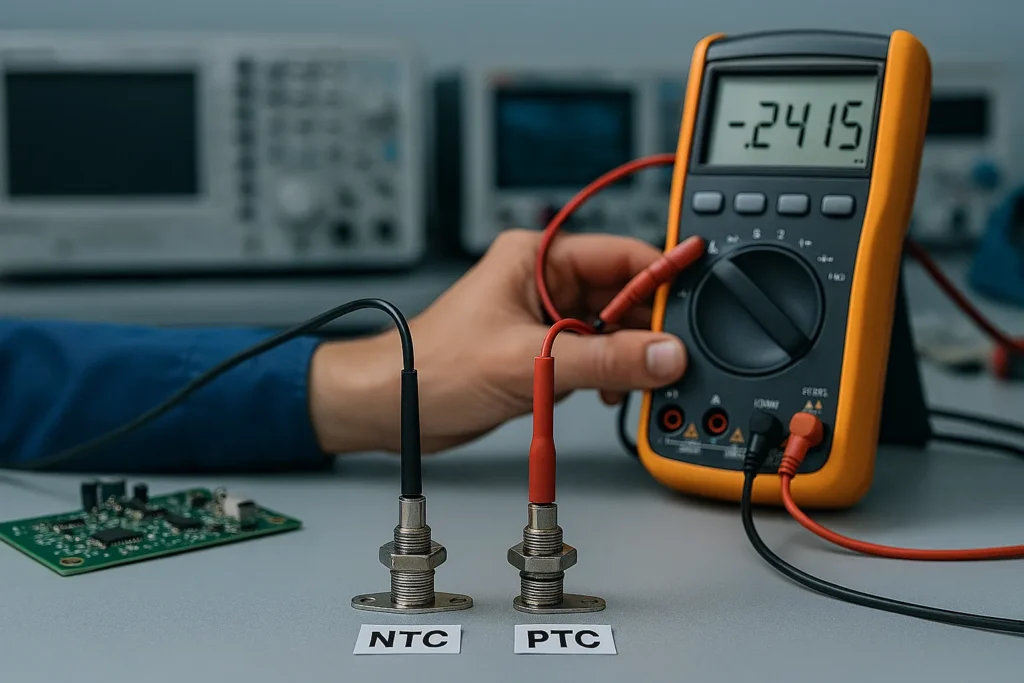

Para realizar o teste sensor NTC e PTC com precisão, você precisa de um multímetro digital configurado na escala de resistência (ohms). O multímetro é a ferramenta básica que permite medir a resistência do sensor em diferentes condições de temperatura. Alguns técnicos também utilizam termômetros infravermelhos para comparar a temperatura real com a leitura do sensor.
Durante o teste sensor NTC e PTC, é importante desconectar o sensor do circuito para evitar leituras incorretas causadas por outros componentes. Em refrigeradores modernos, esses sensores geralmente estão conectados à placa eletrônica através de conectores que podem ser facilmente removidos. Sempre desligue o equipamento da tomada antes de iniciar qualquer teste para garantir sua segurança.
Como Fazer o Teste Sensor NTC e PTC: Métodos Comprovados

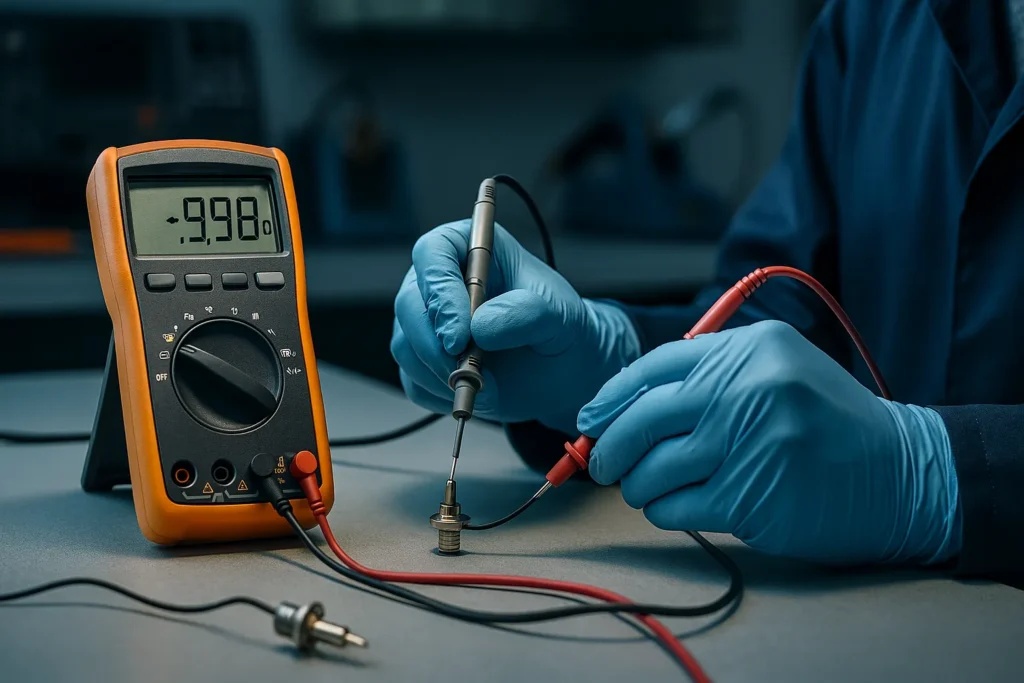

O primeiro método para teste sensor NTC e PTC é a medição em temperatura ambiente. Desconecte o sensor do circuito e posicione as pontas do multímetro nos terminais do componente. Um sensor NTC em bom estado deve apresentar leitura estável entre 10kΩ e 100kΩ em temperatura ambiente, dependendo do modelo específico. Se o multímetro indicar resistência infinita (circuito aberto) ou zero ohms (curto-circuito), o sensor está defeituoso e precisa ser substituído.
Para sensores PTC, a resistência em temperatura ambiente geralmente é baixa, variando entre alguns ohms até algumas centenas de ohms. A leitura deve ser estável e corresponder às especificações do fabricante. Flutuações constantes ou valores completamente fora da faixa esperada indicam falha no componente.
O segundo método consiste no teste sensor NTC e PTC com variação de temperatura. Segure o sensor com os dedos por alguns segundos enquanto observa a leitura no multímetro. Um sensor NTC funcional mostrará redução gradual na resistência à medida que aquece com o calor da sua mão. Essa mudança deve ser suave e progressiva, sem saltos bruscos. Para sensores PTC, você observará o comportamento inverso: a resistência aumentará gradualmente.
Uma técnica mais precisa envolve utilizar um copo com água em diferentes temperaturas. Comece com água gelada e meça a resistência do sensor submerso (protegendo as conexões elétricas). Anote o valor obtido. Em seguida, aqueça a água gradualmente e faça novas medições em intervalos de temperatura conhecidos. Para o teste sensor NTC e PTC ser conclusivo, os valores devem seguir uma curva característica: descendente para NTC e ascendente para PTC.
O terceiro método é especialmente útil para técnicos: comparação com sensor novo ou reconhecidamente funcional. Realize o teste sensor NTC e PTC em ambos os componentes nas mesmas condições de temperatura. As leituras devem ser muito próximas. Diferenças superiores a 20% geralmente indicam que o sensor suspeito está degradado, mesmo que ainda funcione parcialmente.
Durante o teste sensor NTC e PTC, fique atento também ao estado físico do componente. Rachaduras no encapsulamento, corrosão nos terminais, fios rompidos ou sinais de superaquecimento são evidências visuais de falha. Muitas vezes, o sensor pode apresentar leitura aparentemente normal à temperatura ambiente, mas falhar quando exposto às temperaturas extremas de operação do equipamento.
Após concluir o teste sensor NTC e PTC e confirmar que o componente está defeituoso, a substituição deve ser feita com um sensor de especificações idênticas. Instalar um sensor com curva de resistência diferente causará leituras incorretas na placa de controle, resultando em mau funcionamento do sistema de refrigeração.
Para garantir diagnósticos precisos, documente sempre os valores obtidos durante o teste sensor NTC e PTC. Essa prática profissional permite comparações futuras e auxilia na identificação de degradação gradual dos componentes ao longo do tempo.
Perguntas Frequentes
Tire suas dúvidas sobre teste de sensores térmicos
Qual a diferença principal entre sensor NTC e PTC?
▼A diferença fundamental está no comportamento da resistência elétrica: o sensor NTC diminui sua resistência quando a temperatura aumenta, enquanto o PTC aumenta sua resistência com o aquecimento. Em refrigeração, o NTC é usado principalmente para medição de temperatura, enquanto o PTC atua como dispositivo de proteção contra superaquecimento.
Posso testar o sensor sem desconectá-lo do circuito?
▼Não é recomendado. O teste deve ser feito com o sensor desconectado do circuito para evitar leituras incorretas causadas por outros componentes conectados. Além disso, sempre desligue o equipamento da tomada antes de remover qualquer conector para garantir sua segurança durante o procedimento.
Que valores de resistência indicam que o sensor NTC está funcionando?
▼Um sensor NTC em bom estado apresenta resistência entre 10kΩ e 100kΩ em temperatura ambiente (cerca de 25°C), dependendo do modelo específico. Se o multímetro indicar resistência infinita ou zero ohms, o sensor está defeituoso. A resistência deve diminuir gradualmente quando você aquece o sensor com os dedos.
É possível reparar um sensor NTC ou PTC defeituoso?
▼Não, sensores NTC e PTC são componentes selados que não podem ser reparados. Quando o teste confirma defeito, a única solução é substituir o sensor por um novo de especificações idênticas. Usar sensor com curva de resistência diferente causará leituras incorretas e mau funcionamento do equipamento.
Com que frequência devo testar os sensores de temperatura?
▼Em manutenções preventivas, recomenda-se testar os sensores anualmente ou sempre que o equipamento apresentar variações anormais de temperatura. Se o refrigerador congela demais ou não resfria adequadamente, o teste do sensor deve ser o primeiro passo do diagnóstico antes de verificar componentes mais complexos como placas eletrônicas ou compressor.
Conclusão
Dominar as técnicas para teste sensor NTC e PTC é uma habilidade essencial para qualquer profissional de refrigeração e para usuários que desejam realizar manutenções preventivas. Com os três métodos apresentados neste guia, você está preparado para diagnosticar problemas de sensoriamento térmico com precisão e confiança.
Lembre-se de que o teste sensor NTC e PTC deve ser realizado sempre que houver suspeita de falha no controle de temperatura, antes de substituir componentes mais caros como placas eletrônicas ou compressores. Um diagnóstico correto economiza tempo e recursos.
Continue aprofundando seus conhecimentos técnicos através de outros conteúdos especializados aqui no Refrimaq.org, onde você encontrará mais guias práticos sobre manutenção e reparos em sistemas de refrigeração.
