O teste relê e protetor térmico é uma habilidade fundamental que separa técnicos amadores dos profissionais capacitados em refrigeração. Estes dois componentes aparentemente simples são responsáveis pela proteção e funcionamento correto do compressor, o coração e componente mais caro de qualquer sistema de refrigeração. Quando falham, podem resultar em prejuízos de centenas ou milhares de reais, tornando seu diagnóstico preciso absolutamente crítico.
Muitos técnicos iniciantes subestimam a importância do teste relê e protetor térmico adequado, trocando peças desnecessariamente ou, pior ainda, deixando passar problemas que levam à queima do compressor. A realidade é que 40% das falhas em compressores poderiam ser evitadas com diagnóstico correto destes componentes de proteção. Para usuários, entender o básico sobre estes testes permite avaliar se o serviço técnico está sendo realizado com competência.
Este guia técnico-prático apresenta metodologias profissionais para teste relê e protetor térmico em diferentes tipos de equipamentos, desde geladeiras domésticas até sistemas comerciais. Os procedimentos descritos são baseados em décadas de experiência de campo e normas técnicas internacionais, garantindo diagnósticos precisos que protegem equipamentos e reputação profissional.
Índice do Conteúdo

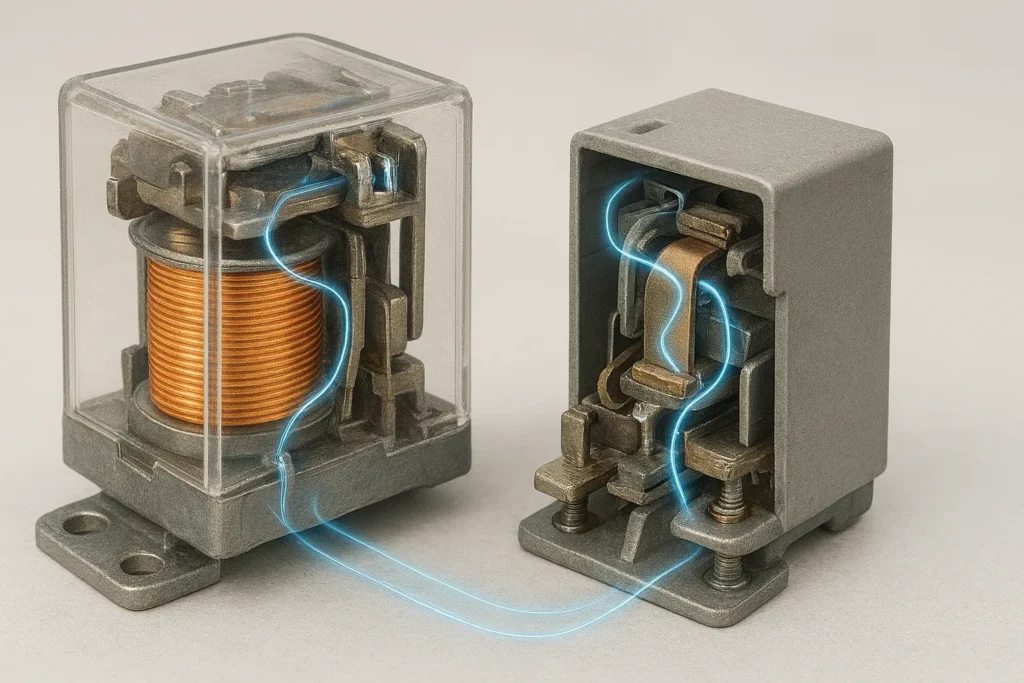

Fundamentos Técnicos: Como Funcionam Relê e Protetor
O Papel Crucial do Relê de Partida
O relê de partida é responsável por fornecer torque adicional ao compressor durante os primeiros segundos de funcionamento. Compressores monofásicos possuem dois enrolamentos: principal (marcha) e auxiliar (partida). O enrolamento auxiliar precisa ser energizado apenas durante a partida, sendo desconectado assim que o motor atinge velocidade operacional. Esta função crítica é executada pelo relê através de diferentes tecnologias.
Relês eletromecânicos utilizam uma bobina que cria campo magnético proporcional à corrente consumida. Durante a partida, a alta corrente inicial (5 a 7 vezes a nominal) energiza a bobina, fechando contatos que alimentam o enrolamento auxiliar. Conforme o motor acelera, a corrente diminui, o campo magnético enfraquece, e os contatos se abrem, desconectando o auxiliar. Este processo ocorre em 0,5 a 2 segundos em condições normais.
Relês PTC (Positive Temperature Coefficient) funcionam por variação de resistência com temperatura. Inicialmente frios, apresentam baixa resistência permitindo passagem de corrente para o auxiliar. O aquecimento rápido por efeito Joule aumenta drasticamente a resistência, limitando a corrente a valores insignificantes. São mais confiáveis por não terem partes móveis, mas inadequados para partidas frequentes devido ao tempo necessário para resfriamento.
Protetor Térmico: A Última Linha de Defesa
O protetor térmico monitora temperatura e corrente do compressor, desligando-o antes que danos irreversíveis ocorram. Montado diretamente na carcaça do compressor ou internamente (Klixon), responde tanto a sobreaquecimento quanto sobrecorrente. Para teste relê e protetor térmico eficaz, é fundamental compreender que este componente possui dois mecanismos de atuação trabalhando sinergicamente.
A proteção térmica utiliza disco bimetálico que se deforma com temperatura, abrindo contatos quando limites são excedidos (geralmente 120-140°C na carcaça). A proteção por corrente emprega resistência calibrada que aquece proporcionalmente ao consumo, acionando o mesmo mecanismo bimetálico. Esta dupla proteção garante resposta rápida a condições anormais como rotor bloqueado, sobrecarga mecânica, ou falha de ventilação.
Protetores térmicos possuem característica de reset automático após resfriamento, permitindo nova tentativa de partida. Este ciclo de tentativas pode mascarar problemas durante teste relê e protetor térmico superficial. Observar padrão de ciclagem – tempo ligado versus tempo desligado – fornece informações valiosas sobre a natureza do problema. Ciclagem rápida (menos de 5 minutos) indica problema grave necessitando intervenção imediata.

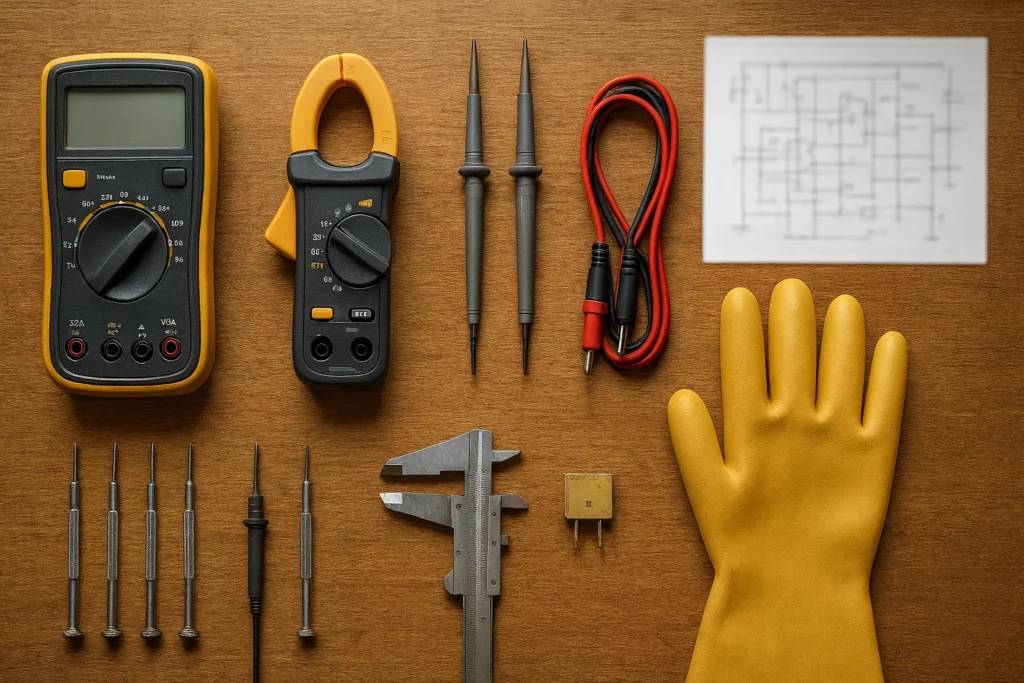

Ferramentas e Equipamentos Necessários
Instrumentos Básicos para Teste
O teste relê e protetor térmico profissional exige ferramentas específicas além do multímetro básico. Um megôhmetro (megger) é essencial para verificar isolamento de enrolamentos, especialmente em ambientes úmidos onde falhas de isolamento são comuns. Alicate amperímetro true RMS garante leituras precisas mesmo com formas de onda distorcidas, típicas durante partida de motores.
Capacímetro dedicado ou multímetro com função de capacitância permite verificar capacitores de partida e marcha, frequentemente confundidos com problemas de relê. Termômetro infravermelho ou termopar tipo K possibilita monitorar temperatura da carcaça do compressor durante testes, fundamental para avaliar funcionamento do protetor térmico. Osciloscópio, embora não essencial, revela detalhes sobre sequência de partida impossíveis de observar com instrumentos convencionais.
Para testes seguros e eficientes, utilize sempre pontas de prova categoria CAT III ou superior, cabos em perfeito estado, e ferramentas isoladas. Bancada de teste dedicada com variac (autotransformador variável) permite simular diferentes condições de tensão, revelando problemas intermitentes. Década de resistências e fonte de corrente controlada possibilitam teste relê e protetor térmico fora do circuito com precisão laboratorial.
Equipamentos de Segurança Obrigatórios
Trabalhar com compressores energizados durante teste relê e protetor térmico expõe técnicos a riscos elétricos e mecânicos significativos. Luvas isolantes classe 0 (1000V) são mandatórias, mesmo em sistemas 220V. Óculos de segurança protegem contra projeção de componentes durante falhas catastróficas. Protetor auricular é necessário em ambientes com múltiplos compressores, onde ruído pode exceder 85dB.
Tapete isolante ou estrado de borracha previne choques por diferença de potencial entre equipamento e solo. Detector de tensão sem contato permite verificação rápida antes de tocar componentes. Kit de primeiros socorros específico para queimaduras e choques elétricos deve estar sempre acessível. Em ambientes comerciais/industriais, bloqueio e etiquetagem (LOTO) previnem energização acidental durante manutenção.
Procedimentos de Teste Passo a Passo
5 Passos Essenciais para Diagnóstico Preciso
O teste relê e protetor térmico sistemático elimina suposições e garante diagnóstico correto. Cada passo constrói sobre o anterior, criando quadro completo da condição dos componentes e sistema.
Passo 1 – Inspeção Visual e Preparação: Antes de qualquer medição elétrica, examine fisicamente relê e protetor. Procure sinais de superaquecimento como plástico derretido, descoloração, ou odor característico. Terminais oxidados ou frouxos causam resistência adicional, gerando calor e falhas intermitentes. Verifique modelo e especificações, comparando com dados do compressor – incompatibilidade é causa comum de falhas prematuras.
Passo 2 – Teste de Continuidade Básico: Com sistema desenergizado, teste continuidade do protetor térmico. Resistência deve ser próxima a zero ohm em temperatura ambiente. Relês eletromecânicos mostram continuidade entre terminais da bobina (20-100 ohms típico) e contatos normalmente abertos. Relês PTC apresentam 4-50 ohms frios, aumentando drasticamente quando aquecidos. Documentar valores para comparação futura.
Passo 3 – Teste Dinâmico com Carga: Energize sistema monitorando corrente de partida com alicate amperímetro. Pico inicial deve ser 5-7 vezes corrente nominal, caindo para valor estável em 0,5-2 segundos. Relê deve desconectar auxiliar neste momento, evidenciado por pequena queda na corrente total. Protetor não deve atuar durante partida normal – se desarmar, investigue sobrecarga ou subdimensionamento.
Passo 4 – Verificação Térmica: Durante funcionamento contínuo, monitore temperatura da carcaça do compressor próxima ao protetor. Temperatura estável abaixo de 90°C indica operação normal. Aumento progressivo sugere problemas de ventilação, sobrecarga, ou compressor deficiente. Simule condição de sobrecarga parcialmente bloqueando ventilação (com cuidado!) – protetor deve desarmar em 1-3 minutos, religando após resfriamento.
Passo 5 – Análise de Padrão de Falha: Se sistema apresenta falhas intermitentes, observe padrão temporal. Falhas durante partida indicam relê defeituoso ou capacitor inadequado. Desligamentos após 5-30 minutos sugerem protetor atuando por temperatura. Ciclagem errática aponta para conexões ruins ou componentes marginais. Registre horários e condições para identificar correlações com temperatura ambiente ou demanda.
Diagnóstico Avançado de Falhas
Interpretação de Sintomas Complexos
Problemas simultâneos em relê e protetor frequentemente confundem diagnósticos. Durante teste relê e protetor térmico, sintomas podem se sobrepor ou mascarar causas reais. Compressor que parte com dificuldade pode ter relê marginal, capacitor fraco, tensão baixa, ou carga mecânica excessiva. Análise sistemática diferencia causas, evitando trocas desnecessárias de componentes caros.
Ruído excessivo durante partida – clique múltiplos ou zumbido prolongado – geralmente indica relê subdimensionado ou defeituoso. Porém, mesmo problema ocorre com capacitor inadequado ou compressor com desgaste mecânico. Medir tempo entre tentativas de partida fornece pistas: intervalos curtos (segundos) sugerem protetor térmico atuando por sobrecorrente; intervalos longos (minutos) indicam sobreaquecimento necessitando investigação da causa.
Queima recorrente de relês aponta para problemas sistêmicos além do componente. Tensão excessiva acelera desgaste de contatos. Partidas muito frequentes impedem resfriamento adequado de relês PTC. Capacitor degradado aumenta tempo de partida, estressando relê. Vibração excessiva causa falhas mecânicas prematuras. Teste relê e protetor térmico completo deve considerar ambiente operacional, não apenas componentes isolados.
Correlação com Outros Componentes
Capacitores de partida e marcha influenciam diretamente desempenho de relê e protetor. Capacitor fraco prolonga tempo de partida, mantendo relê energizado além do normal e aquecendo protetor. Durante teste relê e protetor térmico, sempre verifique capacitância e fator de dissipação. Valores 20% abaixo do nominal já comprometem partida, mesmo que componente pareça funcional.
Estado dos enrolamentos do compressor é fundamental para diagnóstico correto. Curto parcial entre espiras aumenta corrente sem impedir funcionamento, causando atuação frequente do protetor. Desequilíbrio entre enrolamentos principal e auxiliar altera características de partida, podendo queimar relês prematuramente. Teste de resistência e isolamento dos enrolamentos deve sempre acompanhar teste relê e protetor térmico em casos duvidosos.
Sistema de ventilação deficiente é causa oculta comum de falhas. Condensador sujo aumenta pressão de descarga, elevando consumo e temperatura. Ventilador com rotação reduzida não remove calor adequadamente. Fluxo de ar obstruído concentra calor no compressor. Estas condições fazem protetor atuar corretamente, mas sintoma é confundido com defeito do componente.
