O motor ventilador ar condicionado é um dos componentes mais críticos do sistema de climatização, responsável por circular o ar gelado pelo ambiente e garantir a troca térmica adequada. Quando apresenta defeitos, todo o funcionamento do aparelho fica comprometido, podendo levar desde o superaquecimento até a queima completa do compressor. Este guia técnico detalha os principais problemas, diagnósticos precisos e soluções profissionais para cada situação.
Muitos usuários só percebem a importância do motor ventilador ar condicionado quando ele para de funcionar completamente, mas existem sinais sutis que indicam problemas iminentes. Técnicos experientes sabem que a manutenção preventiva deste componente pode evitar prejuízos muito maiores, já que um motor defeituoso força outros componentes e aumenta drasticamente o consumo de energia.
Seja você um profissional buscando aprimorar seus diagnósticos ou um usuário querendo entender melhor seu equipamento, este manual apresenta informações detalhadas sobre o motor ventilador ar condicionado, incluindo especificações técnicas, procedimentos de teste e critérios para substituição.
Sumário

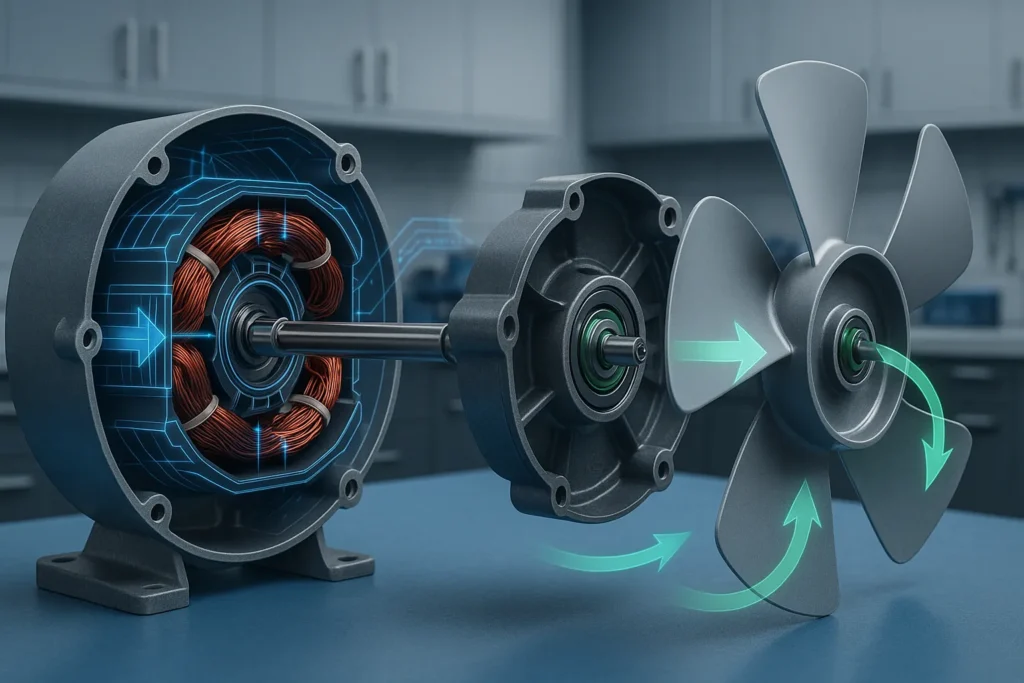

Anatomia e Funcionamento do Motor Ventilador
Tipos de Motor Ventilador Ar Condicionado
Existem diferentes tecnologias de motor ventilador ar condicionado, cada uma com características específicas:
1. Motor de Indução (PSC – Permanent Split Capacitor)
- Mais comum em splits convencionais
- Velocidade fixa determinada por capacitor
- Robusto mas menos eficiente
- Vida útil: 15.000-20.000 horas
- Identificação: 3 ou 4 fios (comum, velocidades, capacitor)
2. Motor DC Brushless (BLDC)
- Usado em inverters modernos
- Velocidade variável controlada eletronicamente
- 40% mais eficiente que PSC
- Vida útil: 30.000-40.000 horas
- Identificação: 4 a 6 fios com placa controladora
3. Motor EC (Electronically Commutated)
- Tecnologia premium
- Controle integrado de velocidade
- Máxima eficiência energética
- Autodiagnóstico de falhas
- Comunicação digital com placa principal
Componentes Críticos do Sistema
O motor ventilador ar condicionado trabalha em conjunto com outros elementos:
Hélice/Turbina:
- Material: Plástico ABS ou alumínio
- Balanceamento: crítico para vibração
- Ângulo das pás: define vazão de ar
- Diâmetro: proporcional à capacidade
Capacitor de Partida/Marcha:
- PSC: capacitor permanente (1,5 a 10μF)
- Tensão: 440VAC típico
- Tolerância: ±5%
- Falha comum: perda de capacitância
Rolamentos/Buchas:
- Tipo: blindados 608ZZ ou buchas bronze
- Lubrificação: graxa de lítio ou óleo
- Desgaste: principal causa de ruído
- Vida útil: 20.000 horas médio
Os 14 Sinais de Problemas no Motor
Sinais Sonoros (Problemas 1-5)
O motor ventilador ar condicionado comunica muitos problemas através de ruídos:
1. Zumbido sem Rotação
- Motor recebe energia mas não gira
- Capacitor defeituoso (70% dos casos)
- Rotor travado mecanicamente
- Teste: girar manualmente com equipamento desligado
2. Rangido Metálico
- Rolamentos desgastados ou sem lubrificação
- Eixo desalinhado
- Aumenta com a velocidade
- Solução: substituir rolamentos ou motor completo
3. Vibração Excessiva
- Hélice desbalanceada (sujeira ou dano)
- Fixação frouxa do motor
- Eixo empenado
- Diagnóstico: verificar visualmente e com tacômetro
4. Cliques Intermitentes
- Relé tentando acionar motor
- Protetor térmico atuando
- Problema na placa de controle
- Gravidade: alto risco de queima
5. Assobio Agudo
- Correia frouxa (modelos antigos)
- Interferência eletromagnética
- Frequência PWM audível (inverters)
- Solução varia conforme tipo

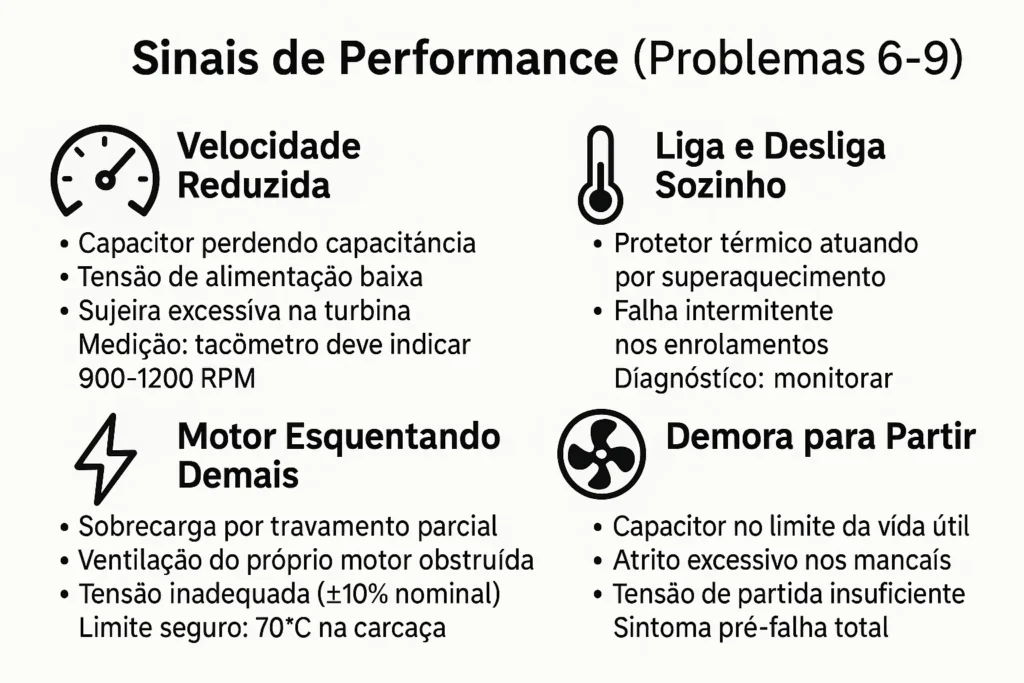

Sinais de Performance (Problemas 6-9)
Alterações no desempenho indicam falhas no motor ventilador ar condicionado:
6. Velocidade Reduzida
- Capacitor perdendo capacitância
- Tensão de alimentação baixa
- Sujeira excessiva na turbina
- Medição: tacômetro deve indicar 900-1200 RPM
7. Motor Esquentando Demais
- Sobrecarga por travamento parcial
- Ventilação do próprio motor obstruída
- Tensão inadequada (±10% nominal)
- Limite seguro: 70°C na carcaça
8. Liga e Desliga Sozinho
- Protetor térmico atuando por superaquecimento
- Falha intermitente nos enrolamentos
- Problema na placa inversora (BLDC)
- Diagnóstico: monitorar continuidade
9. Demora para Partir
- Capacitor no limite da vida útil
- Atrito excessivo nos mancais
- Tensão de partida insuficiente
- Sintoma pré-falha total
Sinais Elétricos (Problemas 10-14)
Medições elétricas revelam problemas no motor ventilador ar condicionado:
10. Consumo Excessivo de Corrente
- Normal: 0,5A a 2A conforme potência
- Excesso indica travamento parcial
- Medir com alicate amperímetro
- Aumento de 30% = substituir
11. Resistência Alterada dos Enrolamentos
- Medir entre comum e velocidades
- Valores devem ser proporcionais
- Infinito = bobina aberta
- Muito baixo = curto-circuito
12. Fuga para Carcaça
- Teste com megôhmetro 500V
- Mínimo aceitável: 1MΩ
- Causa choque elétrico
- Motor deve ser substituído
13. Desarme do Disjuntor
- Curto-circuito interno
- Sobrecarga mecânica
- Partir sempre pelo motor
- Isolar motor e testar circuito
14. Não Responde ao Controle
- Problema pode ser placa ou motor
- Testar alimentação direta
- Verificar sinais de comando
- BLDC: verificar comunicação
Diagnóstico Profissional Passo a Passo
Ferramentas Necessárias
Para diagnosticar corretamente o motor ventilador ar condicionado:
Essenciais:
- Multímetro true RMS
- Alicate amperímetro
- Megôhmetro 500V
- Capacímetro digital
- Chaves isoladas
- EPIs completos
Recomendadas:
- Tacômetro laser
- Termômetro infravermelho
- Osciloscópio (para PWM)
- Analisador de vibração
- Câmera térmica
Procedimento de Teste Completo
1. Inspeção Visual
- Estado dos cabos e conexões
- Sinais de superaquecimento
- Sujeira ou obstruções
- Integridade da hélice
2. Teste de Continuidade
Motor PSC típico:
Comum - Alta: 50-100Ω
Comum - Média: 70-150Ω
Comum - Baixa: 100-200Ω
Entre velocidades: soma das anteriores3. Teste de Isolamento
- Megôhmetro 500V por 60 segundos
- Entre bobinas e carcaça
- Mínimo 1MΩ, ideal >10MΩ
- Umidade afeta leitura
4. Teste do Capacitor
- Descarregar com resistor 10kΩ
- Medir capacitância
- Tolerância máxima ±10%
- Verificar estufamento
5. Teste Dinâmico
- Corrente em cada velocidade
- Temperatura após 15 minutos
- Ruído e vibração
- Resposta aos comandos
Soluções para Cada Tipo de Defeito
Reparo vs Substituição
Decisão crítica sobre o motor ventilador ar condicionado:
Quando Reparar:
- Apenas capacitor defeituoso
- Falta de lubrificação
- Conexões frouxas
- Motor com menos de 3 anos
Quando Substituir:
- Bobinas queimadas
- Eixo empenado
- Rolamentos internos gastos
- Custo reparo >60% do novo
Substituição do Capacitor
Problema mais comum no motor ventilador ar condicionado:
Procedimento Correto:
- Desligar energia e descarregar capacitor
- Fotografar ligações originais
- Remover capacitor defeituoso
- Instalar novo com mesma especificação
- Valores típicos: 1,5μF a 10μF / 440VAC
Dica Profissional:
- Sempre use capacitor de marcha, não de partida
- CBB61 é o modelo mais comum
- Marca influencia durabilidade
Lubrificação e Manutenção
Prolongar vida útil do motor ventilador ar condicionado:
Motores com Porta de Lubrificação:
- Localizar orifícios (geralmente tampados)
- Limpar área ao redor
- Aplicar 3-5 gotas de óleo SAE 20
- Não exagerar – excesso atrai sujeira
- Repetir a cada 6 meses
Motores Selados:
- Não possuem manutenção
- Vida útil predeterminada
- Substituir ao primeiro sinal de ruído
Balanceamento da Hélice
Vibração excessiva no motor ventilador ar condicionado:
Método Profissional:
- Remover hélice com cuidado
- Limpar completamente
- Verificar empenos ou rachaduras
- Balancear estaticamente
- Adicionar peso se necessário (clips)
Teste de Campo:
- Apoiar eixo horizontalmente
- Hélice não deve tender para lado algum
- Pequenos ajustes fazem grande diferença
Especificações Técnicas por Capacidade
Tabela de Referência Motor Ventilador Ar Condicionado
| BTUs | Potência Motor | RPM Nominal | Capacitor | Corrente |
|---|---|---|---|---|
| 9.000 | 35-50W | 900-1050 | 2-3μF | 0,4-0,6A |
| 12.000 | 50-70W | 950-1100 | 3-4μF | 0,6-0,8A |
| 18.000 | 70-120W | 1000-1150 | 4-6μF | 0,8-1,2A |
| 24.000 | 120-185W | 1050-1200 | 6-8μF | 1,2-1,8A |
| 30.000 | 185-250W | 1100-1250 | 8-10μF | 1,8-2,5A |
Códigos e Modelos Universais
Referências comuns de motor ventilador ar condicionado:
YDK Series (Mais comum):
- YDK-35-6: 35W, 6 polos
- YDK-50-6T: 50W, 6 polos, 3 velocidades
- YDK-120-6A: 120W, 6 polos, alta eficiência
RPG Series (Premium):
- RPG-20: DC Brushless 20W
- RPG-15Z: DC com controle integrado
- RPG-40H: Alta pressão estática
Problemas Específicos por Marca
Samsung/LG (Inverter)
O motor ventilador ar condicionado nestes modelos:
- Usa motor BLDC com placa controladora
- Erro comum: falha de comunicação
- Código F1/F2 relacionado ao motor
- Verificar flat cable de 4 vias
Midea/Springer
Características do motor ventilador ar condicionado:
- Motor PSC tradicional robusto
- Capacitor externo fácil acesso
- Problema comum: oxidação conectores
- Peças genéricas compatíveis
Fujitsu/Daikin
Tecnologia avançada no motor ventilador ar condicionado:
- Motor DC de alta eficiência
- Diagnóstico por LED piscando
- Requer ferramenta especial
- Custo elevado de reposição
Instalação e Substituição Correta
Procedimento de Troca Completo
Substituindo o motor ventilador ar condicionado:
Preparação:
- Desligar disjuntor específico
- Aguardar 5 minutos (capacitores)
- Remover tampa da evaporadora
- Fotografar todas conexões
- Preparar ferramentas adequadas
Remoção:
- Soltar turbina (trava ou parafuso Allen)
- Desconectar fios marcando posições
- Remover suporte do motor (3-4 parafusos)
- Cuidado com sensor de temperatura
- Verificar estado do suporte
Instalação do Novo:
- Comparar especificações (crítico!)
- Transferir suporte se necessário
- Fixar motor alinhado
- Reconectar fios conforme foto
- Instalar turbina balanceada
- Testar antes de fechar
Cuidados Especiais
Evitar problemas futuros no motor ventilador ar condicionado:
Alinhamento:
- Eixo perfeitamente horizontal
- Folga uniforme da turbina
- Sem tocar na carcaça
- Rotação livre manual
Conexões Elétricas:
- Terminais bem crimpados
- Isolamento reforçado
- Prensa-cabos adequados
- Capacitor bem fixado
Manutenção Preventiva
Cronograma Residencial
Cuidados com o motor ventilador ar condicionado:
Mensal:
- Verificar ruídos anormais
- Observar velocidade do ar
- Limpar filtros (afeta motor)
Trimestral:
- Lubrificar se aplicável
- Verificar temperatura do motor
- Limpar turbina com pincel
Anual:
- Medir corrente consumida
- Testar capacitor
- Apertar conexões
- Verificar balanceamento
Cronograma Comercial/Industrial
Uso intenso do motor ventilador ar condicionado:
Quinzenal:
- Inspeção visual e sonora
- Registro de anomalias
- Limpeza básica
Mensal:
- Medições elétricas
- Lubrificação programada
- Análise de tendências
Semestral:
- Substituição preventiva capacitores
- Análise vibracional
- Termografia completa
Economia e Eficiência
Impacto no Consumo
Um motor ventilador ar condicionado defeituoso afeta:
Aumento de Consumo:
- Motor travando: +40% energia
- Capacitor fraco: +20% energia
- Sujeira excessiva: +15% energia
- Desbalanceamento: +10% energia
Cálculo de Prejuízo:
Motor 100W com defeito:
Consumo extra: 40W
Uso 8h/dia: 320Wh/dia
Mensal: 9,6 kWh extras
Custo: R$ 8,16/mês
Anual: R$ 97,92Upgrade para Motor EC
Modernizar o motor ventilador ar condicionado:
Vantagens Motor EC:
- 50% economia energia
- Controle preciso velocidade
- Menor ruído operação
- Vida útil 2x maior
- Autodiagnóstico
Análise Investimento:
- Custo motor EC: R$ 450-800
- Economia mensal: R$ 15-25
- Retorno: 24-36 meses
- Benefícios adicionais: conforto
FAQ - Perguntas Frequentes
Para verificar se o motor ventilador ar condicionado está queimado, teste a continuidade das bobinas com multímetro – deve haver resistência entre 50-200Ω entre comum e cada velocidade. Se marcar infinito, está aberto. Verifique também isolamento com megôhmetro. Outros sinais: não gira mesmo com capacitor bom, cheiro de queimado, ou aquecimento excessivo.
O capacitor do motor ventilador ar condicionado deve ter a mesma capacitância (μF) e tensão do original. Geralmente varia de 1,5μF a 10μF com 440VAC. Nunca use capacitor de partida (eletrolítico). O valor está impresso no capacitor antigo ou manual do aparelho. Usar valor errado causa superaquecimento ou baixo rendimento.
Ruído no motor ventilador ar condicionado NÃO é normal e indica problemas: rolamentos gastos (rangido), falta lubrificação (chiado), desbalanceamento (vibração), ou capacitor fraco (zumbido). Pequeno ruído de funcionamento é aceitável, mas qualquer som alto ou diferente requer verificação imediata para evitar danos maiores.
Sim, mas apenas motores com porta de lubrificação podem ser lubrificados. Use 3-5 gotas de óleo SAE 20 nos pontos indicados a cada 6 meses. Motores selados (maioria dos modernos) não aceitam lubrificação externa. Excesso de óleo atrai sujeira e pode danificar o motor. Na dúvida, consulte manual.
O custo para trocar motor ventilador ar condicionado varia: motor genérico R$ 150-300, original R$ 250-500, mão de obra R$ 150-300. Total médio: R$ 400-800 dependendo da capacidade e marca. Motores DC inverter custam mais. Compare com valor do aparelho novo antes de decidir.
Conclusão
O motor ventilador ar condicionado é fundamental para o funcionamento eficiente e econômico do sistema de climatização. Os 14 sinais de alerta apresentados neste guia permitem identificar problemas antes que se tornem falhas catastróficas, economizando dinheiro e evitando desconforto nos momentos mais críticos.
Para técnicos, dominar o diagnóstico e reparo do motor ventilador ar condicionado significa oferecer um serviço mais completo e conquistar a confiança dos clientes através de soluções precisas e duradouras. O conhecimento detalhado sobre diferentes tecnologias de motores, procedimentos de teste e critérios de substituição diferencia o profissional no mercado.
Usuários que compreendem os sinais de problemas no motor ventilador ar condicionado podem agir preventivamente, realizando manutenções simples e acionando assistência técnica no momento adequado, antes que pequenos defeitos se transformem em grandes prejuízos.
Para mais conteúdo técnico especializado sobre refrigeração e ar condicionado, visite Refrimaq.org. Compartilhe este guia com técnicos e usuários que precisam entender melhor sobre motor ventilador ar condicionado e seus cuidados essenciais!
