Instalação de Ar Condicionado Split: 12 Erros Fatais que Queimam o Aparelho

A instalação de ar condicionado é um processo técnico complexo que, quando mal executado, pode resultar em prejuízos de milhares de reais. Um erro aparentemente simples durante a instalação pode queimar o compressor, danificar a placa eletrônica ou reduzir drasticamente a vida útil do equipamento. Este guia técnico foi desenvolvido para evitar os 12 erros mais graves e caros que ocorrem durante o processo.

Seja você um proprietário contratando o serviço ou um técnico realizando a instalação de ar condicionado, conhecer estes erros fatais é fundamental. Estatísticas mostram que 40% dos defeitos em ar condicionado nos primeiros 2 anos são causados por instalação inadequada, não por problemas de fabricação.

Este manual aborda desde erros básicos de posicionamento até falhas técnicas complexas de vácuo e carga de gás. Cada erro apresentado inclui as consequências, como identificar e, mais importante, como evitar. Afinal, uma instalação de ar condicionado bem executada garante eficiência energética, durabilidade e economia a longo prazo.

Erro Fatal 1: Dimensionamento Incorreto do Disjuntor e Fiação

O Problema que Queima em Silêncio

O subdimensionamento elétrico é responsável por 25% das falhas precoces em instalação de ar condicionado. Muitos instaladores calculam apenas pela potência nominal, ignorando fatores críticos.

Cálculo correto do disjuntor:

Idisjuntor = (Potência em W / Tensão) × 1,25

Exemplo 12.000 BTUs (3.520W em 220V):
I = 3.520 / 220 = 16A
Disjuntor = 16 × 1,25 = 20A

Tabela de Dimensionamento Completa:

BTUs	Potência (W)	Corrente 220V	Disjuntor	Cabo Mínimo
9.000	2.650	12A	16A	2,5mm²
12.000	3.520	16A	20A	2,5mm²
18.000	5.280	24A	32A	4,0mm²
24.000	7.040	32A	40A	6,0mm²
30.000	8.800	40A	50A	10,0mm²

Consequências do subdimensionamento:

Aquecimento excessivo da fiação
Disparos constantes do disjuntor
Queima da placa eletrônica
Risco de incêndio
Perda de garantia

Como Evitar

Para técnicos:

Sempre meça a distância do quadro até o aparelho
Calcule queda de tensão (máx 4%)
Use cabo PP quando em canaleta externa
Instale disjuntor exclusivo curva C
Documente cálculos na OS

Para usuários:

Exija memorial de cálculo
Verifique se há disjuntor exclusivo
Confirme bitola do cabo usado
Guarde documentação da instalação

Erro Fatal 2: Vácuo Inadequado ou Inexistente

A Morte Lenta do Compressor

A falta de vácuo adequado na instalação de ar condicionado é responsável por 30% das queimas de compressor nos primeiros 5 anos.

Por que o vácuo é crítico:

Remove umidade do sistema
Elimina gases não condensáveis
Previne formação de ácido
Evita congelamento interno
Protege óleo do compressor

Procedimento correto de vácuo:

Conecte a bomba de vácuo ao manifold
Abra registros das válvulas de serviço
Ligue a bomba por tempo adequado:
- Até 18.000 BTUs: mínimo 15 minutos
- 24.000 BTUs: mínimo 20 minutos
- 30.000+ BTUs: mínimo 30 minutos
Desligue a bomba e observe o vacuômetro
Aguarde 5 minutos – não pode subir pressão
Nível ideal: 500 microns ou menos

Erros comuns:

Usar compressor como bomba de vácuo
Tempo insuficiente de vácuo
Não usar vacuômetro
Vácuo com manifold contaminado

Identificando Vácuo Mal Feito

Sintomas no curto prazo:

Pressão de sucção baixa
Superaquecimento anormal
Formação excessiva de gelo
Ruídos no compressor

Danos no longo prazo:

Carbonização do óleo
Corrosão interna (ácido)
Travamento do compressor
Vazamentos por corrosão

Erro Fatal 3: Carga de Gás Incorreta

Muito ou Pouco, Ambos Destroem

A carga incorreta de gás em instalação de ar condicionado causa 20% das falhas prematuras e é um dos erros mais comuns.

Consequências da carga excessiva:

Pressão de descarga muito alta
Retorno de líquido ao compressor
Queima por sobrecarga
Consumo excessivo de energia

Consequências da carga insuficiente:

Superaquecimento do compressor
Lubrificação deficiente
Capacidade reduzida
Desgaste prematuro

Método Correto de Carga

Por peso (mais preciso):

Faça vácuo completo
Pese o cilindro antes
Adicione quantidade especificada:
- Manual indica carga total
- Já vem pré-carga na unidade externa
- Adicione apenas o complemento

Cálculo de adicional por metro:

Adicional = metros de tubulação × gramas/metro
Exemplo: 5m × 20g/m = 100g adicional

Por instrumentos (requer experiência):

Superaquecimento: 5-7°C
Sub-resfriamento: 3-5°C
Pressões conforme tabela do fabricante
Temperatura ambiente influencia

Erro Fatal 4: Dreno Mal Dimensionado ou Instalado

A Água que Destrói Silenciosamente

Problemas no dreno durante instalação de ar condicionado causam desde gotejamentos até queima de componentes eletrônicos.

Especificações técnicas do dreno:

Diâmetro mínimo: 20mm (3/4″)
Inclinação: 2% mínimo (2cm/metro)
Sem reduções ao longo do percurso
Sifão quando necessário

Erros graves de instalação:

Mangueira sanfonada – acumula sujeira
Subidas no percurso – água retorna
Emendas mal vedadas – vazamentos
Dreno compartilhado – retorno de odores
Sem isolamento térmico – condensação externa

Teste e Verificação

Teste obrigatório pós-instalação:

Despeje 500ml de água na bandeja
Deve escoar em menos de 30 segundos
Verifique todo o percurso
Confirme ausência de vazamentos

Instalação ideal:

Use tubo PVC rígido sempre que possível
Isole termicamente em ambientes fechados
Instale “T” de limpeza a cada 3 metros
Termine em local com ralo ou área externa

Erro Fatal 5: Posicionamento Incorreto das Unidades

Eficiência Comprometida desde o Início

O posicionamento errado na instalação de ar condicionado pode reduzir a eficiência em até 40% e causar falhas prematuras.

Evaporadora (Unidade Interna)

Altura ideal:

Mínimo: 1,80m do piso
Máximo: 2,50m do piso
Distância do teto: mínimo 15cm
Laterais: mínimo 15cm livres

Locais proibidos:

Sobre a cama (desconforto)
Atrás de cortinas (obstrução)
Próximo a fontes de calor
Em cantos sem circulação

Fluxo de ar ideal:

Não direcionar para pessoas
Permitir circulação pelo ambiente
Evitar obstáculos frontais
Considerar layout dos móveis

Condensadora (Unidade Externa)

Requisitos críticos:

Área ventilada e sombreada
Base nivelada e firme
Espaços mínimos:
- Frontal: 50cm
- Traseira: 20cm
- Laterais: 30cm
- Superior: sem obstrução

Evitar sempre:

Sol direto o dia todo
Locais com poeira excessiva
Próximo a janelas de vizinhos
Áreas de acúmulo de folhas

Erro Fatal 6: Isolamento Térmico Deficiente

O Desperdício Invisível

A falta de isolamento adequado na instalação de ar condicionado causa perda de 15-20% da capacidade e condensação destrutiva.

Especificações do isolamento:

Espessura mínima: 9mm
Tipo: Polietileno expandido
Densidade: 25-30 kg/m³
Resistência UV para áreas externas

Pontos críticos:

Toda a tubulação de cobre
Conexões e curvas
Válvulas de serviço
Passagens em paredes
Dreno em ambientes climatizados

Técnica Profissional

Instalação correta:

Use isolamento tubular do diâmetro correto
Cole emendas com fita específica
Não estique o material
Sobreponha 5cm nas emendas
Proteja com fita de PVC externa

Acabamento externo:

Fita de PVC branca ou alumínio
Canaleta quando em áreas visíveis
Proteção UV obrigatória
Vedação em passagens

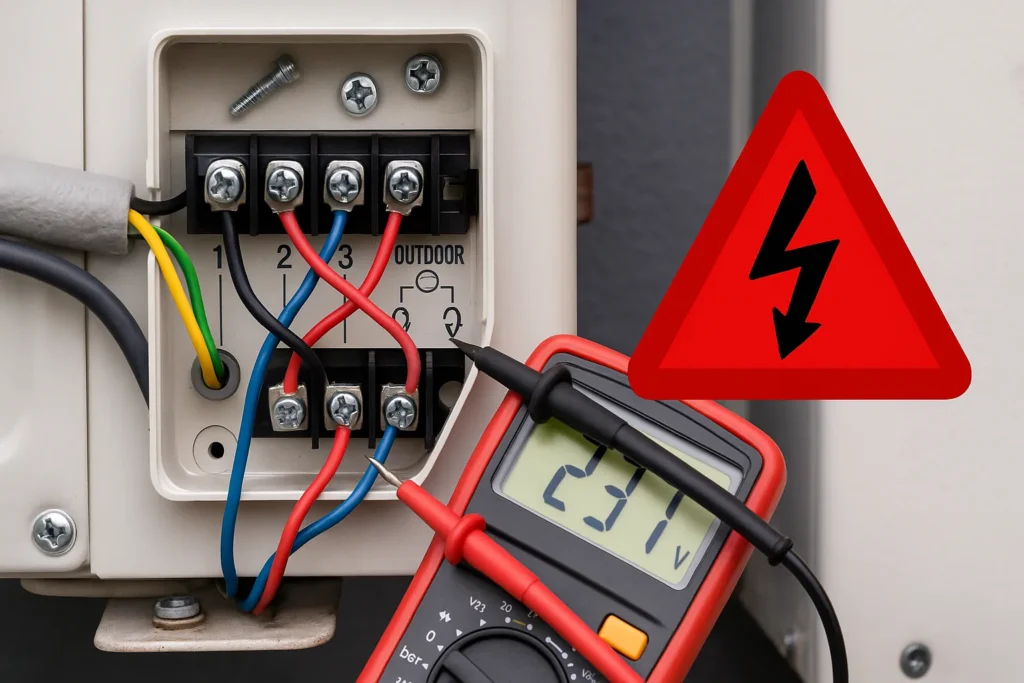

Erro Fatal 7: Interligação Elétrica Incorreta

Quando a Comunicação Falha

Erros na interligação durante instalação de ar condicionado causam desde mau funcionamento até queima de placas.

Cabo de interligação correto:

Mínimo 4 vias para splits convencionais
1,5mm² até 15 metros
2,5mm² acima de 15 metros
Blindado em áreas com interferência

Conexões padrão:

Terminal	Função	Cor Usual
L1/L	Fase	Preto/Marrom
N	Neutro	Azul
S/C	Comunicação	Branco
Terra	Aterramento	Verde/Amarelo

Erros fatais:

Inverter fase e neutro
Não conectar o terra
Emendas mal isoladas
Cabo subdimensionado
Passar junto com energia

Teste e Conferência

Antes de energizar:

Confira com multímetro continuidade
Verifique isolação entre vias
Confirme correspondência dos terminais
Teste aterramento (<10Ω)

Erro Fatal 8: Fixação Inadequada dos Suportes

O Perigo que Cai do Céu

Suportes mal instalados em instalação de ar condicionado podem causar desde vibrações até acidentes graves.

Condensadora – Especificações:

Suporte galvanizado a fogo
Parafusos 10mm com bucha 12mm
Mão francesa reforçada
Coxins de borracha obrigatórios

Cálculo de carga:

Peso total = Peso unidade + 30% segurança
Exemplo: 40kg + 12kg = 52kg por suporte
Usar 2 suportes = 26kg cada

Evaporadora – Fixação:

Mínimo 4 pontos de fixação
Buchas 8mm em alvenaria
Parafusos autobrocantes em gesso
Verificar prumo e nível

Teste de Segurança

Verificação obrigatória:

Balance levemente a unidade
Não deve haver folgas
Verifique após 30 dias
Reaperte se necessário

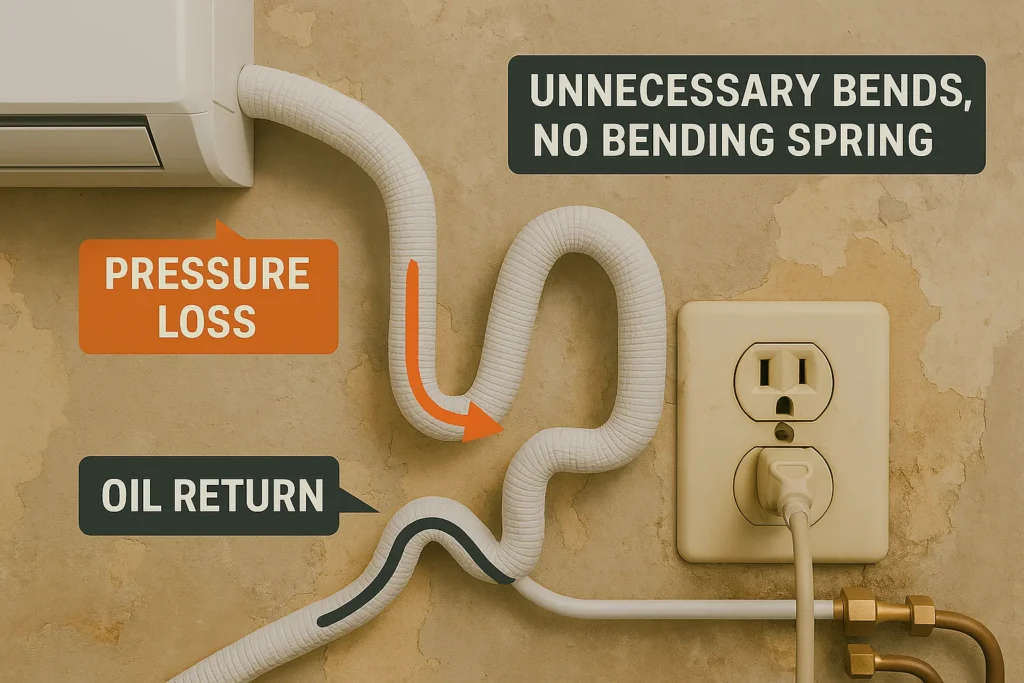

Erro Fatal 9: Tubulação com Curvas Excessivas

O Caminho Tortuoso que Mata

Curvas desnecessárias na instalação de ar condicionado aumentam perda de carga e reduzem vida útil do compressor.

Regras técnicas:

Máximo 4 curvas de 90° no total
Raio mínimo: 10x diâmetro do tubo
Evitar cotovelos, usar curvas longas
Menor distância possível

Impactos das curvas excessivas:

Perda de pressão
Retorno deficiente de óleo
Maior consumo energético
Ruídos na tubulação

Técnicas Profissionais

Dobra correta de tubos:

Use curvador de tubos apropriado
Nunca dobre com as mãos
Suporte o tubo adequadamente
Verifique se não amassou

Quando usar conexões:

Apenas quando inevitável
Solda prata obrigatória
Nitrogênio durante soldagem
Teste de pressão após

Erro Fatal 10: Não Fazer Teste de Pressão

A Bomba-Relógio Instalada

Pular o teste de pressão na instalação de ar condicionado é assinar atestado de problemas futuros.

Procedimento correto:

Pressurize com nitrogênio seco
Pressão de teste: 250-300 PSI
Tempo mínimo: 24 horas ideal, 2 horas mínimo
Queda aceitável: zero
Use manômetro de precisão

O que o teste revela:

Micro vazamentos
Soldas defeituosas
Conexões mal apertadas
Tubos danificados

Documentação do Teste

Registre sempre:

Pressão inicial e final
Temperatura ambiente
Horário início e fim
Responsável pelo teste
Entregue cópia ao cliente

Erro Fatal 11: Start-up Sem Verificações

A Pressa que Sai Cara

Ligar o equipamento sem verificações completas após instalação de ar condicionado causa 10% das falhas na primeira semana.

Checklist pré-start:

Medições obrigatórias:

Tensão: fase-fase e fase-neutro
Corrente: de partida e operação
Pressões: sucção e descarga
Temperaturas: insuflamento e retorno
Superaquecimento: 5-7°C

Primeiro Funcionamento

Sequência segura:

Ligue em modo ventilação primeiro
Verifique ruídos anormais
Ative refrigeração gradualmente
Monitore por 15 minutos
Registre todos parâmetros

Erro Fatal 12: Falta de Orientação ao Cliente

O Erro que Volta como Chamado

Não orientar o cliente após instalação de ar condicionado gera insatisfação e chamados desnecessários.

Orientações essenciais:

Temperatura ideal: 23-24°C
Limpeza dos filtros: quinzenal
Não bloquear saídas de ar
Aguardar 3 minutos para religar
Portas e janelas fechadas

Demonstrações práticas:

Como limpar filtros
Usar controle remoto
Identificar códigos erro
Reset básico
Quando chamar técnico

Documentação Entregue

Kit completo:

Manual do usuário
Certificado de instalação
Garantia dos serviços
Telefones de contato
Plano de manutenção

Custos de uma Instalação Profissional

Investimento vs. Economia

Uma instalação de ar condicionado profissional custa mais, mas economiza no longo prazo:

Tabela de valores médios (2024):

BTUs	Instalação Básica	Instalação Premium
9.000	R$ 400-600	R$ 700-900
12.000	R$ 500-700	R$ 800-1.100
18.000	R$ 600-900	R$ 1.000-1.400
24.000	R$ 800-1.200	R$ 1.300-1.800

O que diferencia:

Materiais de qualidade superior
Garantia estendida
Documentação completa
Visita de retorno
Suporte pós-venda

Manutenção Pós-Instalação

Garantindo a Longevidade

Após uma instalação de ar condicionado correta, a manutenção adequada é fundamental:

Cronograma ideal:

15 dias: Primeira revisão
3 meses: Limpeza completa
6 meses: Verificação de gás
1 ano: Manutenção geral

Sinais de problemas:

Redução na capacidade
Ruídos diferentes
Odores estranhos
Consumo aumentado
Vazamentos

FAQ - Perguntas Frequentes

Quanto tempo demora uma instalação de ar condicionado completa?

Uma instalação de ar condicionado profissional demora entre 3 a 6 horas, dependendo da complexidade. Split 9.000-12.000 BTUs: 3-4 horas. Modelos maiores ou instalações complexas: 5-6 horas. Isso inclui furações, passagem de tubulação, conexões, vácuo, testes e start-up. Instalações muito rápidas geralmente pulam etapas importantes.

Posso fazer a pré-instalação de ar condicionado durante a obra?

Sim, a pré-instalação durante obra é ideal. Permite embutir tubulações, cabos e dreno nas paredes. Instale caixas de passagem, dreno com tubo PVC, eletrodutos para cabos, pontos de força exclusivos. Deixe pontas de tubulação vedadas e identificadas. Isso resulta em instalação mais limpa e econômica depois.

Qual a distância máxima entre evaporadora e condensadora?

A distância máxima varia por modelo, geralmente 15-20 metros horizontal e 10 metros vertical. Acima disso: perda de eficiência, necessidade de adicionar gás, possível retorno inadequado de óleo. Sempre consulte manual específico. Quanto menor a distância, melhor o desempenho e menor o custo de instalação.

É necessário aterramento na instalação de ar condicionado?

Sim, aterramento é obrigatório e fundamental para segurança. Protege contra choques elétricos, descargas atmosféricas, melhora funcionamento eletrônico. Deve ter resistência menor que 10 ohms. Conecte no terminal específico, nunca use neutro como terra. Falta de aterramento pode causar queima de placa e perda de garantia.

Posso aproveitar a tubulação de ar condicionado antigo?

Depende do estado e compatibilidade. Verifique: diâmetros compatíveis (1/4″ e 1/2″, 1/4″ e 5/8″, etc), ausência de amassados ou corrosão, limpeza interna (flush necessário), comprimento adequado. Se houver dúvidas, substitua. Economia pequena não compensa risco de problemas. Sempre faça novo vácuo e testes.

Conclusão

A instalação de ar condicionado é um investimento significativo que merece ser protegido através de um serviço técnico de qualidade. Os 12 erros fatais apresentados neste guia são responsáveis pela maioria das falhas prematuras e podem transformar um equipamento novo em sucata em poucos meses.

Para proprietários, a mensagem é clara: não economize na instalação. O barato pode sair muito caro quando resulta em queima de compressor ou perda de garantia. Exija profissionais qualificados, questione procedimentos, solicite documentação e não aceite gambiarras. Uma instalação de ar condicionado bem feita dura décadas.

Para técnicos, este guia reforça a importância do profissionalismo e conhecimento técnico. Cada etapa pulada, cada procedimento simplificado, coloca em risco não apenas o equipamento, mas sua reputação profissional. Invista em ferramentas adequadas, mantenha-se atualizado e nunca comprometa a qualidade por pressão de tempo ou preço.

Lembre-se: o ar condicionado moderno é um equipamento sofisticado que exige instalação de ar condicionado igualmente sofisticada. Não há espaço para improvisações quando se trata de conforto térmico, eficiência energética e segurança.

Para mais conteúdo técnico especializado, manuais de instalação e cursos profissionalizantes, visite Refrimaq.org. Compartilhe este guia com amigos que estão pensando em instalar ar condicionado ou com técnicos que buscam aprimoramento profissional. A informação correta é o primeiro passo para uma instalação de ar condicionado perfeita!
