O fogão industrial é um dos equipamentos mais essenciais em ambientes de cozinha profissional, representando o coração operacional de restaurantes, hotéis, refeitórios empresariais e eventos de grande porte. Para técnicos e profissionais da área de manutenção, dominar os aspectos técnicos do fogão industrial é uma oportunidade de expandir serviços e atender um mercado em constante crescimento.
Neste guia técnico completo da Refrimaq, abordaremos em detalhes as características construtivas, funcionamento, instalação correta, manutenção preventiva e soluções para os problemas mais comuns encontrados em diferentes modelos de fogão industrial. Seja você um técnico experiente buscando se especializar ou um profissional iniciante querendo expandir seu conhecimento, este material foi desenvolvido para ser uma referência completa sobre o tema.
Sumário

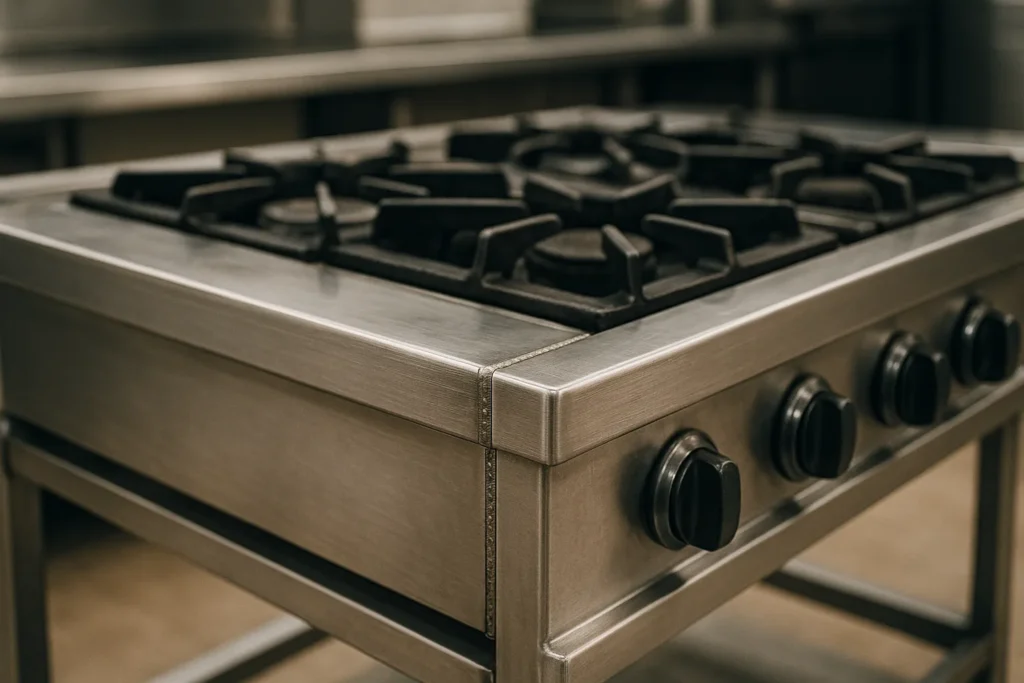

O Que é um Fogão Industrial: Aspectos Técnicos e Construtivos
O fogão industrial é um equipamento de cocção profissional projetado para suportar uso intensivo em ambientes comerciais. Diferentemente dos fogões domésticos, o fogão industrial apresenta características técnicas específicas que garantem sua durabilidade, potência e desempenho superior:
Materiais e Construção
A estrutura de um fogão industrial é tipicamente fabricada com:
- Aço carbono: Utilizado com tratamento anticorrosivo e pintura eletrostática em modelos de entrada
- Aço inoxidável AISI 304: Encontrado em modelos premium, oferece maior resistência à corrosão e durabilidade
- Ferro fundido: Presente nas grelhas e queimadores, proporciona maior resistência térmica e distribuição uniforme do calor
Os componentes são dimensionados para resistir a altas temperaturas e impactos constantes, com espessuras que variam de 1,5mm a 3mm, dependendo do modelo e fabricante do fogão industrial.
Especificações Técnicas Padrão
Um fogão industrial típico apresenta as seguintes especificações:
- Potência térmica: Entre 5.000 kcal/h e 15.000 kcal/h por queimador
- Pressão de trabalho: 2,8 kPa (alta pressão) ou 0,5 a 1,5 kPa (baixa pressão)
- Temperatura máxima: Capacidade de atingir até 500°C na superfície dos queimadores
- Consumo de gás: Varia de 0,5 kg/h a 1,5 kg/h por queimador em uso contínuo
Estas características técnicas fazem do fogão industrial um equipamento muito mais robusto que seus equivalentes domésticos, sendo capaz de operar por até 16 horas diárias sem perda significativa de desempenho.

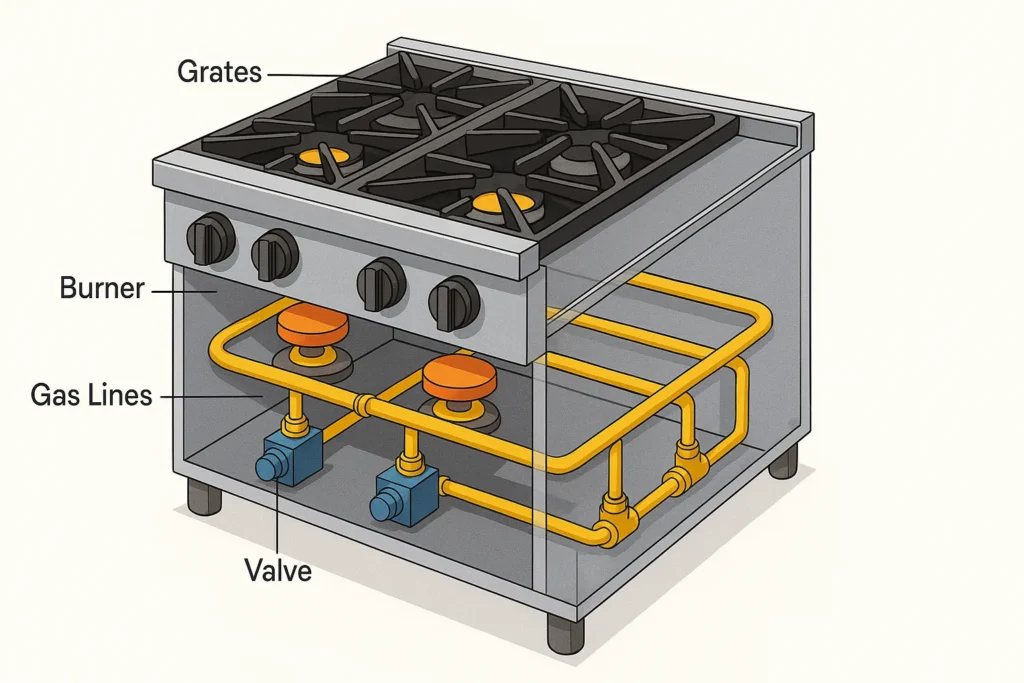

Componentes Principais e Funcionamento Técnico
Para o técnico que realiza manutenção, é fundamental conhecer em detalhes os componentes de um fogão industrial:
1. Sistema de Alimentação de Gás
- Registro de controle: Fabricado em latão ou bronze, controla o fluxo de gás para os queimadores
- Tubulação interna: Geralmente em cobre ou aço inoxidável, com diâmetros entre 3/8″ e 1/2″
- Injetores (bicos): Peças calibradas que direcionam o gás para os queimadores, com diferentes diâmetros conforme a potência desejada
2. Queimadores
Os queimadores são o coração funcional do fogão industrial e podem ser:
- Queimadores simples: Com potência entre 5.000 e 8.000 kcal/h
- Queimadores duplos: Com potência entre 10.000 e 15.000 kcal/h
- Queimadores tipo coroa: Utilizados em fogões de alta performance, com melhor distribuição de chama
Tecnicamente, os queimadores podem ser desmontados para limpeza e manutenção, sendo compostos por:
- Base de ferro fundido
- Difusor (chapéu) removível
- Venturi para mistura ar/gás
- Sistema de fixação à estrutura do fogão industrial
3. Sistema de Ignição
Dependendo do modelo, o fogão industrial pode apresentar:
- Acendimento manual: O mais comum em modelos básicos
- Acendimento automático por faísca: Com eletrodo de ignição e circuito piezoelétrico
- Acendimento eletrônico: Presente em modelos mais sofisticados, com controle por placa eletrônica
4. Estrutura de Suporte
- Pés niveladores: Fabricados em aço, com regulagem de altura entre 5 e 15 cm
- Estrutura inferior: Pode incluir bandeja coletora de resíduos e suporte para botijão em alguns modelos
- Mesa superior: Com reforços estruturais para suportar o peso de panelas industriais (até 50 kg por boca)
O funcionamento técnico do fogão industrial baseia-se no princípio da combustão controlada, onde o gás pressurizado (GLP ou natural) é misturado com ar no venturi dos queimadores, gerando a chama que será utilizada no processo de cocção.
Tipos de Fogão Industrial: Características Técnicas Específicas
Existem diversos modelos de fogão industrial no mercado, cada um com características técnicas próprias:
Fogão Industrial de Alta Pressão
Características técnicas específicas:
- Pressão de trabalho: 2,8 kPa (280 mmca)
- Regulador específico: Utiliza regulador de estágio único de alta pressão
- Consumo médio: 30% maior que o de baixa pressão, porém com maior potência térmica
- Aplicação ideal: Preparos que exigem alta temperatura, como frituras e grelhados
Detalhes técnicos importantes: Necessita de mangueira metálica específica para alta pressão, com resistência a até 10 kgf/cm².
Fogão Industrial de Baixa Pressão
Especificações técnicas:
- Pressão de trabalho: 0,5 a 1,5 kPa (50 a 150 mmca)
- Regulador: Utiliza regulador de estágio único convencional
- Consumo médio: Mais econômico em termos de gás
- Aplicação ideal: Cozimentos lentos, sopas, molhos e preparos que exigem controle preciso de temperatura
Observação técnica: Os injetores possuem orifícios maiores que os modelos de alta pressão, permitindo fluxo adequado mesmo com menor pressão.
Fogão Industrial com Forno Acoplado
Detalhes técnicos específicos:
- Sistema de dupla câmara: Isolamento térmico entre o forno e as bocas superiores
- Controle independente: Registros separados para forno e queimadores superiores
- Potência do forno: Geralmente entre 5.000 e 8.000 kcal/h
- Temperatura máxima do forno: Até 300°C em modelos profissionais
Consideração técnica: A calibração precisa do termostato do forno (quando presente) é essencial para o desempenho adequado deste tipo de fogão industrial.
Aplicações Profissionais do Fogão Industrial
O fogão industrial encontra aplicações em diversos ambientes profissionais, cada um com requisitos técnicos específicos:
Restaurantes e Hotéis
Nestes ambientes, o fogão industrial precisa oferecer:
- Alta performance durante picos de demanda (horários de refeição)
- Versatilidade para diferentes tipos de preparo
- Facilidade de limpeza para atender normas sanitárias
Recomendação técnica: Modelos com 4 a 6 bocas, combinando queimadores simples e duplos, idealmente com chapa acoplada.
Cozinhas Industriais e Refeitórios
Para estas aplicações, o fogão industrial deve apresentar:
- Robustez para operação contínua (até 16 horas diárias)
- Alta potência para preparos em grandes quantidades
- Facilidade de manutenção preventiva
Especificação ideal: Fogões de alta pressão com estrutura totalmente em aço inox AISI 304, com bandeja coletora removível e pés com altura regulável.
Food Trucks e Eventos
Em aplicações móveis, o fogão industrial precisa considerar:
- Compactação e leveza relativa
- Facilidade de instalação e desinstalação
- Compatibilidade com sistemas de GLP em botijões P13 ou P45
Recomendação técnica: Modelos de 2 a 4 bocas com estrutura reforçada mas compacta, preferencialmente com proteção lateral contra vento.
Como Escolher o Fogão Industrial: Análise Técnica
Para orientar clientes ou selecionar o modelo ideal para um ambiente específico, o técnico deve avaliar:
Demanda e Volume de Produção
- Baixa demanda (até 100 refeições/dia): Fogões de 2 a 4 bocas, com queimadores simples
- Média demanda (100 a 300 refeições/dia): Fogões de 4 a 6 bocas, com combinação de queimadores simples e duplos
- Alta demanda (mais de 300 refeições/dia): Fogões modulares ou múltiplos fogões de 6 bocas com queimadores de alta potência
Tipo de Gás Disponível
- GLP (gás liquefeito de petróleo): Mais comum, exige verificação da disponibilidade de botijões ou tanques estacionários
- Gás natural: Necessita de conversão específica dos injetores e queimadores do fogão industrial
Nota técnica importante: A conversão entre gás GLP e natural exige a troca dos injetores por modelos com diâmetros específicos para cada tipo de gás, além de ajustes nos registros de controle de fluxo.
Espaço e Infraestrutura
- Distância segura: Mínimo de 15 cm das paredes laterais e 30 cm de materiais inflamáveis
- Ventilação: Necessidade de exaustão dimensionada para a capacidade total do fogão industrial (aproximadamente 400 m³/h por queimador)
- Piso: Deve ser nivelado e resistente a altas temperaturas
Instalação Técnica e Segurança do Fogão Industrial
A instalação correta de um fogão industrial é fundamental para seu funcionamento seguro e eficiente:
Requisitos de Instalação
- Rede de gás adequada:
- Tubulação dimensionada conforme a potência total do fogão
- Para GLP: tubulação de cobre ou ferro galvanizado com diâmetro mínimo de 1/2″
- Para Gás Natural: tubulação com diâmetro mínimo de 3/4″
- Reguladores de pressão:
- Alta pressão: Regulador de 2º estágio com saída a 2,8 kPa
- Baixa pressão: Regulador convencional com saída entre 0,5 e 1,5 kPa
- Conexões e acessórios:
- Mangueiras apropriadas (metálicas para alta pressão)
- Abraçadeiras de aço inox ou latão
- Fita de vedação específica para gás (veda-rosca amarela)
Procedimento de Instalação Segura
- Posicionamento:
- Nivelar o equipamento utilizando os pés reguláveis
- Garantir espaçamento mínimo de paredes e outros equipamentos
- Conexão de gás:
- Verificar ausência de vazamentos com solução espumante
- Instalar válvula de bloqueio de fácil acesso
- Certificar o aperto correto de todas as conexões
- Teste de funcionamento:
- Verificar a estabilidade da chama em todos os queimadores
- Confirmar o funcionamento dos registros de controle
- Medir a temperatura máxima atingida em cada queimador
Normas Técnicas Aplicáveis
A instalação de um fogão industrial deve seguir as seguintes normas técnicas:
- ABNT NBR 15526: Redes de distribuição interna para gases combustíveis
- ABNT NBR 13103: Adequação de ambientes residenciais para instalação de aparelhos a gás
- Normas do Corpo de Bombeiros local para ambientes comerciais

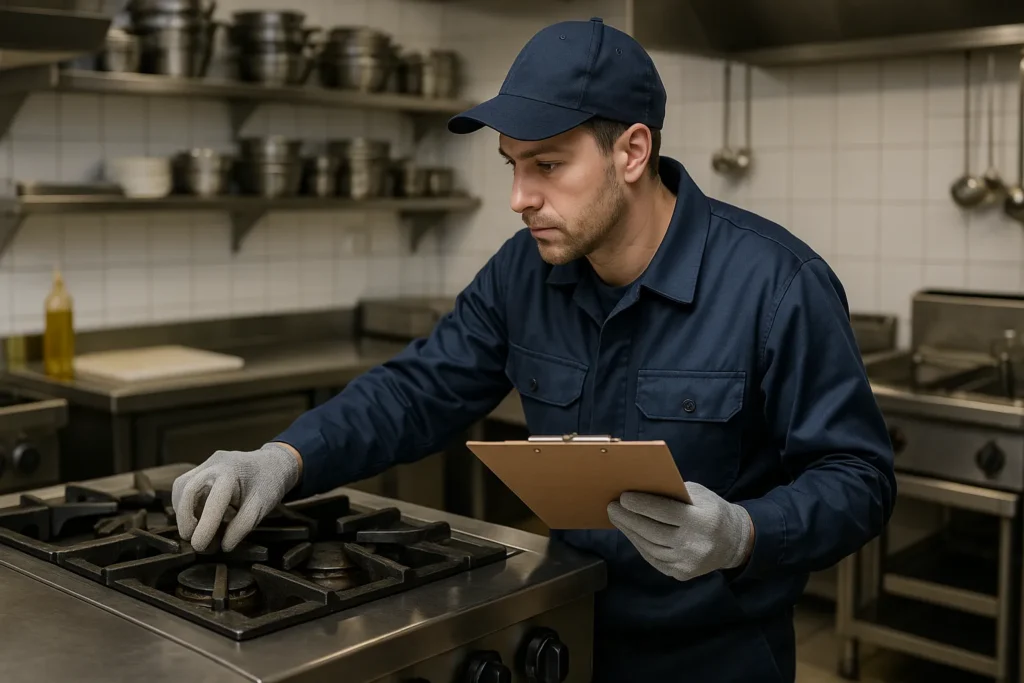

Manutenção Técnica Preventiva e Corretiva
A manutenção adequada é essencial para prolongar a vida útil e garantir a segurança do fogão industrial:
Manutenção Preventiva
Diária (Operação):
- Limpeza das grelhas e queimadores removíveis
- Verificação visual de vazamentos
- Limpeza da bandeja coletora de resíduos
Mensal (Técnica Básica):
- Desmontagem e limpeza completa dos queimadores
- Verificação da estabilidade da chama
- Checagem das condições das mangueiras e conexões
- Lubrificação dos registros de controle de gás
Semestral (Técnica Avançada):
- Desmontagem completa para limpeza interna
- Verificação e limpeza dos injetores (bicos)
- Teste de pressão no sistema de gás
- Verificação de corrosão e desgaste estrutural
- Calibração das temperaturas (em modelos com forno)
Manutenção Corretiva: Problemas Comuns e Soluções
1. Chama Amarela ou Irregular
Causas possíveis:
- Obstrução parcial dos injetores ou queimadores
- Proporção incorreta de ar na mistura ar/gás
- Pressão inadequada do gás
Solução técnica:
- Desmontagem e limpeza dos queimadores e injetores
- Ajuste do venturi para correta mistura ar/gás
- Verificação da pressão do regulador
2. Queimador Não Acende
Causas possíveis:
- Obstrução total do injetor
- Problema no sistema de ignição (em modelos automáticos)
- Válvula de controle com defeito
Solução técnica:
- Limpeza ou substituição do injetor
- Verificação da continuidade elétrica no sistema de ignição
- Reparo ou substituição da válvula de controle
3. Vazamento de Gás
Causas possíveis:
- Conexões mal vedadas
- Trincas ou fissuras em mangueiras
- Registros com vedação desgastada
Solução técnica:
- Reaperto de conexões com aplicação de veda-rosca apropriado
- Substituição imediata de mangueiras danificadas
- Reparo ou troca dos registros com vazamento
4. Aquecimento Insuficiente
Causas possíveis:
- Pressão de gás abaixo do especificado
- Dimensionamento incorreto do regulador
- Injetores incompatíveis com o tipo de gás utilizado
Solução técnica:
- Ajuste ou substituição do regulador de pressão
- Verificação do dimensionamento da rede de gás
- Substituição dos injetores pelo modelo correto
Diagnóstico Avançado com Instrumentos de Medição
Para um diagnóstico preciso dos problemas em um fogão industrial, o técnico deve utilizar:

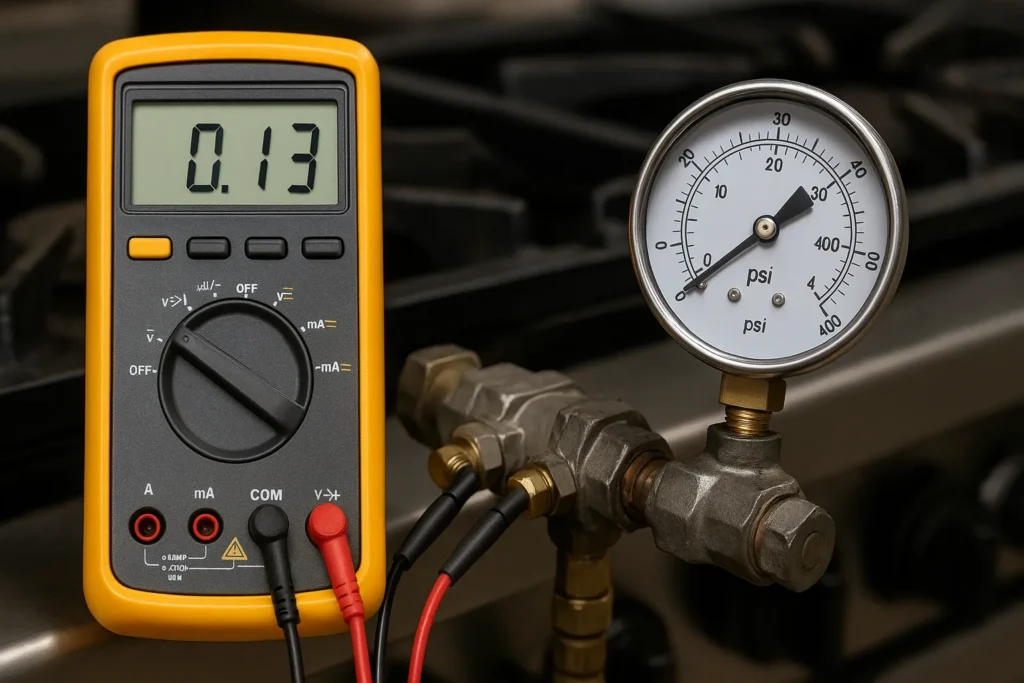

Manômetro de Pressão
- Ideal para verificar se a pressão de gás está dentro dos parâmetros recomendados
- Valores de referência: 2,8 kPa para alta pressão e 0,5 a 1,5 kPa para baixa pressão
Termômetro Digital Infravermelho
- Permite medir a temperatura real dos queimadores e da superfície do fogão
- Valores típicos: 300-500°C na chama direta e 150-250°C na superfície das grelhas
Detector de Vazamento de Gás
- Equipamento eletrônico que identifica até mesmo pequenos vazamentos
- Essencial para inspeções de segurança em cozinhas profissionais
Oportunidades para Técnicos no Mercado de Fogão Industrial
O mercado de manutenção de fogão industrial oferece excelentes oportunidades para técnicos especializados:
Serviços de Alto Valor Agregado
- Conversão de gás (GLP para natural ou vice-versa)
- Adaptação de sistemas de segurança modernos
- Restauração completa de equipamentos antigos
- Adequação às normas vigentes do Corpo de Bombeiros
Contratos de Manutenção Preventiva
- Restaurantes e hotéis precisam de manutenção periódica em seus equipamentos
- Contratos mensais ou trimestrais garantem receita recorrente
- Possibilidade de pacotes que incluam outros equipamentos da cozinha profissional
Especialização Técnica Diferenciada
- Poucos técnicos dominam completamente o fogão industrial em termos técnicos
- Certificações e treinamentos específicos valorizam o profissional no mercado
- A Refrimaq oferece qualificação especializada neste segmento
(FAQ) Perguntas Frequentes Sobre Fogão Industrial
Um fogão industrial de qualidade, quando adequadamente mantido, pode durar entre 10 e 15 anos em uso comercial intenso. Para prolongar esta vida útil, é essencial realizar manutenções preventivas regulares, com limpeza completa dos queimadores ao menos mensalmente e verificação semestral de todo o sistema de gás. A qualidade dos materiais empregados também influencia diretamente a durabilidade: modelos com estrutura em aço inox AISI 304 tendem a durar significativamente mais que os fabricados em aço carbono pintado.
A conversão de um fogão industrial de GLP para gás natural (ou vice-versa) exige a substituição dos injetores (bicos) por modelos específicos para o novo tipo de gás. Os injetores para gás natural possuem orifícios maiores, devido à menor pressão deste combustível. O procedimento técnico envolve: desligar o gás, desmontar os queimadores, remover e substituir todos os injetores, regular a entrada de ar nos venturis e testar o funcionamento após a conversão. Esta operação deve ser realizada apenas por técnicos qualificados, seguindo as especificações do fabricante do equipamento.
Os problemas mais frequentes em um fogão industrial incluem:
- Chama amarela ou irregular: Geralmente causada por obstrução parcial dos queimadores ou proporção incorreta de ar na mistura.
- Baixa potência térmica: Normalmente relacionada à pressão insuficiente do gás ou injetores obstruídos.
- Vazamentos: Identificáveis pelo odor característico ou utilizando solução espumante nas conexões.
- Acendimento difícil: Frequentemente causado por obstrução dos orifícios dos queimadores ou problemas no sistema de ignição.
Para diagnóstico preciso, o técnico deve realizar testes de pressão, verificação visual dos componentes e análise da qualidade da chama.
A principal diferença técnica está na pressão de trabalho do gás: o fogão industrial de alta pressão opera a 2,8 kPa (280 mmca), enquanto o de baixa pressão funciona entre 0,5 e 1,5 kPa (50 a 150 mmca). Esta diferença resulta em características distintas:
- Fogão de alta pressão: Maior potência térmica, chama mais intensa, ideal para frituras e preparos rápidos, consome mais gás.
- Fogão de baixa pressão: Potência moderada, maior controle da chama, adequado para cozimentos lentos, mais econômico em termos de consumo.
Os componentes internos, como injetores e reguladores, são específicos para cada tipo e não são intercambiáveis sem as devidas adaptações técnicas.
O dimensionamento correto de um fogão industrial deve considerar:
- Volume de refeições: 1 queimador duplo para cada 50 refeições simultâneas (aproximado)
- Tipos de preparação: Preparos que exigem fritura demandam queimadores de alta potência
- Picos de demanda: Dimensionar para o horário de maior movimento
- Espaço disponível: Considerar espaço para circulação segura (mínimo 90cm de área livre frontal)
- Capacidade da rede de gás: Verificar se a alimentação de gás comporta o consumo total do equipamento
Em termos práticos, um restaurante que serve 200 refeições no horário de pico geralmente necessita de um fogão industrial de 6 bocas com pelo menos 2 queimadores duplos.
Conclusão
O fogão industrial é um equipamento fundamental em cozinhas profissionais, e seu adequado funcionamento impacta diretamente na produtividade e segurança destes ambientes. Para técnicos e profissionais que desejam se especializar neste segmento, compreender os aspectos técnicos detalhados, procedimentos de manutenção e diagnóstico correto é essencial.
A Refrimaq oferece cursos específicos sobre manutenção de fogão industrial e outros equipamentos de cozinha profissional, permitindo que você expanda seus conhecimentos e serviços neste mercado promissor. Visite nossa categoria específica sobre fogões para acessar mais materiais técnicos, tutoriais em vídeo e manuais especializados que auxiliarão no seu desenvolvimento profissional.
Invista em sua formação técnica e esteja preparado para atender com excelência as demandas crescentes por instalação, manutenção e reparo de fogões industriais em estabelecimentos comerciais. Para técnicos que precisam indicar opções de compra para seus clientes, algumas das principais plataformas onde é possível adquirir modelos variados são o Mercado Livre, a Magazine Luiza e a ChefStock, especializada em equipamentos profissionais.
