O disjuntor de energia é o componente mais importante na proteção de instalações elétricas residenciais e comerciais. Quando desarma constantemente ou apresenta falhas, pode indicar desde problemas simples até situações de risco grave que exigem intervenção técnica imediata. Este manual técnico foi desenvolvido para eletricistas profissionais que buscam diagnósticos precisos e soluções definitivas.
Entender profundamente o funcionamento do disjuntor de energia e suas possíveis falhas é fundamental para qualquer eletricista que deseja prestar um serviço de excelência. Mais do que simplesmente rearmar o dispositivo, é necessário identificar a causa raiz do problema, garantindo a segurança da instalação e a satisfação do cliente.
Este guia técnico abrange desde os princípios de funcionamento até os diagnósticos mais complexos, incluindo cálculos de dimensionamento, testes especializados e procedimentos de manutenção que todo profissional deve dominar ao trabalhar com disjuntor de energia.
Sumário
Princípios de Funcionamento do Disjuntor de Energia

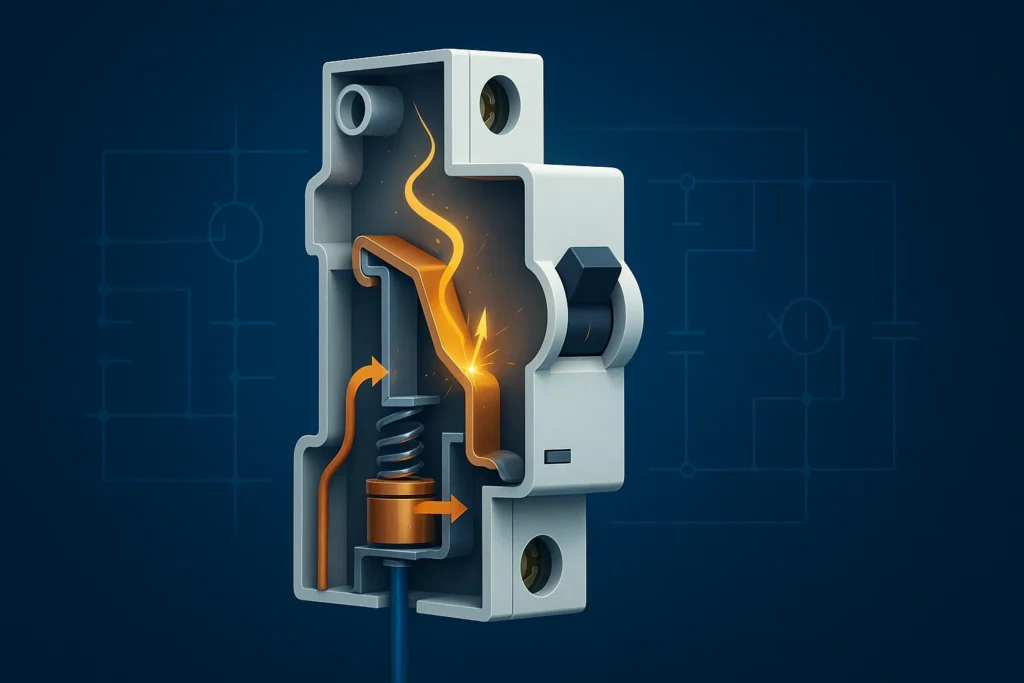

Mecanismos de Proteção e Atuação
O disjuntor de energia opera através de dois mecanismos principais de proteção:
1. Proteção Térmica (Sobrecarga)
- Utiliza lâmina bimetálica que se curva com o aquecimento
- Tempo de atuação inversamente proporcional à corrente
- Protege contra sobrecargas de 15% a 50% acima da nominal
- Curva de disparo conforme IEC 60898
2. Proteção Magnética (Curto-circuito)
- Bobina eletromagnética com núcleo móvel
- Atuação instantânea (< 0,1 segundo)
- Dispara com correntes de 3 a 20 vezes a nominal
- Classificação por curvas B, C e D
Curvas de Disparo e Aplicações
Curva B (3 a 5 x In):
- Cargas resistivas
- Circuitos de iluminação
- Tomadas de uso geral
- Aplicações residenciais
Curva C (5 a 10 x In):
- Cargas indutivas moderadas
- Motores pequenos
- Ar condicionado
- Aplicações comerciais
Curva D (10 a 20 x In):
- Altas correntes de partida
- Transformadores
- Motores de grande porte
- Aplicações industriais
Diagnóstico 1: Sobrecarga Real do Circuito
Medições e Cálculos Profissionais
O primeiro passo ao diagnosticar um disjuntor de energia que desarma é verificar a carga real do circuito:
Procedimento de Medição:
- Utilize alicate amperímetro True RMS
- Meça com todas as cargas ligadas simultaneamente
- Registre picos de corrente durante 15 minutos
- Compare com a corrente nominal do disjuntor
Cálculo de Dimensionamento:
Idisjuntor = Icircuito × 1,25 (fator de segurança)Exemplo Prático:
- Circuito com 20A medidos
- Disjuntor necessário: 20 × 1,25 = 25A
- Usar disjuntor comercial de 25A ou 32A
Diagnóstico 2: Curto-Circuito na Instalação
Localização e Identificação
Quando o disjuntor de energia desarma instantaneamente, indica curto-circuito:
Teste de Isolação:
- Desligue o disjuntor principal
- Desconecte o neutro do barramento
- Use megôhmetro 500V
- Teste fase-neutro e fase-terra
- Resistência mínima: 1MΩ
Técnica de Setorização:
- Divida o circuito em trechos
- Teste cada trecho isoladamente
- Use detector de curto-circuito
- Identifique o ponto exato da falha
Causas Comuns:
- Emendas mal executadas (30%)
- Fiação danificada por roedores (20%)
- Umidade em caixas de passagem (15%)
- Equipamentos defeituosos (35%)
Diagnóstico 3: Disjuntor Subdimensionado
Análise de Cargas e Correção
Muitos problemas com disjuntor de energia ocorrem por subdimensionamento:
Levantamento de Cargas:
- Liste todos equipamentos do circuito
- Some as potências em Watts
- Aplique fator de demanda
- Calcule a corrente total
Tabela de Fatores de Demanda:
| Tipo de Carga | Fator |
|---|---|
| Iluminação | 1,0 |
| Tomadas gerais | 0,8 |
| Ar condicionado | 1,0 |
| Chuveiro | 1,0 |
| Motores | 1,25 |
Redimensionamento:
I = P / (V × cosφ)Onde:
- I = Corrente (A)
- P = Potência (W)
- V = Tensão (V)
- cosφ = Fator de potência
Diagnóstico 4: Aquecimento por Mau Contato
Termografia e Reaperto
O disjuntor de energia pode desarmar por aquecimento nos terminais:
Inspeção Termográfica:
- Use câmera térmica FLIR ou similar
- Temperatura máxima: 70°C
- Diferença entre fases: máx 10°C
- Documente pontos quentes
Procedimento de Reaperto:
- Desligue o disjuntor principal
- Torque recomendado:
- Até 32A: 2,5 N.m
- 40-63A: 3,5 N.m
- Acima 63A: 5,0 N.m
- Use torquímetro calibrado
- Aplique pasta antioxidante
Diagnóstico 5: Harmônicas na Rede
Análise de Qualidade de Energia
Harmônicas podem causar disparo indevido do disjuntor de energia:
Medição de THD (Distorção Harmônica Total):
- Use analisador de qualidade de energia
- THD máximo aceitável: 5% tensão, 20% corrente
- Identifique ordens harmônicas predominantes
Fontes de Harmônicas:
- Inversores de frequência
- Fontes chaveadas
- Lâmpadas LED de baixa qualidade
- Carregadores eletrônicos
Soluções:
- Filtros passivos sintonizados
- Disjuntores com imunidade a harmônicas
- Separação de circuitos sensíveis
- Correção do fator de potência

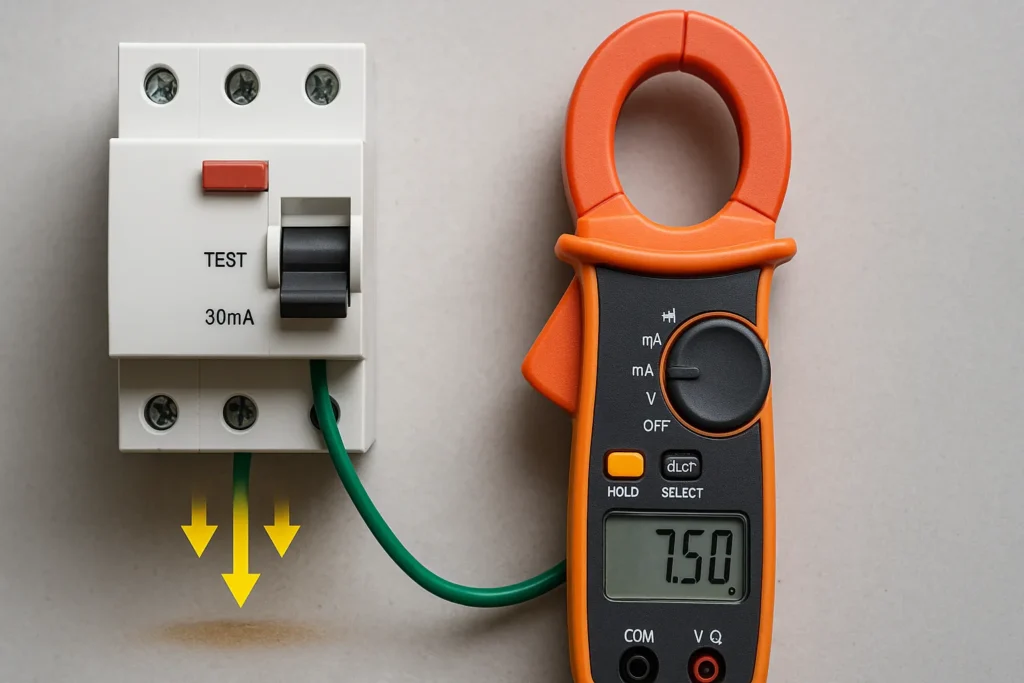

Diagnóstico 6: Fuga de Corrente à Terra
Medição e Correção
Fugas podem fazer o disjuntor de energia atuar incorretamente:
Teste de Fuga:
- Use alicate terrômetro
- Meça corrente no condutor terra
- Valor máximo: 30mA (residencial)
- Identifique equipamento causador
Procedimento de Busca:
- Desligue cargas uma a uma
- Monitore redução da fuga
- Teste isolação de cada equipamento
- Verifique aterramento
Diagnóstico 7: Defeito Interno no Disjuntor
Testes e Substituição
O próprio disjuntor de energia pode estar defeituoso:
Testes de Bancada:
- Teste de Continuidade:
- Disjuntor ligado: < 0,1Ω
- Disjuntor desligado: > 1MΩ
- Teste de Disparo Térmico:
- Injete 1,45 × In
- Deve disparar em 60 minutos
- Teste de Disparo Magnético:
- Aplique corrente de curto
- Disparo em < 0,1s
Sinais de Defeito:
- Alavanca solta ou travada
- Marcas de queimadura
- Ruído interno (peças soltas)
- Aquecimento excessivo
Cálculos Avançados para Dimensionamento
Metodologia Profissional
Para dimensionar corretamente um disjuntor de energia, considere:
1. Corrente de Projeto (Ib):
Ib = Potência Total / (√3 × V × cosφ × η)2. Corrente do Disjuntor (In):
Ib ≤ In ≤ Iz (capacidade do cabo)3. Coordenação com Cabos:
I²t disjuntor < I²t caboExemplo Trifásico:
- Carga: 15kW
- Tensão: 380V
- cosφ: 0,85
- Ib = 15000 / (1,73 × 380 × 0,85) = 26,8A
- Disjuntor: 32A curva C
Seletividade e Coordenação
Projeto de Proteção em Cascata
A correta coordenação entre disjuntor de energia é fundamental:
Regras de Seletividade:
- Amperimétrica: Idisjuntor monte ≥ 1,6 × Idisjuntor jusante
- Cronométrica: Tempo monte > tempo jusante
- Energética: I²t monte > I²t jusante
Tabela de Coordenação:
| Disjuntor Principal | Disjuntores Secundários |
|---|---|
| 100A Curva C | Máx 63A Curva B/C |
| 63A Curva C | Máx 40A Curva B/C |
| 40A Curva C | Máx 25A Curva |
Normas Técnicas e Conformidade
NBR 5410 e IEC 60898
Todo disjuntor de energia deve atender normas específicas:
Requisitos NBR 5410:
- Capacidade de interrupção mínima: 4,5kA (127V) / 6kA (220V)
- Classe de limitação de energia
- Marcação indelével de características
- Ensaios de tipo e rotina
Certificações Obrigatórias:
- INMETRO para uso residencial
- IEC 60898-1 para disjuntores até 125A
- IEC 60947-2 para disjuntores industriais
Manutenção Preventiva Profissional
Procedimentos e Periodicidade
A manutenção do disjuntor de energia garante confiabilidade:
Inspeção Mensal:
- Visual: sinais de aquecimento
- Teste de acionamento manual
- Verificação de ruídos anormais
- Limpeza de poeira
Manutenção Semestral:
- Reaperto de conexões
- Teste de isolação
- Termografia completa
- Lubrificação de mecanismos
Manutenção Anual:
- Teste de disparo calibrado
- Substituição preventiva (> 10 anos)
- Análise de qualidade de energia
- Atualização de diagramas

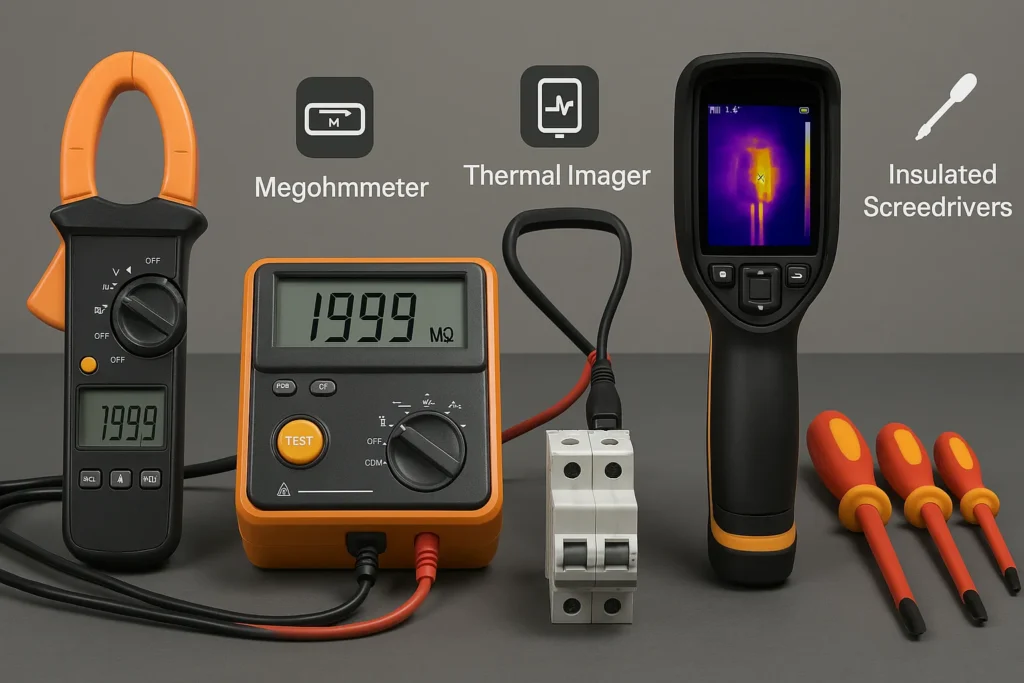

Ferramentas Especializadas
Equipamentos para Diagnóstico
Profissionais que trabalham com disjuntor de energia necessitam:
Instrumentos Essenciais:
- Analisador de Energia: Fluke 435 ou similar
- Megôhmetro: 500V/1000V digital
- Alicate Amperímetro: True RMS CAT IV
- Câmera Térmica: Resolução mínima 160×120
- Terrômetro: Para medição de aterramento
- Testador de RCD: Tempo e corrente de disparo
Ferramentas de Bancada:
- Fonte de corrente variável
- Década resistiva de precisão
- Osciloscópio para análise de transientes
- Medidor de torque calibrado
Diagnósticos Específicos por Tipo

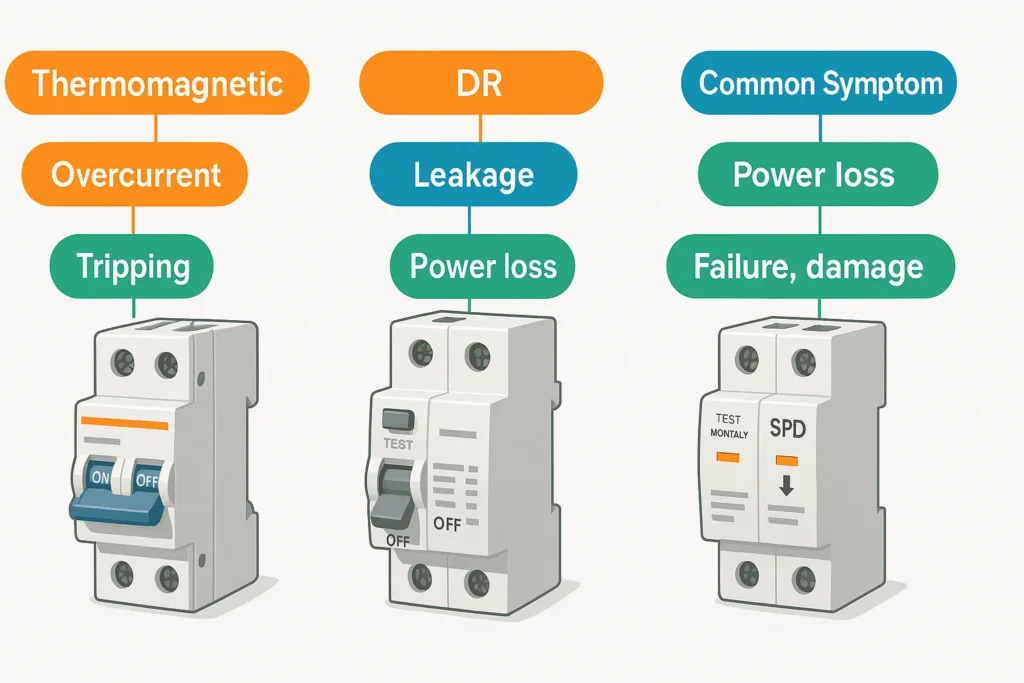

Disjuntores Especiais
Diferentes tipos de disjuntor de energia requerem abordagens específicas:
Disjuntor DR (Diferencial Residual):
- Teste mensal do botão test
- Corrente de fuga: 15mA (alta sensibilidade) ou 30mA
- Tempo de disparo: < 200ms
- Imunidade a disparos intempestivos
Disjuntor DPS (Dispositivo Proteção Surto):
- Verificar indicador visual
- Medir tensão residual
- Testar coordenação com DR
- Substituir após descargas
Disjuntor Motor:
- Ajuste de sobrecarga: 1,05 a 1,2 × In motor
- Classe de disparo: 10, 20 ou 30
- Compensação térmica ambiente
- Proteção falta de fase
Casos Especiais e Soluções
Problemas Complexos
Situações especiais com disjuntor de energia exigem expertise:
Disparos Intempestivos:
- Verifique correntes de inrush
- Analise forma de onda
- Considere disjuntor curva D
- Implemente soft-starter
Não Desarma com Curto:
- Corrente de curto inferior à magnética
- Impedância de malha muito alta
- Solução: recalcular proteções
Aquecimento sem Sobrecarga:
- Resistência de contato elevada
- Oxidação dos contatos
- Fim de vida útil
Documentação Técnica
Registros e Relatórios
Profissionais devem documentar trabalhos com disjuntor de energia:
Relatório de Inspeção:
- Data e responsável técnico
- Medições realizadas
- Anomalias encontradas
- Ações corretivas
- Recomendações futuras
Diagrama Unifilar Atualizado:
- Correntes nominais
- Capacidades de interrupção
- Curvas características
- Coordenação entre proteções
(FAQ) Perguntas Técnicas Frequentes
Para calcular a corrente de curto-circuito, use: Icc = V / (√3 × Zt), onde Zt é a impedância total do circuito. Considere impedância do transformador, cabos e conexões. O disjuntor de energia deve ter capacidade de interrupção superior à Icc calculada. Para instalações residenciais, geralmente 4,5kA a 6kA é suficiente; comerciais podem exigir 10kA a 25kA.
Aquecimento sem sobrecarga geralmente indica: mau contato nos terminais (70% dos casos), oxidação dos contatos internos, torque inadequado nas conexões, ou fim da vida útil do disjuntor. Use câmera térmica para identificar pontos quentes. Temperatura acima de 70°C exige intervenção imediata. Reaperte conexões com torquímetro calibrado conforme especificações.
A vida útil média do disjuntor de energia é 10-15 anos em condições normais, ou 10.000 operações mecânicas. Substitua imediatamente se: apresentar deformações, não desarmar em teste, aquecer excessivamente, ou após curto-circuito severo. Disjuntores em ambientes agressivos (maresia, poluição) requerem substituição em 5-8 anos.
Para teste de campo: use injetor de corrente primária, aplique 1,45 × In para teste térmico (deve disparar em 60 min), e 5 × In para teste magnético (disparo instantâneo). Alternativamente, use testador específico de disjuntores. Sempre documente valores de disparo. Disjuntor reprovado deve ser substituído imediatamente.
Não, o disjuntor de energia bipolar não deve ser separado. Os polos são mecanicamente interligados para garantir abertura simultânea, essencial para segurança. Usar apenas um polo compromete a extinção do arco elétrico e pode causar falha catastrófica. Sempre use disjuntores monopolares quando necessário proteção individual.
