O curto circuito é uma das falhas elétricas mais perigosas que podem ocorrer em residências e estabelecimentos comerciais. Caracterizado pelo contato direto entre condutores de diferentes potenciais, pode causar desde pequenos sustos até incêndios devastadores. Este guia completo foi desenvolvido tanto para proprietários que desejam identificar riscos quanto para eletricistas que buscam procedimentos profissionais de diagnóstico e reparo.
Entender o que é um curto circuito, seus sinais de alerta e como agir corretamente pode ser a diferença entre um pequeno reparo e uma tragédia. Estatísticas do Corpo de Bombeiros indicam que falhas elétricas, incluindo curtos circuitos, são responsáveis por 30% dos incêndios residenciais no Brasil, tornando este conhecimento essencial para a segurança de todos.
Neste manual, você aprenderá a identificar os 15 principais sinais, entenderá as causas mais comuns, conhecerá os procedimentos seguros de verificação e descobrirá como prevenir estas ocorrências perigosas em sua instalação elétrica.
Sumário
O Que é Curto Circuito e Por Que é Tão Perigoso
Definição Técnica e Consequências
Ocorre quando há uma conexão de baixa resistência entre dois pontos de potencial elétrico diferente, provocando um fluxo de corrente muito superior ao normal. Em termos práticos, é quando o fio fase encosta no neutro ou na terra sem passar por nenhuma carga (lâmpada, aparelho, etc.).
Consequências imediatas:
- Corrente pode aumentar 100 a 1000 vezes
- Temperatura dos condutores atinge 1000°C em segundos
- Fusão de metais e início de incêndios
- Explosão de componentes elétricos
- Risco de eletrocussão fatal
Por Que o Curto Circuito é Instantâneo
A física do “curto” explica sua periculosidade:
Lei de Ohm: I = V/R
Se R → 0, então I → ∞Quando a resistência tende a zero (curto), a corrente tende ao infinito, limitada apenas pela impedância da rede elétrica. Em milissegundos, a energia liberada pode destruir equipamentos e iniciar incêndios.
15 Sinais de Alerta de Curto Circuito
Sinais Visuais Imediatos
1. Faíscas ou Clarões Quando você vê faíscas saindo de tomadas, interruptores ou equipamentos, há grande probabilidade de curto circuito iminente ou em progresso. Estas faíscas indicam arco elétrico entre condutores.
2. Marcas de Queimadura Manchas escuras ou amareladas ao redor de tomadas, especialmente com aspecto de “raios” partindo do ponto central, são evidências de curto circuito anterior ou parcial.
3. Fumaça Saindo de Tomadas Qualquer fumaça visível indica superaquecimento grave, frequentemente causado por curto circuito interno. A ação deve ser imediata: desligue o disjuntor principal.
Sinais Sonoros Característicos
4. Estalos ou Crepitações Sons de “fritura” ou estalos vindos de dentro das paredes, tomadas ou quadro elétrico indicam arco elétrico intermitente, precursor comum de curto circuito total.
5. Zumbido Anormal Diferente do zumbido suave de transformadores, um zumbido alto e irregular pode indicar curto circuito parcial ou iminente em equipamentos ou fiação.
Sinais Olfativos de Perigo
6. Cheiro de Queimado Plástico O odor característico de plástico queimando é sinal clássico de superaquecimento de fios, frequentemente causado por curto circuito de baixa intensidade.
7. Odor de Ozônio Cheiro similar a “chuva” ou “elétrico” indica ionização do ar por arco elétrico, comum em situações de curto circuito intermitente.
Sinais no Sistema Elétrico
8. Disjuntor Desarmando Instantaneamente Quando o disjuntor desarma no momento exato em que você liga um aparelho ou acende uma luz.
9. Queda de Tensão Súbita Luzes que diminuem drasticamente de intensidade quando um aparelho é ligado.
10. Oscilação na Iluminação Luzes “piscando” sem motivo aparente, especialmente se acompanhadas de estalos, sugerem curto circuito intermitente na instalação.
Sinais Físicos e Térmicos
11. Aquecimento Excessivo Tomadas, interruptores ou plugues quentes ao toque (acima de 40°C) indicam resistência anormal, possível precursor de curto circuito.
12. Derretimento de Componentes Plásticos derretidos em tomadas, plugues deformados ou isolamento de fios exposto.
Sinais em Equipamentos
13. Equipamentos Queimando Repetidamente Se lâmpadas ou aparelhos queimam com frequência anormal no mesmo ponto, pode haver curto circuito parcial naquele circuito.
14. Mau Funcionamento Simultâneo Vários equipamentos apresentando defeito ao mesmo tempo sugere problema na rede elétrica.
15. Fusíveis Queimando Constantemente Em instalações antigas com fusíveis, a queima repetida mesmo com fusíveis de amperagem correta indica curto circuito no circuito protegido.
Causas Mais Comuns de Curto Circuito
Instalações Inadequadas
A principal causa são instalações mal executadas:
Emendas Mal Feitas
- Fios torcidos sem isolamento adequado
- Uso de fita isolante de má qualidade
- Emendas expostas à umidade
- Conectores subdimensionados
Solução Profissional:
- Use conectores apropriados (Wago, sindal)
- Aplique fita autofusão + fita isolante
- Proteja emendas em caixas de passagem
- Nunca deixe emendas dentro de eletrodutos
Sobrecarga e Superaquecimento
Pode resultar de sobrecarga crônica:
Como Acontece:
- Sobrecarga aquece os condutores
- Isolamento derrete gradualmente
- Condutores ficam expostos
- Contato entre fases = curto circuito
Prevenção:
- Dimensione corretamente os circuitos
- Use disjuntores adequados
- Evite benjamins e extensões em excesso
- Distribua cargas entre circuitos
Danos Físicos à Fiação
Danos mecânicos são causa frequente:
Situações de Risco:
- Pregos e parafusos atingindo fios
- Roedores roendo isolamento
- Vibração em instalações industriais
- Esmagamento de cabos
Medidas Preventivas:
- Use eletrodutos em áreas de risco
- Inspeção periódica em forros
- Proteção contra roedores
- Fixação adequada de cabos
Umidade e Infiltrações
A água é grande causadora:
Por que a Água Causa Curto:
- Reduz resistência do isolamento
- Cria caminhos condutivos
- Acelera corrosão dos condutores
- Forma depósitos condutivos
Áreas Críticas:
- Banheiros e cozinhas
- Áreas externas
- Lajes com infiltração
- Caixas de passagem no solo

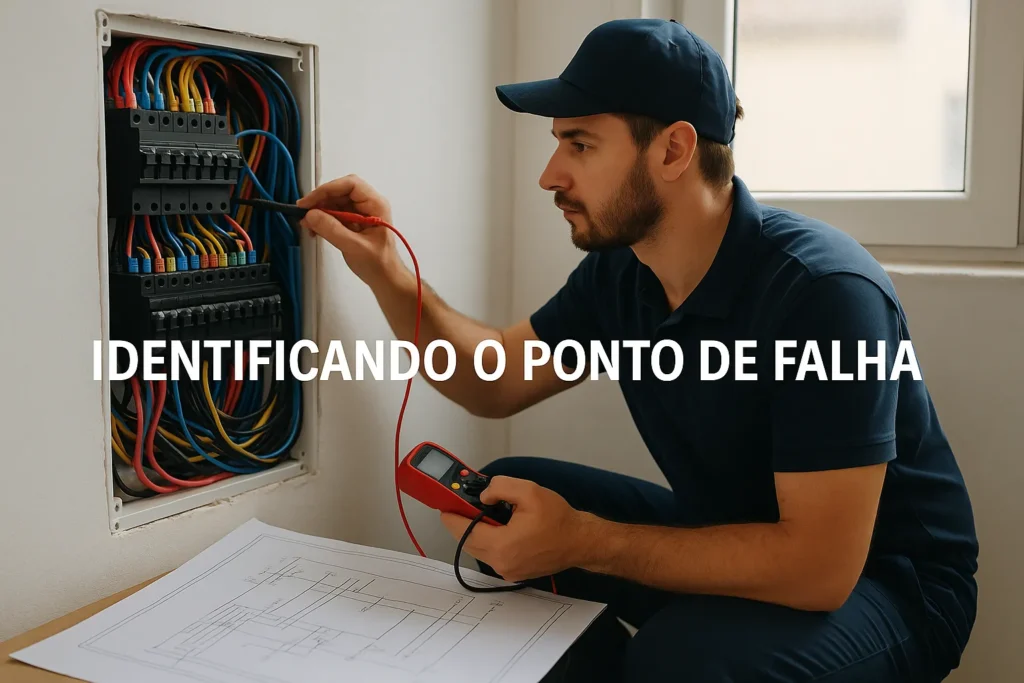

Como Identificar a Localização do Curto Circuito
Método de Setorização para Usuários
Se você suspeita de curto circuito, siga este procedimento seguro:
Passo 1: Segurança Primeiro
- Desligue o disjuntor geral
- Não toque em nada molhado
- Use calçado com solado de borracha
- Tenha uma lanterna à mão
Passo 2: Isole os Circuitos
- Mantenha todos disjuntores desligados
- Ligue o geral
- Ligue um disjuntor por vez
- Identifique qual desarma
Passo 3: Localize o Problema
- No circuito problemático, desconecte todos aparelhos
- Se o disjuntor continuar desarmando = problema na fiação
- Se parar de desarmar = problema em algum aparelho
- Teste aparelhos um por um
Procedimento Técnico para Eletricistas
Profissionais devem usar método sistemático para localizar curto circuito:
Equipamentos Necessários:
- Megôhmetro 500V/1000V
- Multímetro categoria CAT III
- Alicate amperímetro
- Detector de tensão sem contato
- EPIs completos
Teste de Isolação:
- Desligue o disjuntor principal
- Desconecte neutro do barramento
- Teste isolação entre:
- Fase-Neutro: mínimo 1MΩ
- Fase-Terra: mínimo 1MΩ
- Neutro-Terra: mínimo 1MΩ
- Valores abaixo indicam curto ou fuga
Localização por Trechos:
- Divida circuito em seções
- Abra caixas de passagem intermediárias
- Teste cada trecho isoladamente
- Identifique trecho com baixa isolação
- Inspecione visualmente o trecho problemático
Procedimentos de Emergência
O Que Fazer ao Detectar Curto Circuito
A ação rápida e correta pode salvar vidas:
Ação Imediata:
- NÃO tente apagar com água
- Desligue o disjuntor principal imediatamente
- Evacue o local se houver fumaça densa
- Ligue 193 (Bombeiros) se houver fogo
- Não religue até profissional verificar
Erros Fatais a Evitar:
- Tentar rearmar disjuntor repetidamente
- Usar extintor de água em fogo elétrico
- Tocar em superfícies metálicas
- Investigar sem desligar a energia
- Fazer “gambiarras” provisórias
Primeiros Socorros em Acidentes
Se alguém sofrer choque durante curto circuito:
Procedimento Seguro:
- Não toque na vítima enquanto em contato com eletricidade
- Desligue a energia principal
- Use material isolante (madeira seca) para afastar a vítima
- Verifique respiração e pulso
- Inicie RCP se necessário
- Chame 192 (SAMU) imediatamente
Reparos Profissionais em Curto Circuito
Diagnóstico Detalhado
Após localizar o curto circuito, o reparo requer precisão:
Análise da Causa Raiz:
- Idade da instalação
- Histórico de problemas
- Qualidade dos materiais
- Adequação às normas
Testes Complementares:
- Termografia para pontos quentes
- Análise de qualidade de energia
- Verificação de aterramento
- Medição de correntes de fuga
Execução do Reparo
O reparo deve seguir procedimentos rigorosos:
Substituição de Fiação:
- Identifique extensão do dano
- Substitua todo trecho comprometido
- Use cabos conforme NBR 5410
- Evite emendas desnecessárias
- Teste antes de energizar
Documentação Obrigatória:
- Relatório fotográfico antes/depois
- Medições de isolação
- Materiais utilizados
- Garantia do serviço
- ART para reformas extensas
Prevenção de Curto Circuito
Manutenção Preventiva Residencial
Evitar curto circuito é mais barato que remediar:

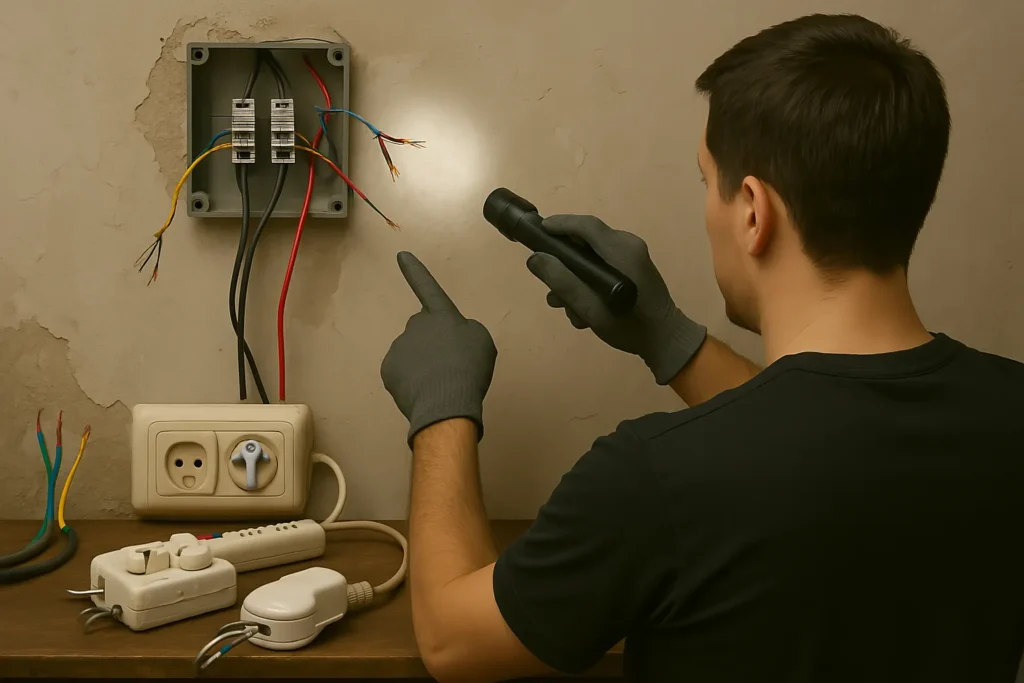

Inspeção Visual Mensal:
- Verifique tomadas e interruptores
- Procure sinais de aquecimento
- Observe estado de extensões
- Teste funcionamento de disjuntores
Manutenção Anual por Profissional:
- Reaperto de conexões
- Medição de correntes
- Termografia do quadro
- Teste de dispositivos de proteção
Modernização de Instalações Antigas
Instalações com mais de 20 anos têm maior risco de curto circuito:
Sinais de Necessidade de Reforma:
- Fios com isolamento ressecado
- Ausência de condutor terra
- Disjuntores antigos tipo “Quick-Lag”
- Caixas de passagem deterioradas
Upgrade Recomendado:
- Substituição total da fiação
- Instalação de DPS (protetor de surto)
- Disjuntores DR e DPS
- Quadro com barramento adequado

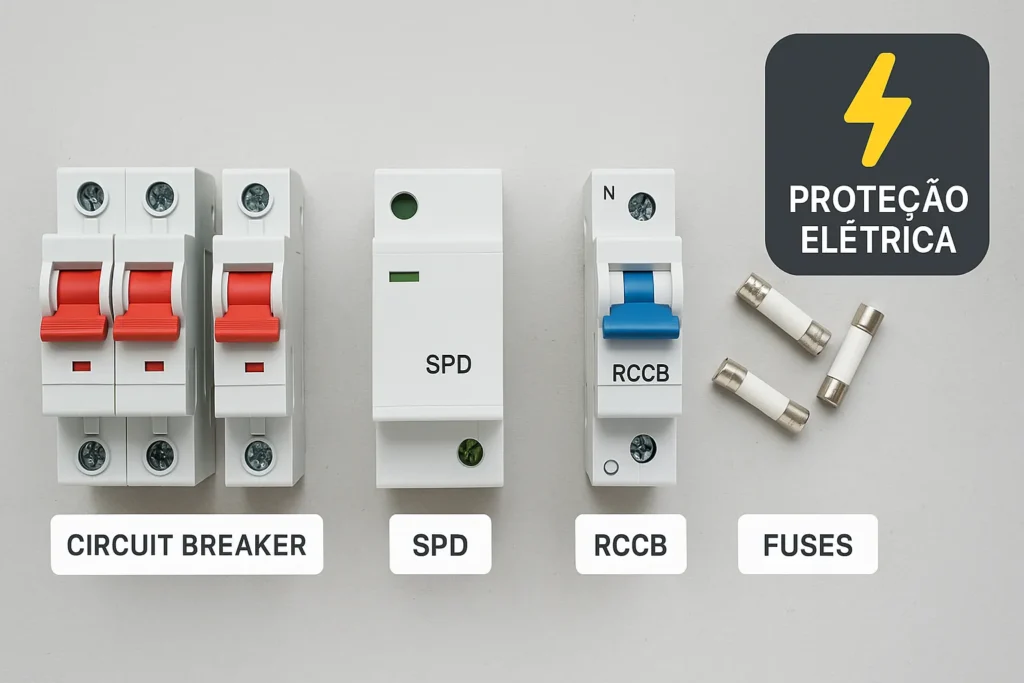

Dispositivos de Proteção Contra Curto Circuito

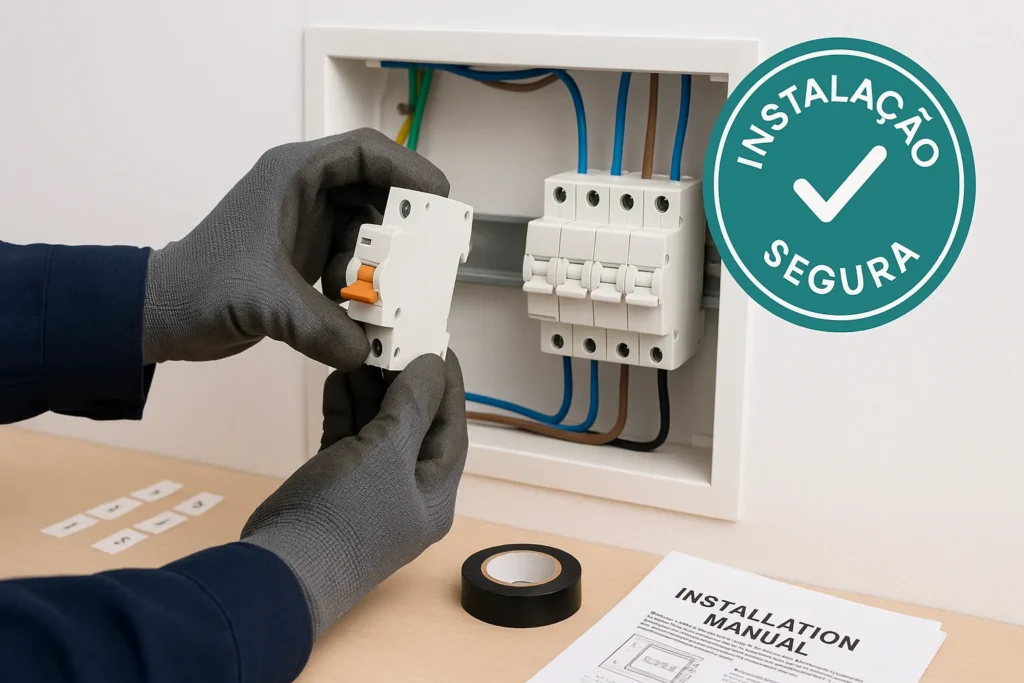

Disjuntores Termomagnéticos
A primeira linha de defesa contra curto circuito:
Como Funcionam:
- Proteção térmica: sobrecarga (demora minutos)
- Proteção magnética: curto circuito (milissegundos)
- Curvas B, C, D para diferentes aplicações
Dimensionamento Correto:
- Corrente nominal ≤ capacidade do cabo
- Capacidade de interrupção > corrente de curto
- Seletividade com outros disjuntores
Dispositivos DR (Diferencial Residual)
Proteção adicional contra curto circuito para terra:
Características:
- Detecta fugas a partir de 30mA
- Proteção contra choque elétrico
- Obrigatório em áreas molhadas
- Testa funcionamento mensalmente
Fusíveis NH e Diazed
Ainda usados em instalações industriais contra curto circuito:
Vantagens:
- Alta capacidade de interrupção
- Seletividade natural
- Não permitem religamento indevido
Desvantagens:
- Necessitam reposição
- Não protegem contra sobrecarga leve
- Requerem mão de obra para troca
Normas e Regulamentações
NBR 5410 – Instalações Elétricas
A norma define proteções obrigatórias contra curto circuito:
Requisitos Principais:
- Todo circuito deve ter proteção
- Dispositivo deve interromper em 5 segundos
- Capacidade compatível com corrente de curto
- Instalação de DR em áreas específicas
Documentação Necessária:
- Projeto elétrico para obras novas
- Diagrama unifilar atualizado
- Memorial descritivo
- ART de execução
Responsabilidades Legais
O curto circuito pode gerar responsabilização:
Para Proprietários:
- Manter instalação em bom estado
- Contratar profissionais habilitados
- Não fazer modificações amadoras
- Permitir vistorias quando solicitado
Para Profissionais:
- Executar conforme normas
- Emitir ART dos serviços
- Orientar sobre riscos
- Recusar serviços inadequados
FAQ - Perguntas Frequentes
Sim, o curto circuito pode ocorrer mesmo com aparelhos desligados. O problema geralmente está na fiação interna das paredes, em emendas mal feitas, isolamento danificado por idade ou roedores. Por isso é importante manter disjuntores em bom estado, pois são a proteção mesmo quando não há consumo.
Curto circuito é o contato direto entre condutores, gerando corrente altíssima instantaneamente. Sobrecarga é excesso de consumo gradual que aquece os fios lentamente. O curto desarma o disjuntor em milissegundos, enquanto a sobrecarga pode levar minutos ou horas. Ambos são perigosos mas requerem proteções diferentes.
Não religue imediatamente. O curto circuito sempre tem uma causa que precisa ser identificada e corrigida. Religar sem resolver pode causar incêndio, danificar mais equipamentos ou piorar o problema. Chame um eletricista para diagnosticar antes de qualquer tentativa de religar.
Sinais de curto circuito em aparelhos incluem: cheiro de queimado, marcas de queimadura na carcaça, fusível interno queimado, não funciona mesmo em tomada boa, ou faz disjuntor desarmar ao ligar. Teste em outra tomada com circuito diferente. Se o problema persistir, o aparelho está com curto interno.
Nem todo curto circuito causa incêndio, mas o risco é alto. Se o disjuntor funcionar corretamente, interromperá o curto antes do incêndio. Porém, disjuntores defeituosos, subdimensionados ou “gambiarras” podem não atuar a tempo. Por isso a manutenção preventiva é fundamental para segurança.
Conclusão
O curto circuito representa um dos maiores riscos em instalações elétricas, podendo transformar-se rapidamente de um pequeno problema em uma tragédia. A capacidade de identificar os 15 sinais de alerta apresentados neste guia pode ser decisiva para prevenir acidentes graves e proteger vidas e patrimônio.
Para usuários domésticos, a mensagem principal é clara: ao menor sinal, desligue a energia e chame um profissional. Não há conserto caseiro seguro para problemas elétricos dessa magnitude. A prevenção através de inspeções regulares e modernização de instalações antigas é o melhor investimento em segurança.
Para profissionais eletricistas, dominar os diagnósticos e procedimentos corretos não é apenas uma questão técnica, mas de responsabilidade social. Cada serviço bem executado pode prevenir uma tragédia, e cada orientação correta ao cliente constrói uma cultura de segurança elétrica.
