Como Testar a Placa de Geladeira com Multímetro

A posição de 600 V ou 750 V no seletor não comprova proteção para qualquer lugar da instalação. A categoria CAT, a tensão nominal, as pontas e os acessórios precisam ser compatíveis com o ponto medido. O menor limite do conjunto é o que vale. Tomadas, quadros e entrada de energia têm exposições diferentes a transientes.

Para quem está aprendendo, a prática inicial deve ficar em pilhas pequenas e componentes isolados. Tomadas, placas alimentadas pela rede, capacitores de potência e quadros exigem formação, procedimento de segurança e instrumento adequado. Não confunda baixa tensão com baixa energia: bateria automotiva, por exemplo, pode fornecer corrente de curto muito elevada.

Uma placa pode manter carga após desligar, e seu retorno de baixa tensão pode não estar isolado da rede. Inspeção e manuseio devem ocorrer somente após a preparação elétrica apropriada. Não considere acesso interno seguro apenas porque o plugue foi retirado.

Fotografe conectores, registre posição, pinout e código da placa. Use iluminação e recursos de inspeção adequados, preserve travas e siga as medidas de proteção eletrostática previstas para a bancada.

Separe o manual de serviço do aparelho e a documentação do instrumento. Antes de medir, defina o par de pontos, função, valor esperado e condição de operação. Isso evita procurar “5 V” em qualquer lugar ou usar a carcaça como retorno sem autorização do esquema.

A investigação segue as evidências do circuito. Uma leitura inesperada deve ser validada antes de trocar a placa.

A placa não precisa ser sempre a última peça examinada, mas não deve ser condenada sem evidência. O sintoma orienta a investigação: compressor funcionando sem refrigeração, por exemplo, exige avaliação diferente de um painel sem alimentação.

Compare relato do cliente, códigos de falha e condições reais. Um aviso de sensor não prova que o sensor seja a causa: chicote, conector e entrada da placa podem produzir o mesmo efeito. Não transfira interpretação de outro modelo.

Use teste do compressor e protetor térmico quando essas peças existirem no conjunto.

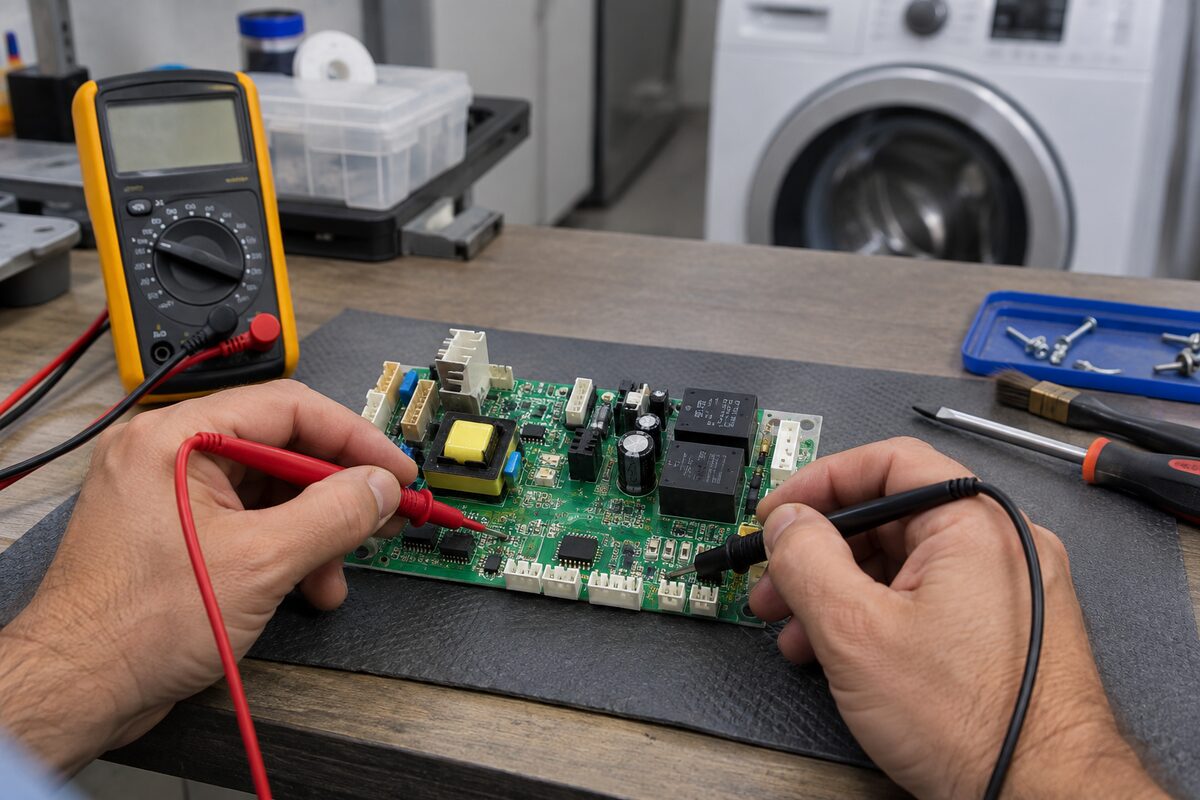

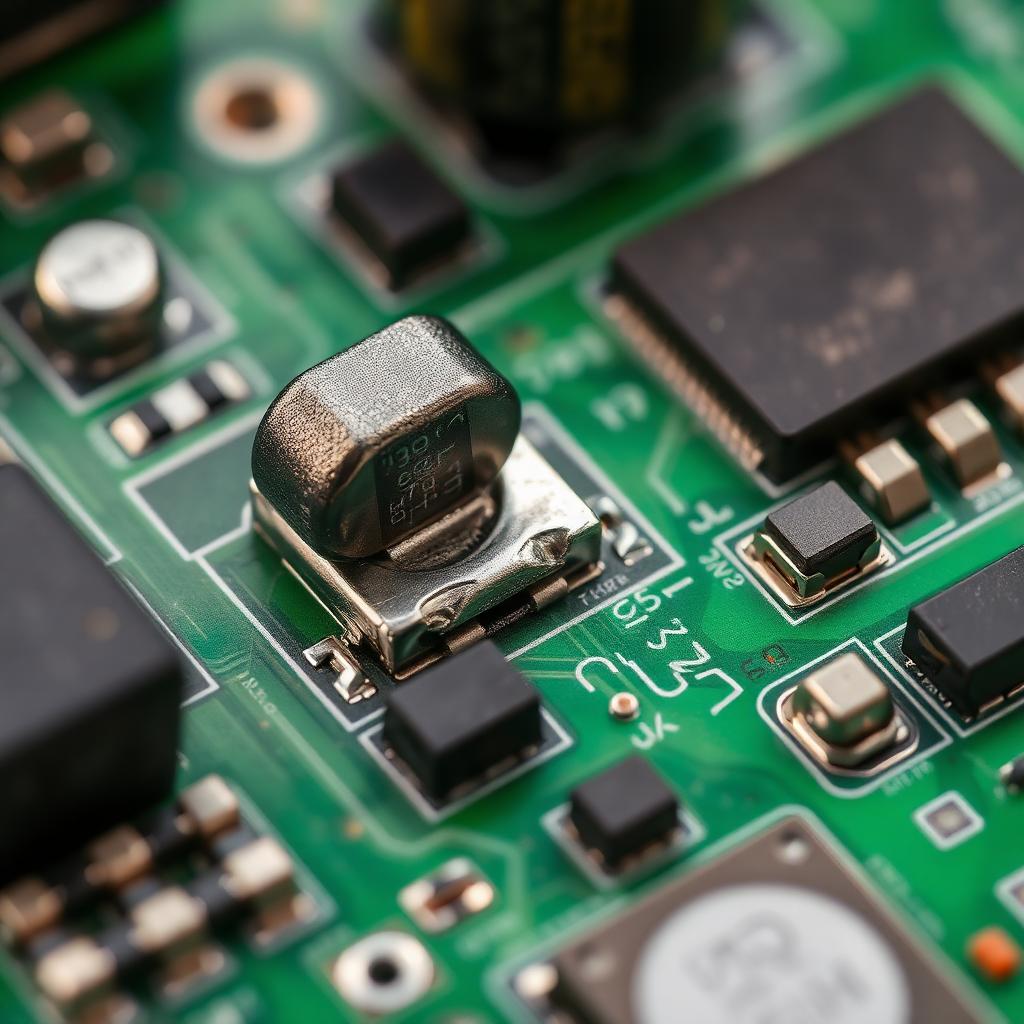

• Capacitores deformados, vazamento e danos físicos.
• Trilhas rompidas, carbonização e marcas de arco.
• Conectores escurecidos, frouxos ou corroídos.
• Soldas trincadas e pontos de aquecimento.
• Umidade, resíduos e deterioração de proteção.

Um indício visual ajuda a localizar a área, mas não comprova a causa nem exclui outros danos. Solda trincada pode explicar intermitência; aparência normal não garante funcionamento. Não use uma lista visual para afirmar que o microcontrolador está bom.

Registre fotos antes de limpar ou reparar. Carbonização pode comprometer isolamento; o reparo não deve ser apenas reconstruir uma trilha sem avaliar o material e a causa. Componentes de proteção não podem ser removidos ou substituídos por improviso.

A ausência de estufamento não aprova capacitor de fonte. Capacitância, ESR e comportamento sob tensão respondem a perguntas diferentes. Veja os limites do teste de capacitor.

Não provoque a falha batendo ou flexionando placa energizada. Intermitência deve ser reproduzida com procedimento de bancada controlado e segurança apropriada.

A função vem do sinal e da condição do teste; circuito interno pode conter AC, DC e referências não isoladas.

1. Com o circuito preparado, confira fusíveis e caminhos isolados pelo método de Ω/continuidade; investigue a causa de abertura.
2. Avalie profissionalmente a alimentação nos pontos previstos e na condição do sintoma.
3. Compare as saídas da fonte com o esquema, usando o retorno correto e as condições de carga especificadas.
4. Meça NTCs desconectados, com temperatura registrada e tabela do modelo; confira também chicote.
5. Avalie entradas e intertravamentos necessários para o comando.
6. Verifique as saídas no instante em que a sequência prevê sua atuação; compare resposta da carga e alimentação.

Fonte com entrada presente e saída ausente ainda exige verificar comando, proteção e carga. Uma carga em curto pode derrubar uma saída saudável. Não remova cargas nem alimente placa fora do aparelho sem procedimento autorizado pelo fabricante.

A saída de um triac, relé ou módulo inverter não tem interpretação universal. Forma de onda, instrumentação e condição de funcionamento importam. Um multímetro comum pode não caracterizar PWM, ripple ou pulsos.

Veja método de tensão e método de continuidade. Não misture circuito alimentado com teste em Ω.

Para cada linha, escolha uma medição que diferencie as hipóteses. “Painel aceso” não comprova que todas as saídas da fonte estejam corretas; “há tensão na saída” não comprova que o chicote e a carga funcionam.

Nos defeitos intermitentes, registre tempo de operação, temperatura e etapa do ciclo. Uma leitura normal fora da condição de falha não exclui o problema. Declare quando não foi possível reproduzir.

O diagnóstico da placa se sustenta quando alimentação, referências, entradas e solicitações previstas estão corretas e o comportamento medido da placa permanece incompatível com a documentação. Mesmo assim, verifique o alcance do ensaio antes de afirmar a causa interna.

Reparo pode ser viável quando há falha localizada, componentes adequados e condições para restaurar funcionamento e segurança. Dano amplo, carbonização, encapsulamento ou indisponibilidade de peças podem tornar a substituição mais apropriada.

Não faça ponte no fusível ou proteção, nem reconstrua qualquer trilha sem avaliar sua função. Após o reparo, verifique o circuito conforme o fabricante, incluindo as avaliações de segurança aplicáveis. Ligar o painel não é validação suficiente.

Na reposição, código e versão importam. Um modelo de geladeira pode usar placas com diferenças de hardware, configuração ou programação. Compre e instale pela identificação e documentação, não só pelo formato dos conectores.

Investigue a causa externa: carga, chicote, umidade ou alimentação podem danificar a nova placa. Registre diagnóstico, peças e validação e apresente um orçamento compatível com a condição do aparelho.

Se estiver em garantia, siga o atendimento previsto para o produto. Não prometa reparo definitivo sem ter reproduzido e testado a condição que originou a queixa.

• Condenar a placa por um sintoma ou por uma saída fora do contexto.
• Confundir PTC, relé e protetor térmico.
• Usar a carcaça como retorno da lógica sem conferir esquema.
• Medir NTC conectado ou sem registrar temperatura.
• Ignorar carga em curto e chicote.
• Reconectar sem conferir código, posição e pinout.

Feche a ficha com alimentação medida, saídas verificadas, sensores e temperaturas, estado dos comandos, teste das cargas e limitações. Escreva o que a evidência mostrou e o que ainda depende de outro ensaio.

Para treinamento, a sequência é: entender o circuito, definir pergunta, preparar, medir, comparar e validar. O roteiro de eletrodomésticos ajuda a separar essas etapas; o guia digital evita erros de escala.

O resultado mais útil não é “é a placa”, mas uma explicação verificável: quais condições eram necessárias, quais foram confirmadas e qual resposta permaneceu fora da especificação.

Referências de instrumentação: continuidade, segurança e categorias de medição e capacitância. Para o reparo, use a documentação da versão exata do equipamento.
