O ar condicionado cassete revolucionou a climatização de ambientes amplos com sua instalação embutida no forro e distribuição uniforme do ar em quatro direções. Este sistema de climatização, cada vez mais popular em escritórios, lojas e residências modernas, oferece soluções que vão além do conforto térmico, proporcionando economia, estética e eficiência energética superiores aos modelos convencionais.
Para técnicos especializados em refrigeração e usuários que buscam a melhor solução de climatização, entender as características, funcionamento e aplicações do ar condicionado cassete é fundamental para fazer a escolha certa. Este guia completo apresenta informações detalhadas sobre instalação, manutenção, vantagens e os cuidados necessários para maximizar o desempenho deste equipamento.
Seja você um profissional da área HVAC (Aquecimento, Ventilação e Ar Condicionado) ou um empresário procurando a melhor opção para seu estabelecimento, este conteúdo oferece conhecimento técnico aprofundado e dicas práticas que farão toda a diferença na sua decisão e no uso diário do equipamento.
Sumário
O Que é o Ar Condicionado Cassete?
O ar condicionado cassete, também conhecido como ar condicionado de embutir ou teto, é um sistema de climatização do tipo split onde a unidade evaporadora é instalada embutida no forro, ficando aparente apenas a grelha de saída de ar. Sua principal característica é a distribuição do ar refrigerado em quatro direções simultaneamente, garantindo climatização uniforme em ambientes de médio e grande porte.
Componentes Principais do Sistema
Unidade Evaporadora (Cassete)
- Serpentina de refrigeração
- Ventilador centrífugo
- Bandeja de condensado
- Filtros de ar
- Placa eletrônica de controle
- Sensor de temperatura
- Motor swing para direcionamento do ar
Unidade Condensadora
- Compressor (inverter ou convencional)
- Serpentina condensadora
- Ventilador axial
- Válvula de expansão
- Componentes elétricos de potência
Sistema de Drenagem
- Bomba de drenagem (quando necessário)
- Tubulação de dreno
- Sifão
- Conexões e acessórios
Como Funciona o Ar Condicionado Cassete?
O funcionamento do ar condicionado cassete segue os princípios fundamentais da refrigeração, mas com características específicas que o tornam único:
Ciclo de Refrigeração
- Compressão: O gás refrigerante em baixa pressão é comprimido, aumentando sua temperatura e pressão
- Condensação: O gás quente passa pela serpentina condensadora, onde libera calor para o ambiente externo
- Expansão: O refrigerante líquido passa pela válvula de expansão, reduzindo pressão e temperatura
- Evaporação: Na unidade cassete, o refrigerante absorve calor do ambiente, resfriando o ar
Distribuição do Ar
O diferencial do cassete está na distribuição:
- O ar é aspirado pelo centro da unidade através do filtro
- Passa pela serpentina evaporadora sendo resfriado
- O ventilador centrífugo distribui o ar pelas quatro saídas
- As aletas direcionáveis controlam o fluxo em cada direção
- O resultado é uma climatização uniforme em 360°
Vantagens do Ar Condicionado Cassete
1. Distribuição Uniforme do Ar
A principal vantagem do ar condicionado cassete é sua capacidade de distribuir o ar em quatro direções, eliminando pontos quentes ou frios no ambiente. Isso resulta em conforto térmico superior e redução do consumo energético.
2. Estética e Integração Arquitetônica
Por ficar embutido no forro, apenas a grelha fica visível, mantendo a estética limpa do ambiente. Ideal para escritórios modernos, lojas e residências com design contemporâneo.
3. Economia de Espaço
Não ocupa espaço nas paredes ou piso, liberando área útil para móveis e decoração. Especialmente vantajoso em ambientes com pé-direito reduzido.
4. Maior Alcance de Climatização
Um único equipamento cassete pode climatizar áreas de até 140m² (dependendo da capacidade), reduzindo a necessidade de múltiplas unidades.
5. Operação Silenciosa
Os modelos modernos operam com níveis de ruído entre 35-45 dB, comparável a uma biblioteca silenciosa.
6. Versatilidade de Instalação
Pode ser instalado em forros de gesso, PVC, madeira ou mineral, adaptando-se a diferentes tipos de construção.
7. Manutenção Facilitada
Acesso frontal para limpeza de filtros e componentes básicos, sem necessidade de desmontar o forro.
8. Tecnologia Inverter Disponível
Modelos com compressor inverter proporcionam economia de até 60% no consumo elétrico.
9. Controle de Zonas
Possibilidade de controlar direções independentemente, direcionando mais ar para áreas específicas.
10. Função Aquecimento
Modelos quente/frio oferecem aquecimento eficiente para regiões com inverno rigoroso.
11. Filtragem Avançada
Filtros especiais removem partículas, alérgenos e odores, melhorando a qualidade do ar.
12. Integração com Automação
Compatibilidade com sistemas de automação predial e controle via smartphone.
Capacidades e Dimensionamento
O correto dimensionamento do ar condicionado cassete é crucial para eficiência e economia:
Tabela de Capacidades Comuns
- 18.000 BTUs: Ambientes até 35m²
- 24.000 BTUs: Ambientes até 45m²
- 30.000 BTUs: Ambientes até 60m²
- 36.000 BTUs: Ambientes até 70m²
- 48.000 BTUs: Ambientes até 95m²
- 60.000 BTUs: Ambientes até 120m²
Fatores de Correção
Para um dimensionamento preciso, considere:
Incidência Solar
- Face norte: +10% na capacidade
- Grandes janelas: +15% na capacidade
- Cobertura exposta: +20% na capacidade
Ocupação
- Escritórios: 600 BTUs por pessoa
- Lojas: 800 BTUs por pessoa
- Academias: 1000 BTUs por pessoa
Equipamentos
- Computadores: 600 BTUs cada
- Impressoras: 400 BTUs cada
- Equipamentos especiais: consultar manual
Isolamento Térmico
- Sem isolamento: +25% na capacidade
- Isolamento parcial: +10% na capacidade
- Isolamento completo: cálculo padrão
Instalação Profissional do Ar Condicionado Cassete
Requisitos de Infraestrutura
Espaço no Entreforro
- Altura mínima: 30cm para modelos compactos
- Altura ideal: 40-50cm para facilitar manutenção
- Acesso para manutenção: alçapão de 60x60cm
Estrutura de Sustentação
- Tirantes de aço galvanizado 3/8″
- Cantoneiras reforçadas para distribuir peso
- Capacidade de carga: 1,5x o peso do equipamento
Rede Elétrica
- Circuito exclusivo com disjuntor apropriado
- Cabo dimensionado conforme potência
- Aterramento obrigatório
- Dispositivo DR recomendado

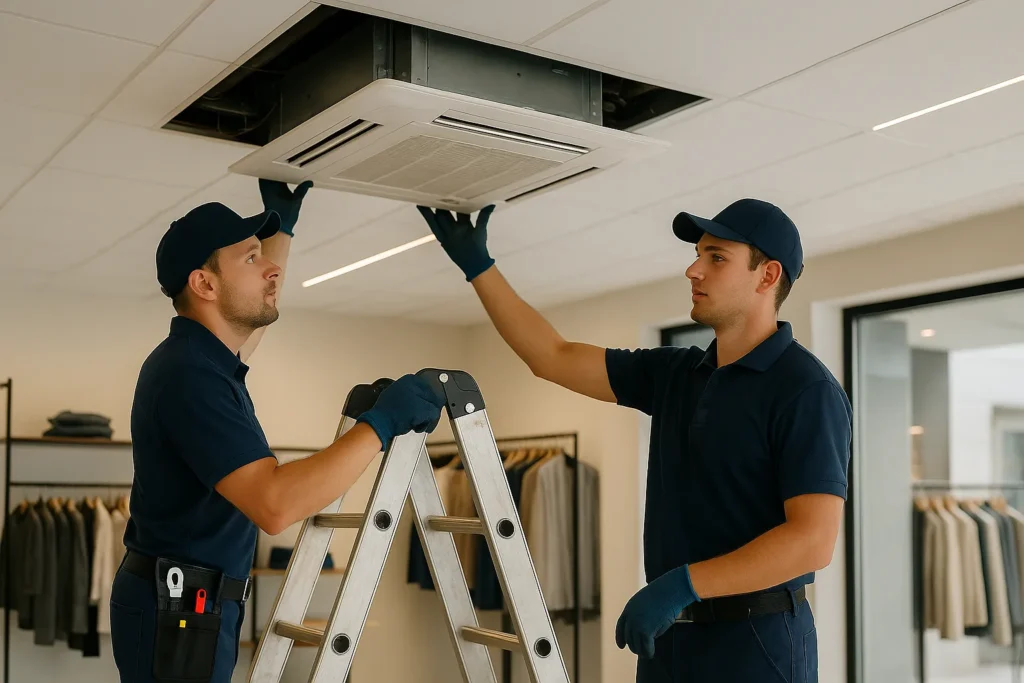

Processo de Instalação
- Preparação do Local
- Verificar nivelamento do forro
- Marcar posição central do ambiente
- Confirmar estrutura de sustentação
- Instalação da Unidade Cassete
- Fixar suportes no teto
- Posicionar unidade com auxílio de talha
- Nivelar com precisão (desnível máximo 2mm)
- Conectar dreno com inclinação mínima 1%
- Interligação Frigorígena
- Tubulação de cobre com isolamento térmico
- Brasagem com nitrogênio
- Teste de estanqueidade (400 PSI)
- Vácuo profundo (abaixo de 500 microns)
- Conexões Elétricas
- Alimentação conforme diagrama do fabricante
- Interligação de comunicação
- Instalação do controle remoto
- Configuração de parâmetros
- Start-up e Comissionamento
- Carga de refrigerante conforme tabela
- Verificação de pressões de trabalho
- Teste de todas as funções
- Medição de temperatura e vazão de ar
Manutenção Preventiva e Corretiva
Manutenção Preventiva Mensal
Para Usuários:
- Limpeza dos filtros de ar
- Verificação visual de ruídos ou vibrações
- Teste das funções do controle remoto
- Observação do desempenho geral
Manutenção Preventiva Trimestral
Para Técnicos:
- Limpeza profunda dos filtros
- Verificação da bandeja de condensado
- Limpeza do dreno e teste de escoamento
- Medição de temperatura de insuflamento
- Verificação de corrente elétrica
Manutenção Preventiva Semestral
- Limpeza da serpentina evaporadora
- Verificação de isolamento térmico
- Teste de componentes elétricos
- Lubrificação de rolamentos (se aplicável)
- Verificação de vazamentos de refrigerante
- Limpeza da unidade condensadora
Principais Problemas e Soluções
Problema: Ar condicionado cassete não liga
- Verificar alimentação elétrica
- Testar fusíveis da placa
- Conferir programação do timer
- Verificar sensor de temperatura
Problema: Resfriamento insuficiente
- Limpar filtros e serpentinas
- Verificar carga de refrigerante
- Conferir funcionamento do compressor
- Avaliar dimensionamento do equipamento
Problema: Vazamento de água
- Desobstruir dreno
- Verificar inclinação da tubulação
- Limpar bandeja de condensado
- Conferir funcionamento da bomba de dreno
Problema: Ruído excessivo
- Verificar fixação da unidade
- Balancear ventilador
- Verificar folgas em componentes
- Isolar vibrações
Comparativo com Outros Tipos de Ar Condicionado
Cassete vs Split Hi-Wall
Vantagens do Cassete:
- Distribuição uniforme do ar
- Maior área de cobertura
- Estética mais discreta
- Não ocupa espaço nas paredes
Vantagens do Hi-Wall:
- Instalação mais simples
- Custo inicial menor
- Manutenção mais acessível
- Não requer forro
Cassete vs Split Piso-Teto
Vantagens do Cassete:
- Melhor distribuição de ar
- Visual mais clean
- Operação mais silenciosa
- Maior eficiência em ambientes quadrados
Vantagens do Piso-Teto:
- Flexibilidade de instalação
- Acesso facilitado para manutenção
- Ideal para pé-direito alto
- Menor custo de instalação
Cassete vs Multi Split
Vantagens do Cassete:
- Solução única para grandes ambientes
- Menor complexidade de instalação
- Controle unificado
- Manutenção centralizada
Vantagens do Multi Split:
- Controle individual por ambiente
- Flexibilidade de capacidades
- Redundância operacional
- Economia em uso parcial
Tecnologias e Inovações
Compressor Inverter
O ar condicionado cassete com tecnologia inverter ajusta continuamente a velocidade do compressor conforme a demanda, resultando em:
- Economia de energia de até 60%
- Temperatura mais estável
- Menor desgaste de componentes
- Operação mais silenciosa
- Partida suave sem picos de corrente
Controle por IoT
Modelos modernos oferecem:
- Controle via aplicativo smartphone
- Programação remota
- Monitoramento de consumo
- Diagnóstico de falhas
- Integração com assistentes virtuais
Sistemas de Filtragem Avançada
- Filtros HEPA para partículas ultrafinas
- Filtros de carvão ativado para odores
- Tecnologia de íons para purificação
- Luz UV-C para esterilização
- Filtros fotocatalíticos
Sensores Inteligentes
- Sensor de presença para economia
- Sensor de luminosidade
- Múltiplos sensores de temperatura
- Sensor de qualidade do ar
- Sensor de umidade
Aplicações Específicas
Escritórios e Ambientes Corporativos
O ar condicionado cassete é ideal para:
- Salas de reunião
- Open spaces
- Recepções
- Salas de treinamento
- Ambientes de coworking
Benefícios específicos:
- Redução de ruído para concentração
- Distribuição uniforme evita desconforto
- Controle de zonas para diferentes necessidades
- Integração com automação predial
Comércio e Varejo
Aplicações comerciais incluem:
- Lojas de departamento
- Boutiques
- Restaurantes
- Salões de beleza
- Farmácias
Vantagens comerciais:
- Preserva layout da loja
- Cria ambiente agradável para compras
- Reduz custos operacionais
- Melhora experiência do cliente
Residências de Alto Padrão
Uso residencial em:
- Salas de estar amplas
- Home theaters
- Suítes master
- Áreas gourmet
- Academias residenciais
Diferenciais residenciais:
- Operação ultra silenciosa
- Design discreto e elegante
- Controle individualizado
- Eficiência energética
Ambientes Especiais
- Laboratórios (com filtros especiais)
- Salas limpas
- Centros de dados
- Hospitais e clínicas
- Museus e galerias
Eficiência Energética e Sustentabilidade
Classificação Energética
O ar condicionado cassete moderno alcança classificações A ou superior no PROCEL, significando:
- Consumo reduzido de energia
- Menor impacto ambiental
- Economia significativa na conta de luz
- Conformidade com normas ambientais
Refrigerantes Ecológicos
- R-410A: Não afeta camada de ozônio
- R-32: Menor potencial de aquecimento global
- R-290 (Propano): Natural e eficiente
- Futuros refrigerantes em desenvolvimento
Práticas Sustentáveis
- Uso de materiais recicláveis
- Programas de logística reversa
- Certificações ambientais
- Tecnologias de recuperação de calor
Custos e Retorno de Investimento
Investimento Inicial
Equipamento:
- 18.000 BTUs: R$ 3.500 – R$ 5.000
- 24.000 BTUs: R$ 4.500 – R$ 6.500
- 36.000 BTUs: R$ 6.000 – R$ 9.000
- 48.000 BTUs: R$ 8.000 – R$ 12.000
- 60.000 BTUs: R$ 10.000 – R$ 15.000
Instalação:
- Material: R$ 800 – R$ 1.500
- Mão de obra: R$ 1.200 – R$ 2.500
- Infraestrutura: R$ 500 – R$ 2.000
Custos Operacionais
Consumo Médio Mensal:
- Uso comercial (10h/dia): R$ 300 – R$ 800
- Uso residencial (6h/dia): R$ 150 – R$ 400
- Com inverter: redução de até 60%
Manutenção Anual:
- Preventiva: R$ 600 – R$ 1.200
- Peças de reposição: R$ 200 – R$ 500
- Limpeza química: R$ 300 – R$ 600
Análise de Payback
Considerando economia com inverter:
- Payback médio: 2-3 anos
- Economia anual: R$ 2.000 – R$ 5.000
- Vida útil: 10-15 anos
- TIR típica: 25-40%
Normas Técnicas e Regulamentações
Normas ABNT Aplicáveis
- NBR 16401: Instalações de ar condicionado
- NBR 7256: Tratamento de ar em estabelecimentos assistenciais de saúde
- NBR 16655: Instalação de sistemas residenciais
- NBR 5410: Instalações elétricas
Regulamentações Importantes
- ANVISA RE-09: Qualidade do ar interior
- NR-17: Ergonomia (temperatura em ambientes de trabalho)
- Portaria 3523: Limpeza de sistemas de climatização
- PROCEL: Eficiência energética
Certificações Recomendadas
- Selo PROCEL de economia
- Certificação INMETRO
- ISO 14001 (fabricante)
- Certificação AHRI (internacional)
Escolhendo o Melhor Ar Condicionado Cassete
Critérios de Seleção
- Capacidade Adequada: Dimensionamento profissional
- Eficiência Energética: Preferir selo A
- Tecnologia Inverter: Para economia
- Nível de Ruído: Abaixo de 45 dB
- Recursos Adicionais: IoT, filtros especiais
- Marca e Assistência: Suporte local
- Garantia: Mínimo 1 ano
Principais Marcas no Mercado
- Premium: Daikin, Mitsubishi, Carrier
- Custo-benefício: LG, Samsung, Midea
- Nacional: Elgin, Springer, Komeco
Dicas para Compra
- Compare modelos com mesma capacidade
- Verifique disponibilidade de peças
- Considere custo total (equipamento + instalação)
- Avalie necessidades futuras
- Consulte sempre um técnico qualificado
(FAQ) Perguntas Frequentes
O ar condicionado cassete requer forro com espaço mínimo de 30cm e estrutura capaz de suportar o peso do equipamento (40-80kg). É ideal para ambientes com forro de gesso, PVC ou similar, não sendo recomendado para locais sem forro ou com pé-direito muito baixo.
O ar condicionado cassete com tecnologia inverter consome até 60% menos energia que o convencional, pois ajusta a velocidade do compressor conforme a necessidade. Em uso comercial de 10 horas diárias, a economia pode chegar a R$ 400 mensais.
A manutenção básica pelo usuário inclui: limpar os filtros mensalmente com água e detergente neutro, verificar se não há obstruções nas saídas de ar, observar ruídos anormais e manter o controle remoto com pilhas novas. A manutenção técnica deve ser feita trimestralmente.
Sim, o ar condicionado cassete é excelente para residências com ambientes amplos como salas de estar, home theaters ou suítes master. Requer forro adequado e oferece operação silenciosa, ideal para conforto residencial com design discreto.
A instalação completa de um ar condicionado cassete leva entre 6 a 8 horas para uma equipe experiente, incluindo preparação do forro, fixação das unidades, interligação frigorígena, conexões elétricas e testes. Instalações complexas podem levar até 2 dias.
Conclusão
O ar condicionado cassete representa a evolução da climatização para ambientes que exigem eficiência, estética e conforto superior. Sua capacidade de distribuir ar uniformemente em quatro direções, combinada com a instalação discreta no forro, torna-o a escolha ideal para escritórios modernos, estabelecimentos comerciais e residências de alto padrão.
Para técnicos especializados, dominar a instalação e manutenção deste equipamento significa ampliar as possibilidades de atuação no mercado. Para usuários, escolher o ar condicionado cassete significa investir em conforto duradouro, economia energética e valorização do imóvel.
A tecnologia continua evoluindo, com modelos cada vez mais eficientes, silenciosos e inteligentes. Seja para um projeto novo ou modernização de sistema existente, o cassete oferece benefícios que justificam o investimento, especialmente quando instalado e mantido por profissionais qualificados.
Para mais informações técnicas, cursos de capacitação e suporte especializado em refrigeração e climatização, acesse Refrimaq.org. Compartilhe este guia completo com colegas técnicos e clientes que buscam a melhor solução em ar condicionado cassete para seus projetos!
